Замятие бумаги в Staple Finisher-AC и Booklet Finisher-AC (дополнительное оборудование)
Извлеките бумагу, застрявшую в Staple Finisher-AC и Booklet Finisher-AC. Следуйте инструкциям на панели управления, чтобы найти расположение замятия бумаги и удалить замятую бумагу.
Если бумага порвалась, обязательно удалите все ее части, чтобы не осталось никаких обрывков.
Если удалить бумагу не удается, не пытайтесь удалить ее силой. Ознакомьтесь с показаниями панели управления и извлеките замятую бумагу в другом месте.
Если бумага порвалась, обязательно удалите все ее части, чтобы не осталось никаких обрывков.
Если удалить бумагу не удается, не пытайтесь удалить ее силой. Ознакомьтесь с показаниями панели управления и извлеките замятую бумагу в другом месте.
Необходимая подготовка
Уберите из лотка для буклетов всю выведенную бумагу.
Замятие бумаги внутри передней крышки
1
Откройте переднюю крышку финишера.
2
Поднимите направляющую лотка C.

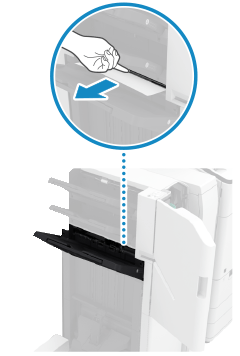

При замятии длинного листа бумаги в области вывода нижнего лотка (С)
Аккуратно вытяните замятую бумагу через лоток.
После извлечения замятого длинного листа бумаги может отобразиться окно с предложением открыть переднюю крышку финишера. Это окно закроется после открывания и закрывания передней крышки.
3
Поворачивайте диск для подачи замятой бумаги в лоток С.
4

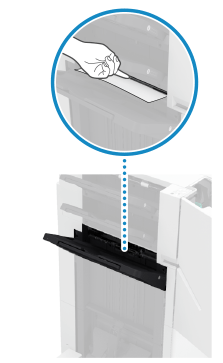

Если бумага выходит из области вывода лотка C, осторожно вытяните ее по направлению стрелки.
5
Откройте направляющую вывода.
1
Откройте нижнюю направляющую вывода.
2
Откройте верхнюю направляющую вывода.
6
Проверьте наличие замятой бумаги.
1
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
2
Закройте верхнюю направляющую вывода.
7
Поднимите первичную заслонку.
8
Проверьте наличие замятой бумаги.
1
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
2
Опустите первичную заслонку.
3
Закройте нижнюю направляющую вывода.
9
Проверьте наличие замятой бумаги в блок перфоратора или направляющей подачи.
Если подключено устройство Блок перфоратора
1
Поднимите перфоратор.
2
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3
Опустите перфоратор.
Если устройство Блок перфоратора не подключено
1
Откройте направляющую подачи.
2
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3
Закройте направляющую подачи.
10
Закройте переднюю крышку финишера.
После устранения замятия бумаги экран, указывающий на замятие, исчезает, и печать автоматически возобновляется.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
ПРИМЕЧАНИЕ
Если застревание бумаги происходит многократно
Проверьте состояние аппарата и бумаги. Многократные застревания бумаги
Замятие бумаги внутри блока центральной прошивки (только для Booklet Finisher-AC)
В этом разделе приводится описание процедуры устранения замятия бумаги внутри передней крышки. Следуйте инструкциям на панели управления, чтобы найти расположение замятия бумаги и удалить замятую бумагу.
1
Откройте переднюю крышку финишера.
2

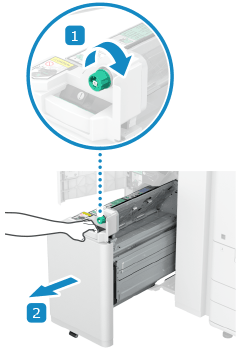

Поверните рычаг в верхней части блока центральной прошивки и выдвиньте блок центральной прошивки.
Поверните рычаг около 10 раз.
3

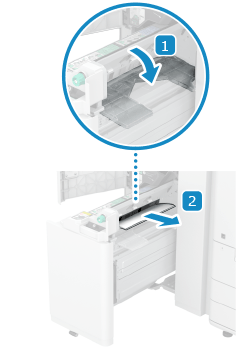

Проверьте наличие замятой бумаги.
1
Откройте прозрачную направляющую.
2
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3
Закройте прозрачную направляющую.
4
Аккуратно вдвиньте блок центральной прошивки в финишер.
5
Закройте переднюю крышку финишера.
После устранения замятия бумаги экран, указывающий на замятие, исчезает, и печать автоматически возобновляется.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
ПРИМЕЧАНИЕ
Если застревание бумаги происходит многократно
Проверьте состояние аппарата и бумаги. Многократные застревания бумаги
