Fylla på papper i Multi-drawer Paper Deck-E (tillval)
Se följande för pappersformat som kan fyllas på i Multi-drawer Paper Deck-E: Att fylla på papper av en annan storlek (annan än den fasta storleken) kan resultera i ett fel.
Användbart papper
Användbart papper
När du fyller på kuvert måste du vara uppmärksam på riktningen och vilken sida som är vänd uppåt. Orientering för att fylla på kuvert (Multi-drawer Paper Deck-E) (tillval)
När du använder papper med en logotyp bör du vara försiktig med riktningen på det påfyllda pappret och vilken sida som är vänd uppåt. Riktningen för att fylla på papper med en logotyp
När du använder papper med en logotyp bör du vara försiktig med riktningen på det påfyllda pappret och vilken sida som är vänd uppåt. Riktningen för att fylla på papper med en logotyp
Fylla på papper i Multi-drawer Paper Deck-E
Lyftaren inuti pappersmagasinen höjs och sänks automatiskt. Var försiktig när du fyller på papper så att du inte klämmer fingrarna.
VIKTIGT!
Om papperet tar slut och utskriften stoppas när du skriver ut med häftningsfunktionen, ska du inte ta bort utmatade ark som väntar på att häftas. (Utskriften och häftningen fortsätter när pappersstoppet har åtgärdats.)
Om du behöver lyfta upp lyftaren (om du t.ex. tappar föremål inuti pappersmagasinet), ska du inte lyfta upp lyftaren mer än 50 mm (2 tum) eller diagonalt, eftersom det kan resultera i funktionsfel eller skada på maskinen.
Lyft inte upp liften innanför pappersmagasinen medan huvudströmmen är På eftersom detta kan resultera i driftsstörning eller skada på maskinen. Om du behöver lyfta upp liften om du t.ex. tappar objekt stänger du AV huvudströmmen med pappersmagasinen öppna. Stänga av maskinen
En pappersseparationsfläkt är monterad inuti Multi-drawer Paper Deck-E. Lägg inte gem eller andra föremål i fläktöppningen.
OBS!
När du växlar mellan normalt och bestruket papper för påfyllning i Multi-drawer Paper Deck-E bör du vänta ett ögonblick så att maskinen hinner anpassa temperaturen på varmluften som fläktar papperet.
1
Dra pappersmagasinet mot dig till det stannar.
Den interna hissen sänks automatiskt till läget för papperspåfyllning.
Det kan ta ett tag för pappersmagasinet att öppnas efter att du har tryckt på knappen beroende på användningsförhållandena.
2
Lufta pappret och jämna till kanterna.
Lufta de fyra kanterna på pappret i små buntar och jämna till kanterna genom att knacka det några gånger mot en plan yta.
3

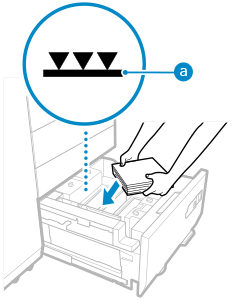

Fyll på papper med utskriftssidan uppåt.
Fyll på pappret med papperskanten mot vänster sidovägg i pappersmagasinet.
Kontrollera att det påfyllda pappret inte överstiger belastningsgränsen (
). Om den överskrider belastningsgränsen kan felmatningar eller pappersstopp uppstår.
). Om den överskrider belastningsgränsen kan felmatningar eller pappersstopp uppstår.När du fyller på papper ska du se till att höjden på pappersbunten inte överstiger 20 mm (3/4 tum). Om höjden på pappersbunten överstiger 20 mm (3/4 tum) kan pappersbuntens kanter skrynklas eller vikas vilket kan resultera i dålig utskriftskvalitet.
Fylla på flikpapper
Fyll på det i normal flikordning med flikarna i motsatt riktning från matningsriktningen.
4
Skjut in pappersmagasinet hela vägen in i maskinen.
Den inre hissen höjs automatiskt.
Var försiktig när du stänger pappersmagasinet så att du inte klämmer fingrarna.
VIKTIGT!
I fallen som beskrivs nedan ska du positionera sidostyrplattorna enligt pappret som ska användas.Ändra pappersformat för Multi-drawer Paper Deck-E
När du fyller på papper i pappersmagasinet för första gången
När storleken på det påfyllda pappret är annorlunda än positionen på sidostyrplattorna och pappret är böjt eller har mellanrum längs sidorna
Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen.
Utsätt inte matarvalsen för kraftiga slag/stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till att maskinen slutar fungera eller skadas.
Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras.
Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen.
Fyll inte på något annat än papper i området där du fyller på papperet. Det kan leda till brand.
OBS!
Se efter när du fyller på papper i pappersmagasinet att formatinställningen överensstämmer med formatet på det papper som fylls på.
Fyll på med papper under valsarna för hållaren i bakkanten.
Följ eventuella anvisningar på pappersförpackningen om hur papperet ska vändas.
Om ett problem uppstår under utskrift kan du kanske lösa det genom att vända på papperet och ladda om det. Men det går inte att vända strukturerat papper, papper som är bestruket på ena sidan och papper som har olika utskrift på framsidan och baksidan. Fyll i så fall på med nytt papper.
Om matarvalsarna är sänkta ska du stänga pappersmagasinet en gång och sedan öppna pappersmagasinet igen.
Kontrollera att du har laddat papperet korrekt i avläggningsområdet. Om pappret fylls på inkorrekt eller papper finns kvar i avläggningsområdet kan det kan leda till att papper viks eller att pappersstopp uppstår.
Ändra pappersformat för Multi-drawer Paper Deck-E
1
Registrera det önskade pappersformatet. Ställa in pappersformat och typ för pappersmagasinet och papperslådan
Pappersformatet identifieras automatiskt.
* Om pappersformatet som identifieras inte är samma som det påfyllda har pappret kanske inte fyllts på korrekt. Fyll på pappret igen.
2
Dra pappersmagasinet mot dig till det stannar.
Den interna hissen sänks automatiskt till läget för papperspåfyllning.
Det kan ta ett tag för pappersmagasinet att öppnas efter att du har tryckt på knappen beroende på användningsförhållandena.
3

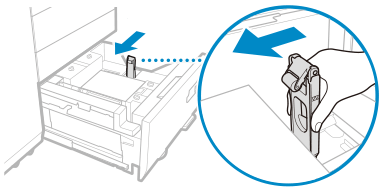

Håll i spaken och passa in den bakre hållaren tills den inte fångar upp det papper du vill fylla på.
4
Ta bort allt påfyllt papper.
5
Lossa på låsflikarna (4 ställen) på sidostyrplattorna.
6
Håll i reglaget och flytta den yttre sidostyrplattan och den inre sidostyrplattan tills de inte längre fastnar på papperet.
7
Fyll på pappret med det önskade formatet med utskriftssidan uppåt.
Innan du fyller på papper ska du stänga pappersmagasinet en gång och lyfta upp den invändiga lyftaren till mittenpositionen. Om du utför pappersjustering när den invändiga lyftaren är nedsänkt för mycket och papperet inte kommer i kontakt med pappersledarna smalnar sidostyrplattorna, vilket leder till pappersstopp och förhindrar att papperet matas fram.
Fyll på önskat papper med en 10 mm (3/8 tum) hög bunt.

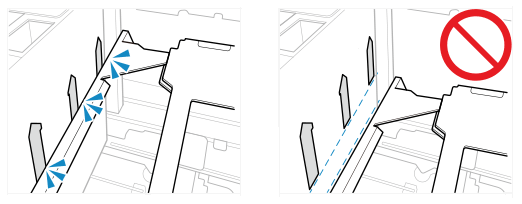

Fyll på pappersbunten med papperskanten mot vänster sidovägg i pappersmagasinet.
Fylla på flikpapper
Fyll på det i normal flikordning med flikarna i motsatt riktning från matningsriktningen.
8
Håll i reglaget och skjut den yttre sidostyrplattan och den inre sidostyrplattan till märket för önskat pappersformat.
9
Dra åt låsflikarna (4 ställen) på sidostyrplattorna.
10

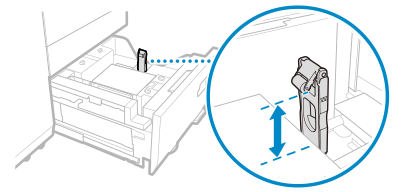

Håll i reglaget och skjut den bakre hållaren så att den är justerad efter formatindikatorn för pappret som har fyllts på.
11

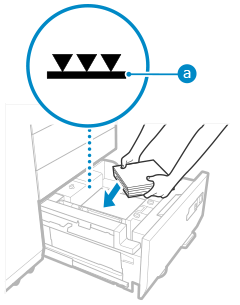

Fyll på återstående papper med utskriftssidan uppåt.
Kontrollera att det påfyllda pappret inte överstiger belastningsgränsen (). Om den överskrider belastningsgränsen kan felmatningar eller pappersstopp uppstår.
). Om den överskrider belastningsgränsen kan felmatningar eller pappersstopp uppstår.12
Skjut tillbaka pappersmagasinet hela vägen in i maskinen så att det klickar på plats.
Den inre hissen höjs automatiskt.
13
Ändra pappersformat på medieark och stick in det i medieplattan.
1
Dra ut mediearket ur medieplattan.
2
Placera etiketten för pappersformatet så att den stämmer med det nya pappersformatet på medieark.
3
Placera medieark i medieplattan.
VIKTIGT!
Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen.
Utsätt inte matarvalsen för kraftiga slag/stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till att maskinen slutar fungera eller skadas.
Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras.
Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen.
Fyll inte på något annat än papper i området där du fyller på papperet. Det kan leda till brand.
En pappersseparationsfläkt är monterad inuti Multi-drawer Paper Deck-E. Lägg inte gem eller andra föremål i fläktöppningen.
OBS!
Följ eventuella anvisningar på pappersförpackningen om hur papperet ska vändas.
Om ett problem uppstår under utskrift kan du kanske lösa det genom att vända på papperet och ladda om det. Men det går inte att vända strukturerat papper, papper som är bestruket på ena sidan och papper som har olika utskrift på framsidan och baksidan. Fyll i så fall på med nytt papper.
Om matarvalsarna är sänkta ska du stänga pappersmagasinet en gång och sedan öppna pappersmagasinet igen.
