Staple Finisher-AG, Booklet Finisher-AG, Hålslagsenhet och Booklet Trimmer-G

Installera tillbehöret Staple Finisher-AG eller Booklet Finisher-AG för att häfta papper, falsa papper och använda andra efterbehandlingsfunktioner.

* Beroende på landet eller regionen kanske Staple Finisher-AG inte är tillgängligt.

Genom att installera följande hålslagsenhet i efterbehandlaren kan du också använda hålslagningsfunktionen.

Puncher Unit-BT

Puncher Unit-BU

Puncher Unit-BS

Genom att fästa Booklet Trimmer-G på Booklet Finisher-AG kan du trimma och prydligt rikta in kanterna på det sadelhäftade häftespappret. Mer information om Booklet Trimmer-G finns i användarhandboken för Booklet Trimmer-G.

Om du installerar Multi Function Professional Puncher-C kan du stansa flera olika typer av hål. Mer information om Multi Function Professional Puncher-C finns i användarhandboken för Multi Function Professional Puncher-C.

Tillgängliga efterbehandlingsfunktioner

Försiktighetsåtgärder vid användning av efterbehandlingsfunktioner

Namn på delar och respektive funktioner

Specifikationer

Tillgängliga efterbehandlingsfunktioner

De efterbehandlingsfunktioner som är tillgängliga när Staple Finisher-AG eller Booklet Finisher-AG är installerad visas nedan.

Sorteringsfunktioner

Sortera

Grupper

Förskjut

Häftningsfunktioner

Hörn

Dubbelt

Sadelhäftning*1

Trimma*2

Funktioner för falsning

Sadelfalsning

Hålslagningsfunktioner

Hålslagning*3

*1Endast tillgänglig när Booklet Finisher-AG har installerats.

*2Endast tillgänglig när Booklet Trimmer-G har installerats.

*3Endast tillgänglig när Hålslagsenhet har installerats.

OBS!

Se följande för information om efterbehandlingsfunktionerna:

Tillbehör med efterbehandlingsfunktioner

Försiktighetsåtgärder vid användning av efterbehandlingsfunktioner

Försiktighetsåtgärder vid användning av Sortera och Gruppera

Om lastgränsen nås när facket sänks matas papperet automatiskt ut till ett ledigt fack. Om alla tillgängliga fack har nått sin påfyllningsgräns avbryts utskriften. När det utmatade pappret tas bort från facket återupptas utskriften.

Försiktighetsåtgärder vid användning av en häftare

Hur många ark som kan häftas varierar beroende på papperstypen och -tjockleken. Specifikationer
Om maskinen inte kan häfta pappret ska du byt ut det eller minska antalet ark som ska häftas.

Ta bort häftat papper när det har matats ut helt till facket, ta inte bort det medan det häftas.

När [Fyll på häftklamrar i häftningsenheten.] visas ska du byta ut klammerbehållaren och lägg till fler häftklamrar. Lägga till häftklamrar (tillval)

Om facket når sitt nedre gränsläge pausas utskriften. När det utmatade pappret tas bort från facket återupptas utskriften.

Försiktighetsåtgärder vid användning av sadelhäftning

Falsningsprecisionen kan variera beroende på papperstyp och antal ark.

Namn på delar och respektive funktioner

Utvändig vy

Invändigt

Utvändig vy

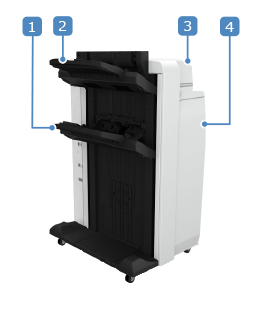

Staple Finisher-AG

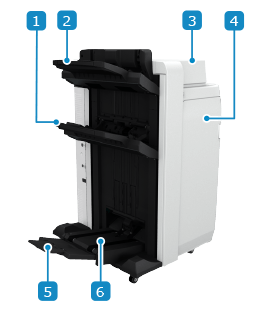

Booklet Finisher-AG

Utmatningsfack (fack B)

Matar ut utskrivet och kopierat papper. Du kan ställa in funktionen som ska använda facket som utmatningsdestination. Inställningar för utmatningsfack
* Om [Högkapacitetsstapling] är inställt till [På] matas utskrifterna företrädesvis ut till fack B oavsett vad som har ställts in i [Utmatningsfack - inställningar]. [Högkapacitetsstapling] (endast för 8100-serien)

Utmatningsfack (fack A)

Övre lucka

Öppna den här när ett pappersstopp inträffar.

Främre lucka

Öppna den här när ett papper eller häftklammer fastnar och när du lägger till häftklamrar.
När Hålslagsenhet är installerat ska du öppna den för att kassera hålslagsspill.

Extra häftesfack

Antalet kopior som kan fyllas på i häftesfack är begränsat.

Häftesfack

Matar ut papper för sadelhäftning.

OBS!

I utmatningsfack A och B justeras utmatat papper med de två styrskenorna. Du kan justera dessa skenors position.

[Inriktningsjustering för efterbehandlarfack A] (endast för 8100-serien)

[Inriktningsjustering för efterbehandlarfack B] (endast för 8100-serien)

Invändigt

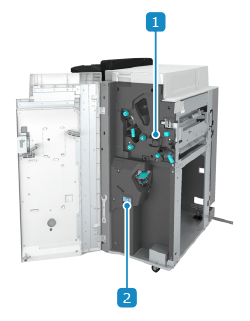

Staple Finisher-AG

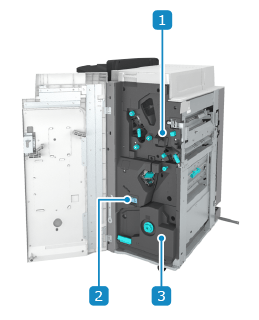

Booklet Finisher-AG

Fack för hålslagningsspill (när Hålslagsenhet är installerad)

Dra ut för att kasta hålslagningsspill.

Fack för klammerspill

Dra ut för att kasta häftningsspill. Kassera klammerspill (tillval)

Sadelhäftningsenhet

Dra ut denna när det uppstår pappers- eller häftklammerstopp och när du lägger i häftklamrar.

Specifikationer

Pappersformat, -typ och -basvikt	Allt papper som kan passera genom maskinen*1Användbart papper
Utmatningsfackets kapacitet (fack A)*2	Inga inställningar på efterbehandlaren, sortera, gruppera 147,0 mm (5 3/4 tum) i höjd (motsvarar 1 000 ark) Kuvert Kakugata 2: 130 mm (5 1/8 tum) i höjd eller 300 ark Annat än Kakugata 2: 130 mm (5 1/8 tum) i höjd eller 150 ark Z-falsning (när Paper Folding Unit-K är installerat) A3, B4, 11 x 17 tum: 30 ark Mittenfalsning (när Paper Folding Unit-K är installerats.) A4R, LTRR: 50 ark Långa pappersark (210,0 x 487,8 mm till 330,2 x 1 300 mm (8 1/4 x 19 1/4 tum till 13 x 51 1/4 mm)) När inget av Long Sheet Tray-B, Long Sheet Tray-C eller Finisher Long Sheet Catch Tray-B är installerat Stödja för hand När Long Sheet Tray-B eller Long Sheet Tray-C är installerat (487,8 till 762,0 mm (19 1/4 till 30 tum)) 64 till 79 g/m² (17 lb bond till 21 lb bond): 100 ark 80 till 150 g/m² (21,3 till 39,9 lb bond): 50 ark 151 till 300 g/m² (55,8 till 110,9 lb omslag): 25 ark När Finisher Long Sheet Catch Tray-B är installerat (487,8 till 762,0 mm (19 1/4 till 30 tum)) 64 till 150 g/m² (17 lb bond till 39,9 lb bond): 300 ark 151 till 300 g/m² (55,8 till 110,9 lb omslag): 150 ark När Finisher Long Sheet Catch Tray-B är installerat (762,1 till 1 300 mm (30 1/8 till 51 1/4 tum)) 10 ark Förskjut 147,0 mm (5 3/4 tum) (motsvarar 1 000 ark) Z-falsning (när Paper Folding Unit-K är installerat) A3, B4, 11 x 17 tum: 30 ark Mittenfalsning (när Paper Folding Unit-K är installerats.) A4R, LTRR: 50 ark
Kapacitet för utmatningsfack (fack B)*2	Inga inställningar på efterbehandlaren, sortera, gruppera A4, B5, LTR, EXEC: 285 mm (11 1/4 tum) i höjd (motsvarar 2 000 ark)3 Annat än ovan: 147,0 mm (5 3/4 tum) i höjd (motsvarar 1 000 ark)4 Z-falsning (när Paper Folding Unit-K är installerat) A3, B4, 11 x 17 tum: 30 ark När [Högkapacitetsstapling] har ställs in till [På] A4, B5, LTR, EXEC: 490 mm (19 1/4 tum) i höjd (motsvarar 4 000 ark)35 A4R, B5R, LTRR: 285 mm (11 1/4 tum) i höjd (motsvarar 2 000 ark)35 A3, B4, 11 x 17 tum, LGL: 216 mm (8 1/2 tum) i höjd (motsvarar 1 500 ark)356 330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum): 147 mm (5 3/4 tum) i höjd (motsvarar 1 000 ark)36 Förskjut Samma som ”Inga inställningar på efterbehandlaren, sortera, gruppera” Häfta (hörn, dubbelt) A4, B5, LTR, EXEC, 16K: 200 kopior, totalt 3 000 ark eller 490 mm (19 1/4 tum) i höjd A4R, B5R, LTRR, 16KR: 200 kopior, totalt 2 000 ark eller 285 mm (11 1/4 tum) i höjd A3, B4, 11 x 17 tum, LGL, 8K: 200 kopior, totalt 1 500 ark eller 216 mm (8 1/2 tum) i höjd6 Z-falsning (när Paper Folding Unit-K är installerat): 30 ark
Kapacitet i häftesfacket (Endast Booklet Finisher-AG)	Kontinuerligt med bandtransportören
Antal ark som kan häftas*7	Hörn och dubbel (obestruket papper) A4, B5, LTR, EXEC, 16K 52 till 80 g/m² (14 lb bond till 21 lb bond): 100 ark 80,1 till 81,4 g/m² (21,3 till 21,7 lb bond): 80 ark 81,5 till 105 g/m² (21,7 till 27,9 lb bond): 60 ark 105,1 till 200 g/m² (28 lb bond till 74 lb omslag): 20 ark Mer än 200 g/m² (74 lb omslag): Endast för främre och bakre omslag A3, B4, A4R, B5R, LTRR, LGL, 11 x 17 tum, 8K, 16KR 52 till 81,4 g/m² (13,8 lb bond till 21,7 lb bond): 50 ark 81,5 till 105 g/m² (21,7 till 27,9 lb bond): 30 ark 105,1 till 200 g/m² (28 lb bond till 74 lb omslag): 10 ark Mer än 200 g/m² (74 lb omslag): Endast för främre och bakre omslag Hörn och dubbel (bestruket papper) A4, B5, LTR, EXEC, 16K 91 till 105,9 g/m² (24,2 till 27,9 lb bond): 40 ark 106,0 till 150 g/m² (28,2 till 39,9 lb bond): 15 ark A3, B4, A4R, B5R, LTRR, LGL, 11 x 17 tum, 8K, 16KR 91 till 105,9 g/m² (24,2 till 27,9 lb bond): 30 ark 106,0 till 150 g/m² (28,2 till 39,9 lb bond): 10 ark
Hålslagning (när Hålslagsenhet är installerad)	Antal hål och pappersformat När Puncher Unit-BT är installerad: Två hål: A3, B4, A4, A4R, B5, B5R, A5, anpassad storlek (182,0 x 257,0 mm till 203,0 x 270,0 mm (7 1/8 x 10 1/8 tum till 8 x 10 5/8 tum), 204,0 x 182,0 mm till 297,0 x 432,0 mm (8 x 7 1/8 tum till 11 3/4 x 17 tum)) Fyra hål: A3, B4, A4, B5, anpassat format (257,0 x 182,0 mm till 297,0 x 432,0 mm (10 1/8 x 7 1/8 tum till 11 3/4 x 17 tum)) När Puncher Unit-BS är installerad: Två hål: LTR, LTRR, LGL, 11" x 17", EXEC, anpassad storlek (182,0 x 257,0 mm till 203,0 x 270,0 mm (7 1/8 x 10 1/8 tum till 8 x 10 5/8 tum), 204,0 x 182,0 mm till 297,0 x 432,0 mm (8 x 7 1/8 tum till 11 3/4 x 17 tum)) Tre hål: LTR, 11" x 17", EXEC, anpassat format (240,0 x 182,0 till 297,0 x 432,0 mm (9 1/2 x 7 1/8 tum till 11 3/4 x 17 tum)) När Puncher Unit-BU är installerad: Fyra hål: A3, B4, A4, B5, A5, LTR, 11 x 17 tum, EXEC, 8K, 16K, anpassat format (257,0 x 182,0 mm till 297,0 x 432,0 mm (10 1/8 x 7 1/8 tum till 11 3/4 x 17 tum)) Basvikt för papper 52 till 300 g/m² (14 lb bond till 110 lb cover)
Sadelhäftning och falsning (endast Booklet Finisher-AG)	Pappersformat A3, B4, A4R, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3), 305 x 457 mm (12 x 18 tum), LTRR, LGL, 11 x 17 tum, anpassat format (210,0 x 279,4 till 330,2 x 487,7 mm (8 1/4 x 11 tum till 13 x 19 1/4 tum)) Basvikt för papper Innehållssidors ytvikt: 52 till 220 g/m² (14 lb bond till 80 lb cover) Omslagets ytvikt: 64 till 300 g/m² (17 lb bond till 110,9 lb cover)8 Antal ark som kan sadelhäftas (obestruket papper inklusive omslag) 8 52 till 80,0 g/m² (14 lb bond till 21,3 lb bond): 2 till 25 ark 81 till 105 g/m² (21,5 till 27,9 lb bond): 2 till 15 ark 106 till 209 g/m² (28,2 lb bond till 77,3 lb cover): 2 till 5 ark 210 till 220 g/m² (77,7 lb till 81,4 lb cover): 2 till 4 ark Antal ark som kan sadelhäftas (bestruket papper inklusive omslag) *8 91 till 128 g/m² (24,2 lb bond till 34 lb bond): 2 till 10 ark 129 till 150 g/m² (34,3 till 39,9 lb bond): 2 till 4 ark Antal ark som kan sadelhäftas 52 till 209 g/m² (13,8 lb bond till 77,3 lb cover) 5 ark 52 till 300 g/m² (13,8 lb bond till 110,9 lb cover) 1 ark
Strömkälla	220 V - 240 V AC, 50/60 Hz, 8 A
Maximal strömförbrukning	500 W eller mindre
Mått (B x D x H)	Staple Finisher-AG 800 x 792 x 1239 mm (31 1/2 x 31 1/4 x 48 3/4 tum)9 När förlängningsstödet är utdraget: 890 x 792 x 1239 mm (35 x 31 1/4 x 48 3/4 tum)9 Booklet Finisher-AG 800 x 792 x 1239 mm (31 1/2 x 31 1/4 x 48 3/4 tum)9 När förlängningsstödet är utdraget: 1060 x 792 x 1239 mm (41 3/4 x 31 1/2 x 42 1/2 tum)9
Vikt	Staple Finisher-AG Cirka 130 kg (286,6 lb) Booklet Finisher-AG Cirka 180 kg (396,8 lb)

*1Papper vars bredd är mindre än 182,0 mm (7 1/8 tum) kan inte matas ut från fack B.

*2När du använder papper av typen 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) eller 80 g/m² (21 lb bond). Kapaciteten varierar i alla övriga fall.

*3Upp till 1 000 ark för papper under 64 g/m² (17 lb bond)

*4Upp till 1 000 ark för papper under 64 g/m² (17 lb bond) eller papper med en längd på 420,1 mm (16 1/2 tum) eller längre

*5Utom när ark staplas i häftesfacket eller när Booklet Trimmer-G är installerat

*6Bestruket papper: 147 mm (5 3/4 tum) (motsvarar 1 000 ark)

*7 Med en normal klammerpatron installerad. Beroende på papperstypen och -tjocklek kan antalet ark som kan häftas vara lägre.

*8Pappret som används för omslag ska vara samma som eller tjockare än pappret för innehållet.

*9 När dessa tillbehör är anslutna till huvudenheten eller andra tillbehör finns ett spelrum på +5 mm (1/4 tum) i horisontell riktning.
