Staple Finisher-AQ, Booklet Finisher-AQ, Hålslagsenhet och Inner Booklet Trimmer-A
För att häfta papper, falsa papper och använda efterbehandlingsfunktioner ska du installera tillvalet Staple Finisher-AQ eller Booklet Finisher-AQ.
Genom att installera hålslagsenhet på efterbehandlaren kan du också använda hålslagningsfunktionen.
Genom att installera hålslagsenhet på efterbehandlaren kan du också använda hålslagningsfunktionen.
Puncher Unit-BZ /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Puncher Unit-CA
Puncher Unit-BY /b_in_area_latin_america_L.gif)
Du kan montera Inner Booklet Trimmer-A på Booklet Finisher-AQ för att trimma och justera kanterna på sadelhäftat häftespapper.
Om du installerar Multi Function Professional Puncher-C kan du stansa flera olika typer av hål. Mer information om Multi Function Professional Puncher-C finns i användarhandboken för Multi Function Professional Puncher-C.
Tillgängliga efterbehandlingsfunktioner
De efterbehandlingsfunktioner som är tillgängliga när Staple Finisher-AQ eller Booklet Finisher-AQ är installerad visas nedan.
Sorteringsfunktioner
Sortera
Grupper
Förskjut
Häftningsfunktioner
Hörn
Dubbelt
Sadelhäftning*1
Trimma*1*2
Funktioner för falsning
Sadelfalsning*1
Hålslagningsfunktioner
Hålslagning*3
*1 Endast tillgänglig när Booklet Finisher-AQ har installerats.
*2Endast tillgänglig när Inner Booklet Trimmer-A har installerats.
*3 Endast tillgänglig när Hålslagsenhet har installerats.
OBS!
Se följande för information om efterbehandlingsfunktionerna:
Försiktighetsåtgärder vid användning av efterbehandlingsfunktioner
Försiktighetsåtgärder vid användning av Sortera och Gruppera
Om lastgränsen nås när facket sänks matas papperet automatiskt ut till ett ledigt fack. Om alla tillgängliga fack har nått sin påfyllningsgräns avbryts utskriften. När det utmatade pappret tas bort från facket återupptas utskriften.
Försiktighetsåtgärder vid användning av en häftare
Hur många ark som kan häftas varierar beroende på papperstypen och -tjockleken. Specifikationer
Om maskinen inte kan häfta pappret ska du byt ut det eller minska antalet ark som ska häftas.
Om maskinen inte kan häfta pappret ska du byt ut det eller minska antalet ark som ska häftas.
Ta bort häftat papper när det har matats ut helt till facket, ta inte bort det medan det häftas.
När [Fyll på häftklamrar i häftningsenheten.] visas ska du byta ut klammerbehållaren och lägg till fler häftklamrar. Lägga till häftklamrar (tillval)
Om facket når sitt nedre gränsläge pausas utskriften. När det utmatade pappret tas bort från facket återupptas utskriften.
Försiktighetsåtgärder vid användning av sadelhäftning
Falsningsprecisionen kan variera beroende på papperstyp och antal ark.
Namn på delar och respektive funktioner
Utvändig vy

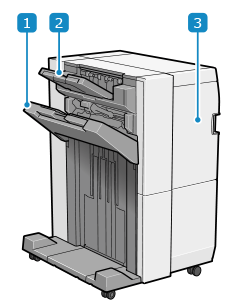

Staple Finisher-AQ

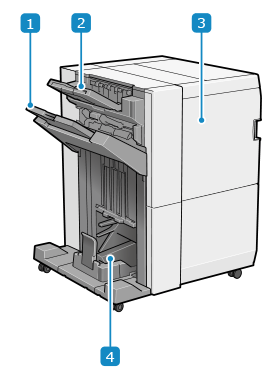

Booklet Finisher-AQ
Utmatningsfack (fack B)Matar ut utskrivet och kopierat papper. Du kan ställa in funktionen som ska använda facket som utmatningsdestination. Inställningar för utmatningsfack
* Om [Högkapacitetsstapling] är inställt till [På], matas utskrifterna företrädesvis ut till fack B, oavsett vad som har ställts in i [Utmatningsfack - inställningar]. [Högkapacitetsstapling] (endast för 8100-serien)
* Om [Högkapacitetsstapling] är inställt till [På], matas utskrifterna företrädesvis ut till fack B, oavsett vad som har ställts in i [Utmatningsfack - inställningar]. [Högkapacitetsstapling] (endast för 8100-serien)
Utmatningsfack (fack A)Matar ut utskrivet och kopierat papper. Du kan ställa in funktionen som ska använda facket som utmatningsdestination. Inställningar för utmatningsfack
* Om [Högkapacitetsstapling] är inställt till [På] matas utskrifterna företrädesvis ut till fack B oavsett vad som har ställts in i [Utmatningsfack - inställningar]. [Högkapacitetsstapling] (endast för 8100-serien)
* Om [Högkapacitetsstapling] är inställt till [På] matas utskrifterna företrädesvis ut till fack B oavsett vad som har ställts in i [Utmatningsfack - inställningar]. [Högkapacitetsstapling] (endast för 8100-serien)
Främre luckaÖppna den här när ett papper eller häftklammer fastnar och när du lägger till häftklamrar.
När Hålslagsenhet är installerat ska du öppna den för att kassera hålslagsspill.
När Hålslagsenhet är installerat ska du öppna den för att kassera hålslagsspill.
HäftesfackMatar ut papper för sadelhäftning.
OBS!
I utmatningsfack B justeras utmatat papper med de två styrskenorna. Du kan justera dessa skenors position.
Invändigt
Staple Finisher-AQ
Booklet Finisher-AQ
Fack för klammerspillDra ut för att kassera klammerspill. Kassera klammerspill (tillval)
Fack för trimningsspill (när Inner Booklet Trimmer-A är installerad)Dra ut för att kassera trimningsspill. Kassera trimningsspill (tillval)
Fack för hålslagningsspill (när Hålslagsenhet är installerad)Dra ut för att kasta hålslagningsspill.
SadelhäftningsenhetDra ut denna när det uppstår pappers- eller häftklammerstopp och när du lägger i häftklamrar.
Specifikationer
|
Pappersformat, -typ och -basvikt
|
Allt papper som kan passera genom maskinen*1Användbart papper
|
|
Utmatningsfackets kapacitet (fack A)*2
|
Inga inställningar på efterbehandlaren, sortera, gruppera
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8 tum) i höjd (motsvarande 250 ark)
A3, B4, A4R, B5R, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum), LTRR, LGL, 11 x 17 tum, 8K, 16KR: 47 mm (1 7/8 tum) i höjd (motsvarande 125 ark)
Kuvert: 30 ark
Z-falsning (när Paper Folding Unit-K är monterat)
A3, B4, A4R, LTRR, LGL, 11 x 17 tum: 30 ark
Mittfalsning (om Paper Folding Unit-K har monterats.)
A4R, LTRR: 30 ark
|
|
Kapacitet för utmatningsfack (fack B)*2
|
Inga inställningar på efterbehandlaren, sortera, gruppera
A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4 tum) i höjd (motsvarande 2000 ark)
A5, A5R, STMTR: 216 mm (8 1/2 tum) i höjd (motsvarande 1500 ark)
A3, B4, A4R, B5R, A6R, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum), LTRR, LGL, 11 x 17 tum, 8K, 16KR: 147 mm (5 3/4 tum) i höjd (motsvarande 1000 ark)
Kuvert
Kakugata 2: 300 ark
Annat än Kakugata 2: 150 ark
Z-falsning (när Paper Folding Unit-K är monterat)
A3, B4, 11 x 17 tum: 30 ark
A4R, LTRR, LGL: 15 ark
Mittfalsning (om Paper Folding Unit-K har monterats.)
A4R, LTRR: 50 ark
Långa pappersark (210,0 mm x 487,8 mm till 330,2 mm x 1300 mm (8 1/4 x 19 1/4 till 13 x 51 1/4 tum))
När inget av Long Sheet Tray-B eller Long Sheet Tray-C är monterat eller papper som är 762 mm (30 tum) eller längre används
Stödja för hand
När Long Sheet Tray-B eller Long Sheet Tray-C är monterat (487,8 till 762,0 mm (19 1/4 till 30 tum))
52 till 150 g/m² (14 lb bond till 39,9 lb bond): 100 ark
151 till 300 g/m² (55,8 lb till 110,9 lb cover): 50 ark
När [Högkapacitetsstapling] har ställs in till [På]
A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4 tum) i höjd (motsvarande 4000 ark)*3*4
A4R, B5R, LTRR, 16KR: 285 mm (11 1/4 tum) i höjd (motsvarande 2000 ark)
A3, B4, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum), LGL, 11 x 17 tum, 8K: 216 mm (8 1/2 tum) i höjd (motsvarande 1500 ark)
A6R: 147 mm (5 3/4 tum) i höjd (motsvarande 1000 ark)
Förskjut
Samma som ”Inställningar på efterbehandlaren, Sortera, Grupp” *5
Häfta (hörn, dubbelt)
A4, B5, LTR, EXEC, 16K: 200 kopior, totalt 3000 ark eller 490 mm (19 1/4 tum) i höjd
A4R, B5R, LTRR, 16KR: 200 kopior, totalt 2000 ark eller 285 mm (11 1/4 tum) i höjd
A3, B4, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum), LGL, 11 x 17 tum, 8K: 200 kopior, totalt 1500 ark eller 216 mm (8 1/2 tum) i höjd*6
|
|
Häftesfackets kapacitet endast
(Booklet Finisher-AQ) |
60 till 81,4 g/m² (16 lb bond till 21,7 lb bond) papper
Bindning av 11 till 15 ark: 10 kopior
Bindning av 16 till 20 ark: 5 kopior
60 till 105 g/m² (16 lb bond till 28 lb bond) papper
Bindning av 2 till 5 ark: 25 kopior
Bindning av 6 till 10 ark: 15 kopior
106 till 220 g/m² (29 lb bond till 80 lb cover) papper
Bindning av 2 till 5 ark: 3 kopior
|
|
Antal ark som kan häftas
|
Hörn och dubbel (obestruket papper)
A4, B5, LTR, EXEC, 16K
52 till 90 g/m² (14 lb bond till 24 lb bond): 100 ark
90,1 till 128 g/m² (24 lb bond till 34 lb bond): 60 ark
128,1 till 150 g/m² (34,1 lb bond till 39,9 lb bond): 50 ark
150,1 till 180 g/m² (55,5 lb cover till 66 lb cover): 40 ark
180,1 till 220 g/m² (66,6 lb cover till 80 lb cover): 30 ark
220,1 till 256 g/m² (81,4 lb cover till 94,7 lb cover): 25 ark
256,1 till 300 g/m² (94,7 lb cover till 110 lb cover): 15 ark
A4R, B5R, LTRR, 16KR
52 till 90 g/m² (14 lb bond till 24 lb bond): 65 ark
90,1 till 128 g/m² (24 lb bond till 34 lb bond): 60 ark
128,1 till 150 g/m² (34,1 lb bond till 39,9 lb bond): 50 ark
150,1 till 180 g/m² (55,5 lb cover till 66 lb cover): 40 ark
180,1 till 220 g/m² (66,6 lb cover till 80 lb cover): 30 ark
220,1 till 256 g/m² (81,4 lb cover till 94,7 lb cover): 25 ark
256,1 till 300 g/m² (94,7 lb cover till 110 lb cover): 15 ark
A3, B4, LGL, 11 x 17 tum, 8K
52 till 90 g/m² (14 lb bond till 24 lb bond): 65 ark
90,1 till 128 g/m² (24 lb bond till 34 lb bond): 50 ark
128,1 till 150 g/m² (34,1 lb bond till 39,9 lb bond): 40 ark
150,1 till 180 g/m² (55,5 lb cover till 66 lb cover): 30 ark
180,1 till 220 g/m² (66,6 lb cover till 80 lb cover): 25 ark
220,1 till 256 g/m² (81,4 lb cover till 94,7 lb cover): 20 ark
256,1 till 300 g/m² (94,7 lb cover till 110 lb cover): 10 ark
330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum)
52 till 90 g/m² (14 lb bond till 24 lb bond): 65 ark
90,1 till 128 g/m² (24 lb bond till 34 lb bond): 35 ark
128,1 till 150 g/m² (34,1 lb bond till 39,9 lb bond): 25 ark
150,1 till 220 g/m² (55,5 lb cover till 80 lb cover): 20 ark
220,1 till 256 g/m² (81,4 lb cover till 94,7 lb cover): 15 ark
256,1 till 300 g/m² (94,7 lb cover till 110 lb cover): 10 ark
Hörn och dubbel (bestruket papper)
A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR
106 till 128 g/m² (29 lb till 34 lb bond): 35 ark
128,1 till 150 g/m² (34 lb bond till 40 lb bond): 20 ark
A3, B4, LGL, 11 x 17 tum, 8K
106 till 128 g/m² (29 lb till 34 lb bond): 30 ark
128,1 till 150 g/m² (34 lb bond till 40 lb bond): 20 ark
330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum)
106 till 150 g/m² (29 lb till 40 lb bond): 15 ark
|
|
Hålslagning
(när Hålslagsenhet är installerad) |
Antal hål och pappersformat
När Puncher Unit-BZ är installerad:
Två hål: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11 x 17 tum, EXEC, 8K, 16K, 16KR
Fyra hål: A3, B4, A4, B5, LTR, 11 x 17 tum, EXEC, 8K, 16K
När Puncher Unit-BY är installerad:
Två hål: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11 x 17 tum, EXEC, 8K, 16K, 16KR
Tre hål: A3, B4, A4, B5, LTR, 11 x 17 tum, EXEC, 8K, 16K
När Puncher Unit-CA är installerad:
Fyra hål: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11 x 17 tum, EXEC, 8K, 16K, 16KR
Basvikt för papper
52 till 300 g/m² (14 lb bond till 110 lb cover)
|
|
Sadelhäftning och falsning
(endast Booklet Finisher-AQ) |
Pappersformat
A3, B4, A4R, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3), 305 x 457 mm (12 x 18 tum), LTRR, LGL, 11 x 17 tum, anpassad storlek (210 x 279,4 mm till 330,2 x 487,7 mm (8 1/4 x 11 tum till 13 x 19 1/4 tum))
Basvikt för papper
Innehållssidors ytvikt: 60 till 220 g/m² (16 lb bond till 80 lb cover)
Omslagets ytvikt: 60 till 300 g/m² (16 lb bond till 110,9 lb cover)
Antal ark som kan sadelhäftas (obestruket papper)
60 till 81,4 g/m² (16 lb bond till 21,7 lb bond): 20 ark
81,5 till 105 g/m² (21,7 lb bond till 27,9 lb bond): 10 ark
106 till 220 g/m² (28,2 lb bond till 81,4 lb cover): 5 ark
Antal ark som kan sadelfalsas (bestruket papper)
106 till 150 g/m² (28,2 lb till 39,9 lb bond): 5 ark
Antal ark som kan sadelfalsas
60 till 105 g/m² (16 lb bond till 27,9 lb bond): 5 ark
106 till 220 g/m² (28,2 lb bond till 81,4 lb cover): 3 ark
221 till 256 g/m² (82 lb cover till 95 lb cover): 1 ark
|
|
Strömkälla
|
Staple Finisher-AQ
100–240 VAC, 50/60 Hz, 2,9 A
Booklet Finisher-AQ
100–240 VAC, 50/60 Hz, 3,2 A
|
|
Maximal strömförbrukning
|
Staple Finisher-AQ
386 W (inklusive hålslagsenhet)
Booklet Finisher-AQ
418 W (inklusive hålslagsenhet och Inner Booklet Trimmer-A)
|
|
Mått
(B x D x H) |
Staple Finisher-AQ
700 x 799 x 1041 mm (27 5/8 x 31 1/2 x 41 tum)*8
När förlängningsstödet är utdraget: 874 x 799 x 1129 mm (34 3/8 x 31 1/2 x 44 1/2 tum)*8
Booklet Finisher-AQ
882 x 799 x 1041 mm (34 3/4 x 31 1/2 x 41 tum)*8
När förlängningsstödet är utdraget: 1063 x 799 x 1129 mm (41 7/8 x 31 1/2 x 44 1/2 tum)*8
|
|
Vikt
|
Staple Finisher-AQ
Cirka 78 kg (172,0 lb)
Booklet Finisher-AQ
Cirka 131 kg (288,8 lb)
|
*1Tunt papper med en basvikt på 63 g/m² (16 lb bond) eller mindre och bestruket papper med en basvikt på 105 g/m² (28 lb bond) eller mindre, kan inte matas ut från fack A.
*2När du använder papper av typen 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) eller 80 g/m² (21 lb bond). Kapaciteten varierar i alla övriga fall.
*3Under 64 g/m² (17 lb bond) för A5, A5R eller STMTR: 216 mm (8 1/2 tum) (motsvarande 1500 ark)
*4Upp till 3000 ark för papper av typen A4, A5, A5R, B5, LTR, EXEC eller 16K på 81 g/m² (21,5 lb bond) eller mer
*5Exklusive pappersformat som inte har stöd för förskjutningsinställningen och kuvert.
*652 till 63 g/m² (13,8 lb bond till 16,8 lb cover) av 330 x 483 mm (13 x 19 tum), 320 x 450 mm (SRA3) (12 5/8 x 17 11/16 tum), 305 x 457 mm (12 x 18 tum): 50 kopior, totalt 1500 ark eller 216 mm (8 1/2 tum) i höjd
*7Endast när Booklet Finisher-AQ är monterat.
*8 När dessa tillbehör är anslutna till huvudenheten eller andra tillbehör finns ett spelrum på +5 mm (1/4 tum) i horisontell riktning.
