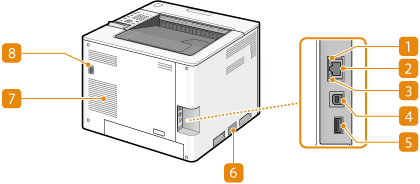

Parte traseira

Indicador ACT

O indicador ACT pisca enquanto os dados estão sendo enviados ou recebidos.

Porta LAN

Conecte um cabo LAN quando conectar a máquina a um roteador LAN sem fios, etc. Configurar o Ambiente de Rede

Indicador LNK

O indicador LNK pisca em verde quando a máquina está devidamente conectada a uma rede.

Porta USB (para conexão com o computador)

Conecte um cabo USB quando conectar a máquina e um computador.

A porta USB (para conexão do computador) é compatível com USB 2.0.

Porta USB (para conexão de dispositivo USB)

Conecte um dispositivo USB usado com um aplicativo MEAP ou um leitor de cartão IC aqui. Além disso, conecte um dispositivo de memória USB aqui ao imprimir arquivos armazenados ou importar/exportar as definições da máquina. <Gestão de dados> Conectando um dispositivo de memória USB

A máquina é capaz de fornecer um máximo de energia de 5 V 500 mA. Conectar um dispositivo que exige mais energia poderá danificar a máquina.

Alguns tipos de mídias de memória podem não salvar os dados corretamente.

A porta USB (para conexão de dispositivo USB) é compatível com USB 2.0.

Rótulo de classificação

A etiqueta mostra o número de série, que é necessário ao fazer perguntas sobre a máquina. Se não conseguir resolver um problema

Ranhura de ventilação

O ar interno da máquina é ventilado para o resfriamento do interior da máquina. Observe que posicionar objetos à frente das ranhuras de ventilação impede a ventilação.

Tomada de alimentação

Conecte o cabo de alimentação.

Conectando um dispositivo de memória USB

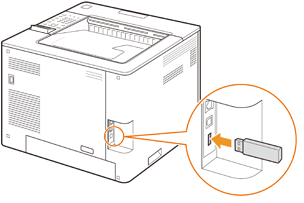

Você pode conectar um dispositivo de memória USB à porta USB localizada no lado traseiro da máquina e imprimir dados diretamente a partir do dispositivo de memória USB.

Utilizar o suporte de memória


Certifique-se de que o dispositivo de memória USB está orientado apropriadamente quando o conectar à máquina. Se não está conectado apropriadamente, ele pode causar mal funcionamento no dispositivo ou na máquina. Certifique-se de seguir o procedimento apropriado ao remover o dispositivo de memória USB. Inserir/remover suportes de memória A não observância destes requisitos pode causar mau funcionamento no dispositivo de memória USB ou na máquina. Você pode usar um dispositivo de memória USB com um sistema de arquivos FAT32 (até 32 GB) ou exFAT (até 2 TB).

Certifique-se de que o dispositivo de memória USB está orientado apropriadamente quando o conectar à máquina. Se não está conectado apropriadamente, ele pode causar mal funcionamento no dispositivo ou na máquina.

Certifique-se de seguir o procedimento apropriado ao remover o dispositivo de memória USB. Inserir/remover suportes de memória A não observância destes requisitos pode causar mau funcionamento no dispositivo de memória USB ou na máquina.

Você pode usar um dispositivo de memória USB com um sistema de arquivos FAT32 (até 32 GB) ou exFAT (até 2 TB).


Dispositivos e usos não suportados Suportes de memória com funções de segurança A mídia de memória não atende às especificações USB Leitores de cartões de memória ligados através de USB Conectando mídias de memória por um cabo de extensão Conectando mídias de memória por hub USB
