Substituição da Unidade ITB e do Rolo Externo de Transferência Secundária
Quando a unidade ITB atinge o fim da sua vida útil, é exibida uma mensagem pedindo a substituição da unidade ITB.
Quando o rolo externo de transferência secundária atinge o fim da sua vida útil, é exibida uma mensagem pedindo a substituição do rolo externo.
Em ambos os casos, siga a mensagem exibida na tela para preparar uma nova peça para substituição.
Cuidados ao Substituir a Unidade ITB e o Rolo Externo de Transferência Secundária
|
Não force as mãos dentro da unidade principal nem toque nas várias partes.  Não toque na correia de transferência (  ) nem no limpador ( ) da unidade ITB. A qualidade da impressão será reduzida se eles forem danificados ou ficarem sujos. |
 |
Não substitua a unidade ITB antes que a mensagem solicitando que a substitua apareça na tela. Não substitua o rolo externo de transferência secundária antes que a mensagem solicitando que o substitua apareça na tela. |
 |
Para detalhes sobre cada mensagem, veja Contramedidas para cada mensagem. Para ter informações sobre os números de modelo da unidade ITB e do rolo externo de transferência secundária, veja Suprimentos. |
Procedimento para Substituir a Unidade ITB e o Rolo Externo de Transferência Secundária
Ao substituir a unidade ITB e o rolo externo de transferência secundária, o procedimento também é exibido na tela. Verifique as informações exibidas, além do procedimento a seguir.
1
Abra a tampa frontal mantendo o botão pressionado.
2

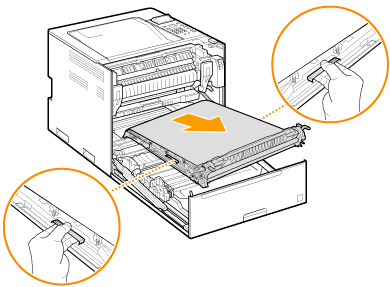

Segure as alças em ambas as extremidades da unidade ITB e puxe a unidade ITB.
Puxe a unidade ITB para fora até o símbolo
na unidade se alinhar com o símbolo
na unidade principal.
na unidade se alinhar com o símbolo na unidade principal.
3

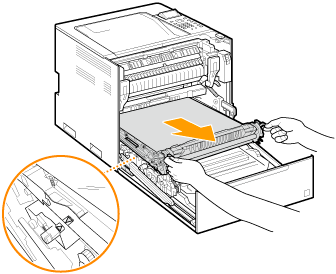

Remova a unidade ITB.
Segure as alças dos lados esquerdo e direito da unidade ITB, e levante a unidade para cima e para frente para removê-la.
Não incline a unidade ITB. Isso pode causar o vazamento do toner na unidade.
4
Retire a nova unidade ITB de sua embalagem protetora e retire a folha protetora.
Não desmonte nem modifique a unidade ITB.
5
Instale a nova unidade ITB.
Coloque a unidade ITB na unidade principal, com o símbolo na unidade alinhado com o símbolo na unidade principal.
na unidade alinhado com o símbolo na unidade principal.
6

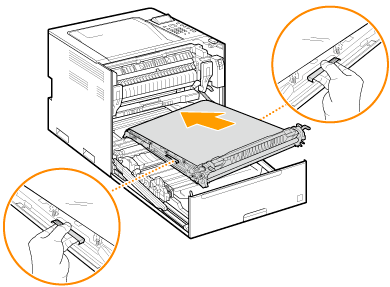

Empurre a unidade ITB.
Segure as alças em ambas as extremidades da unidade ITB e empurre a unidade até o fim.
7

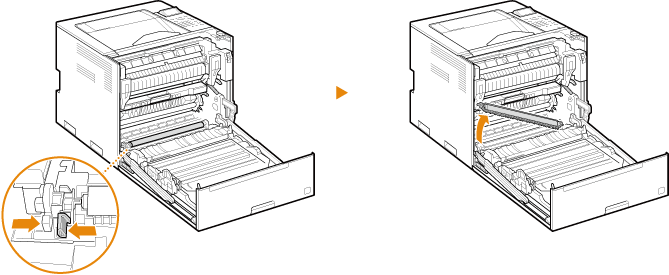

Remova o rolo externo de transferência secundária.
Empurre o botão branco para a esquerda, em seguida, levante a extremidade esquerda em ângulo para remover a unidade do rolo.
8

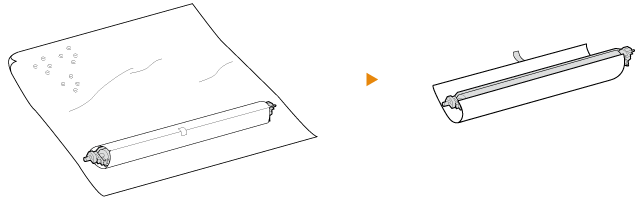

Retire o novo rolo externo de transferência secundária de sua embalagem plástica, em seguida, retire a folha protetora.
9
Instale o novo rolo externo de transferência secundária.
10
Feche a tampa frontal.
