安裝位置
安裝位置的選擇/結構
陽光直射
避免將印刷機安裝在陽光直射的地方。如果無法避免，請使用窗簾或遮光簾遮蔽印刷機。使用窗簾時，請務必確保其不會阻擋印刷機的通風口，或覆蓋電線或電源插頭。
照明
我們建議將印刷機安裝在至少 500 勒克斯（高於地板 750 公釐 (29 1/2 吋)）的照明位置，以進行正常操作和維護。
傳輸路徑
varioPRINT iX1700的PM (Print Module) 的尺寸為 1,380 mm (54 3/8”) (W) x 1,125 mm (44 1/4”) (D) x 1,945 mm (76 5/8”) (H)。此外，PM 的重量約為 1,040 kg (2,292.8 lb)。請考量 PM 的尺寸和重量，確認有足夠的移動空間以及運輸印刷機所需的地面承重強度。
地板結構
地板結構
安裝印刷機的地板承重能力必須至少達到 450 公斤/平方公尺 (92.2 磅/平方英呎)。如果地板不具備此承重能力，請考慮將印刷機安裝在柱子或橫樑附近。如果地板不符合承重要求，請諮詢您的建築承包商，使用載重分配地板來確保正確安裝。
此外，印刷機的重量將集中在調平腳和滾輪上，對地板施加顯著壓力（最大相當於 1,000 公斤/平方公尺 (204.8 磅/平方英呎) ）。為更均勻地分佈此重量，如果地板強度不足，我們建議使用地板承重板。避免將印刷機安裝在柔軟的地板上，例如鋪設地毯的地板或木地板。（印刷機可能可以使用地板承重板安裝在此類地板上。關於地板承重板的資訊，請聯絡您的經銷商。）
此外，印刷機的重量將集中在調平腳和滾輪上，對地板施加顯著壓力（最大相當於 1,000 公斤/平方公尺 (204.8 磅/平方英呎) ）。為更均勻地分佈此重量，如果地板強度不足，我們建議使用地板承重板。避免將印刷機安裝在柔軟的地板上，例如鋪設地毯的地板或木地板。（印刷機可能可以使用地板承重板安裝在此類地板上。關於地板承重板的資訊，請聯絡您的經銷商。）
請勿將印刷機安裝在不穩定的地板或平台上。
地板屬性要求
請確保將 varioPRINT iX1700 和選購設備安裝在符合以下要求的地板上：
地板剛度 | 當地板承受 1,000 公斤/平方公尺 (204.8 磅/平方英呎) 的負載時，其撓度不得超過 4 公釐 (0.16 吋) 。 |
地面平整度 | 在任意矩形區域（1,400 公釐 x 800 公釐 (55 1/8 吋 x 31 1/2 吋)）內的平整度不得超過 4 公釐 (0.16 吋)。 |
地板高低差 | 地板上相距 1,000 公釐 (39 3/8 吋) 的任意兩點之間的高度差不得超過 3 公釐 (0.12 吋)。（不包括地板撓度。） |
地板傾斜度 | 地板上相距 1,600 公釐 (63 吋) 的任意兩點之間，其傾斜度不得超過 3 公釐 (0.12 吋)。 |
計算地板屬性
請使用雷射水平儀測量所有模組之調整腳地面接觸點的相對高度（每個模組四個點）。
請以 PM (Print Module) 左前方調整腳的相對高度作為基準點，並確認其他調整腳地面接觸點的相對高度落在該基準點的 ±5 mm (0.2”) 範圍內。
安裝空間
所需安裝空間
為便於維護，需要以下空間。
印刷機後方與牆壁之間：800 公釐 (31 1/2 吋) 或以上
地板與天花板之間：2,645 公釐 (104 1/8 吋) 或以上
另請注意，每個模組的連接點處需要有 5 公釐 (0.2 吋) 的間隙。
* 下方提供的標準與完整配置尺寸包含每個模組之間 5 mm (0.2”) 的間隙。
標準（最小）配置
包含 1 個 STM (Stacking Module) 單元和 1 個 PIM (Paper Input Module) 單元

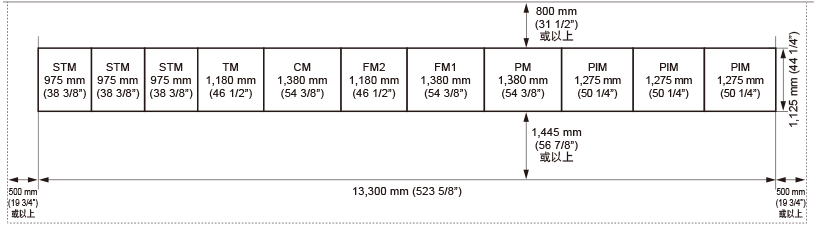

完整配置
包含 3 個 STM (Stacking Module) 單元和 3 個 PIM (Paper Input Module) 單元
轉彎所需最小空間
以下是在走廊轉角處轉動每個模組所需的最小寬度。
模組 | 傳輸時的尺寸 (寬 x 深) | 所需最小走廊寬度* |
PM (Print Module) | 1,380 mm x 1,125 mm (54 3/8" x 44 1/4") | 2,280 mm (89 3/4”) |
PIM (Paper Input Module) | 1,275 mm x 870 mm (50 1/4" x 34 1/4") | 2,044 mm (80 1/2") |
FM1 (Fixation Module 1) | 1,380 公釐 x 870 公釐 (54 3/8 吋 x 34 1/4 吋) | 2,131 mm (83 7/8”) |
FM2 (Fixation Module 2) | 1,180 公釐 x 870 公釐 (46 1/2 吋 x 34 1/4 吋) | 1,966 mm (77 3/8”) |
CM (Cooling Module) | 1,380 公釐 x 870 公釐 (54 3/8 吋 x 34 1/4 吋) | 2,131 mm (83 7/8”) |
TM (Turning Module) | 1,180 公釐 x 870 公釐 (46 1/2 吋 x 34 1/4 吋) | 1,966 mm (77 3/8”) |
STM (Stacking Module) | 975 mm x 870 mm (38 3/8” x 34 1/4”) | 1,807 公釐 (71 1/8 吋) |
* 轉彎所需的最小寬度，為模組對角線長度 + 約 500 公釐 (19 3/4 吋)。
每個模組的尺寸與重量
模組 | 寬 x 深 x 高 | 重量 |
PM (Print Module) | 1,380 mm x 1,125 mm x 2,335 mm (54 3/8" x 44 1/4" x 92")*1 | 約 1,040 公斤 (2,292.8 磅)*2 |
PIM (Paper Input Module) | 1,275 mm x 1,065 mm x 1,260 mm (50 1/4" x 42" x 49 5/8")*3 | 約 620 公斤 (1,366.9 磅) |
FM1 (Fixation Module 1) | 1,380 mm x 1,065 mm x 1,260 mm (54 3/8" x 42" x 49 5/8") | 約 650 公斤 (1,433 磅) |
FM2 (Fixation Module 2) | 1,180 mm x 1,065 mm x 1,260 mm (46 1/2" x 42" x 49 5/8") | 約 520 公斤 (1,146.4 磅) |
CM (Cooling Module) | 1,380 mm x 870 mm x 1,260 mm (54 3/8” x 34 1/4” x 49 5/8”) | 約 460 公斤 (1,014.1 磅) |
TM (Turning Module) | 1,180 mm x 870 mm x 1,260 mm (46 1/2" x 34 1/4" x 49 5/8")*3 | 約 390 公斤 (859.8 磅) |
STM (Stacking Module) | 975 mm x 870 mm x 1,150 mm (38 3/8” x 34 1/4” x 45 1/4”) | 約 290 公斤 (639.3 磅) |
*1 包含警示燈的高度。至 PM 頂面的高度：1,910 mm (75 1/4")
*2 包含墨水/調理液/維護液包
*3 包含輸出區域的高度：1,340 mm (52 3/4")
列印環境
須知
堵塞印刷機的通風槽或通風百葉窗，可能會對影像品質產生不利影響。請勿堵塞通風槽或通風百葉窗。
溫度與濕度條件
請勿將印刷機安裝在高或低溫度濕度的位置，例如水龍頭、熱水器、加濕器、空調設備、暖器或爐灶附近。
在操作期間，允許的濕度範圍為 30% 至 60% (室溫為 20˚C 至 27˚C (68˚F 至 80.6˚F))。
若在不符合這些規格的地方使用印刷機，可能會對紙張傳輸和影像品質產生影響。
儲存紙張的允許濕度範圍為 30% 至 60%（室溫為 20°C 至 27°C (68°F 至 80.6°F)）。將紙張儲存在不符合上述規格的地方可能會影響紙張傳輸和影像品質。
溫度梯度
冬季使用空調或溫度突然變化，可能會對影像定位產生不利影響，因為這可能導致紙張彎曲或收縮，並因凝結水而導致印刷機故障。為避免這些問題，請控制溫度梯度，使其不超過 10°C (50°F)/小時。
通風
請確保將印刷機安裝在換氣率至少為每小時 3 次，且空間至少為 120 m3 (4,237.8 ft³) 的位置。
海拔高度限制
請將印刷機安裝在海拔 1,500 公尺 (4,921.3 英呎) (851 hPa) 以下的位置。
電源
電源供應規格
請確保每個模組的電源供應符合下列規格。
模組 | 電源 | 電源線/插頭規格 | 電源線長度 |
PM (Print Module) | 由 FM1 提供 | - | - |
PIM (Paper Input Module) | 220-240 V, 13 A, 50 Hz/60 Hz | 極數：3 額定值：16 A, 250 V | 2 公尺 (6.6 英呎) |
FM1 (Fixation Module 1) | 三相五線 380-415 V, 60 A, 50 Hz/60 Hz | 035-6/ PCE CEE-plug 63A 5p 6h IP67 POWER TWIST 極數：5(3P + N + PE) 額定值：63 A, 200/346 V-240/415 V | 3 公尺 (9.9 英呎) |
FM2 (Fixation Module 2) | 三相五線 380-415 V, 60 A, 50 Hz/60 Hz | 035-6/ PCE CEE-plug 63A 5p 6h IP67 POWER TWIST 極數：5 (3P + N + PE) 額定值：63 A, 200/346 V-240/415 V | 3 公尺 (9.9 英呎) |
CM (Cooling Module) | 由 FM2 提供 | - | - |
TM (Turning Module) | 220-240 V, 13 A, 50 Hz/60 Hz | 極數：3 額定值：16 A, 250 V | 2 公尺 (6.6 英呎) |
STM (Stacking Module) | 220-240 V, 13 A, 50 Hz/60 Hz | 極數：3 額定值：16 A, 250 V | 2 公尺 (6.6 英呎) |
最大耗電量
下方列出每個模組的最大耗電量。
模組 | 最大耗電量 |
PM (Print Module) | - |
PIM (Paper Input Module) | 1.2 kW 或以下 |
FM1 (Fixation Module 1) | 15.4 kW 或以下 |
FM2 (Fixation Module 2) | 14.6 kW 或以下 |
CM (Cooling Module) | - |
TM (Turning Module) | 0.95 kW 或以下 |
STM (Stacking Module) | 0.65 kW 或以下 |
