列印程序
本章節將說明紙張傳輸和列印流程的位置。
列印程序位置
PM 列印後，由各種模組執行乾燥、定影和冷卻程序。
PM (Print Module)在紙張上列印。
列印帶傳輸紙張並將其放置在列印頭下方。列印頭透過熱方法噴射墨水。
* 熱方法：一種透過加熱器加熱墨水以在墨水中產生氣泡來噴射墨水的方法
定期清潔列印頭。 自動列印頭維護
FM1 (Fixation Module 1)利用吸力將紙張附著在帶上，然後利用加熱的帶和吹出的空氣將墨水乾燥。
FM2 (Fixation Module 2)一邊利用加熱器加熱夾在上下傳輸帶之間的紙張，一邊進行傳輸。
CM (Cooling Module)透過向紙張吹入外部空氣來冷卻它。

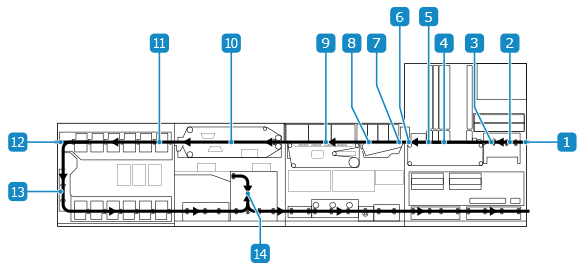

列印程序中的紙張傳輸
從 PIM (Paper Input Module) 傳輸的紙張進入 PM (Print Module)。
對位單元會校正紙張位置。
紙張變形偵測單元會偵測捲曲或呈波浪狀的紙張。此類紙張會不經列印即輸出。
紙張會經過列印頭下方，然後墨水會從噴嘴噴出。
此處會吹送空氣，以防止含有未融合至紙張之微小墨水顆粒的霧氣進入內置掃描器單元。
影像和紙張由內置掃描器單元掃描。然後根據掃描的影像和紙張位置等資訊調整影像品質。
從上方吹送空氣以防止紙張變形。
從列印帶傳輸的紙張透過脫離帶傳送至主要定影帶。
紙張利用吸力附著在主要定影帶上，然後利用加熱的主要定影帶和吹出的空氣將墨水乾燥。
以加熱器加熱夾在上下定影帶之間的紙張的同時傳輸。
紙張透過吹出外部空氣來冷卻。
紙張會傳輸至 TM (Turning Module)。
雙面列印紙張時，紙張會通過此傳輸路徑。紙張在紙張傳輸期間會被冷卻。
雙面列印紙張時，紙張會在此處翻轉。
