Posizionamento degli originali
Posizionare documenti, foto e altri materiali stampati ("originali") da acquisire, inviare via fax o copiare sul vetro di lettura o nell’alimentatore.
Scegliere se utilizzare il vetro di lettura o l’alimentatore a seconda del tipo di documento e dell’utilizzo.
Scegliere se utilizzare il vetro di lettura o l’alimentatore a seconda del tipo di documento e dell’utilizzo.
Vetro di lettura
Consente d scansionare gli originali in una posizione fissa. È necessario posizionare gli originali uno alla volta, ma garantisce una scansione ad alta precisione.
È anche possibile posizionare i seguenti originali sul vetro di lettura:
È anche possibile posizionare i seguenti originali sul vetro di lettura:
Libri, carta spessa, carta sottile e altri originali che non possono essere posizionati nell’alimentatore
Carta per tracciatura, lucidi e altri originali trasparenti
Alimentatore
È possibile posizionare più fogli nell'alimentatore. Gli originali posizionati vengono alimentati e scansionati automaticamente un foglio alla volta.
È possibile acquisire entrambi i lati degli originali contemporaneamente.
È possibile acquisire entrambi i lati degli originali contemporaneamente.
A prescindere dal fatto che si utilizzi il vetro di lettura o l’alimentatore, quando si copia su carta con logo o si usa la funzione di pinzatura occorre prestare attenzione all’orientamento dell’originale.
IMPORTANTE
Posizionare originali asciutti
Prima di posizionare gli originali, assicurarsi che eventuali tracce di inchiostro, correttore o colla presenti su di essi si siano asciugate completamente.
Posizionamento degli originali sul vetro di lettura
Per il formato degli originali che è possibile posizionare sul vetro di lettura, vedere le specifiche di base della macchina. Specifiche di base
1
Aprire l’alimentatore.
Aprire completamente l'alimentatore. Se l'originale viene posizionato con l'alimentatore non del tutto aperto, il formato potrebbe non essere riconosciuto correttamente.
2

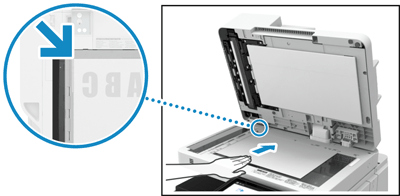

Posizionare il lato dell'originale da scansionare rivolto verso il basso sul vetro di lettura, allineando l'angolo dell'originale con l'angolo superiore sinistro del vetro di lettura.
Posizionare l'originale in modo tale che la parte superiore e la parte inferiore siano posizionate correttamente dal proprio punto di vista.
Quando si esegue la scansione di originali trasparenti
Quando si esegue la scansione di carta per tracciatura, lucidi e altri originali trasparenti, posizionare un foglio di carta bianca comune sopra.

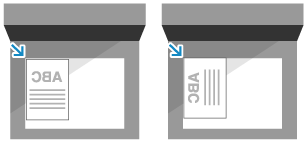

Quando si copia un originale formato A5
Per copiare un formato A5 originale, posizionarlo come mostrato nelle figure seguenti.
Orientamento verticale
Orientamento orizzontale
Per un orientamento verticale, selezionare [A5] come dimensione della carta di copia.
Per un orientamento orizzontale, selezionare [A5R] come dimensione della carta di copia.

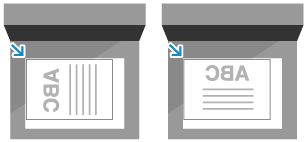

Quando si invia un fax o si effettua la scansione di un originale di formato A5
Per un fax o una scansione di un formato A5 originale, posizionarlo con un orientamento orizzontale. Impostare il formato di scansione su [A5].
3
Chiudere delicatamente l’alimentatore.
Prima di iniziare la scansione, specificare il formato della carta e formato della scansione in base al formato dell'originale.
Non spingere con forza l'alimentatore per chiuderlo quando si posiziona un libro, una rivista o altri originali spessi.
4
Al termine della scansione dell’originale, rimuovere l’originale dal vetro di lettura.
Quando si chiude l'alimentatore, prestare attenzione a non guardare direttamente in direzione della luce emessa attraverso il vetro di lettura.
Inserimento degli originali nell'alimentatore
È possibile posizionare più originali di formati diversi.
Per il formato e il tipo di originali che è possibile posizionare nell’alimentatore, fare riferimento alle specifiche dell'alimentatore. Specifiche dell'alimentatore fronte-retro un passaggio
Per il formato e il tipo di originali che è possibile posizionare nell’alimentatore, fare riferimento alle specifiche dell'alimentatore. Specifiche dell'alimentatore fronte-retro un passaggio
IMPORTANTE
Per evitare inceppamenti della carta all’interno dell’alimentatore, non posizionare i seguenti originali:
Carta sgualcita, piegata, increspata o strappata
Carta carbone, carta patinata, carta traslucida sottile o lucidi
Carta pinzata/con clip o carta con post-it
Carta stampata da stampanti termiche
Carta con fori
Non posizionare alcun oggetto nel vassoio di uscita degli originali, poiché facendolo si rischia di danneggiare gli originali.
Verificare che la guida originali sia abbassata.
1
Allineare le guide scorrevoli in base al formato degli originali.

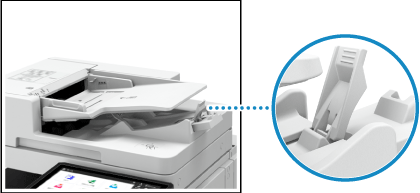

Se gli originali espulsi non sono impilati in modo uniforme, è sufficiente sollevare il fermo originali.
2

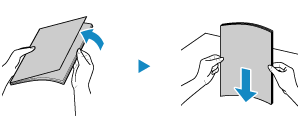

Smazzare gli originali e allineare i bordi.
Suddividere la carta in piccole risme e allineare i bordi battendo alcune volte la carta su una superficie piana.
3
Posizionare i lati degli originali da scansionare rivolti verso l'alto nell'alimentatore.

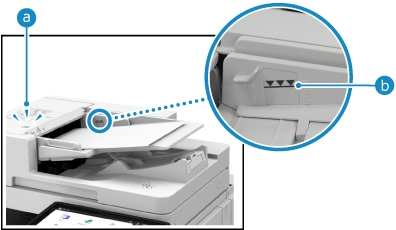

Quando l'originale è posizionato correttamente, l'indicatore di presenza degli originali (
) si illumina.
) si illumina.Inserire la carta in modo che il bordo dell'originale sia a contatto con l'alimentatore.
Assicurarsi che gli originali posizionati non superino la linea di carico limite (
). Se la superano, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
). Se la superano, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.Posizionare l'originale in modo che la parte superiore e inferiore siano posizionate correttamente, come mostrato nella figure seguenti.
Quando si posiziona un originale di carta sottile o un originale di piccole dimensioni
Quando si posizionano originali sottili (52 g/m² (14 lb bond) o meno) o originali di formato A6R o inferiore, sollevare il fermo originali.
Quando si posiziona un originale con formato largo
Quando si caricano originali di formato LGL, estrarre l'estensione del vassoio di consegna originali e sollevare il fermo originali per evitare che gli originali cadano dall'estremità del vassoio.
Quando si posiziona un originale di carta sottile
Gli originali di carta sottile potrebbero essere difficili da posizionare oppure si potrebbero sgualcire se usati in un ambiente caratterizzato da temperature e livelli di umidità elevati.
Se gli originali di carta sottile sono difficili da posizionare nell'alimentatore, incurvarli leggermente e non inserirli troppo in profondità. Se l'originale viene inserito troppo, non sarà alimentato correttamente e la carta potrebbe incepparsi.
Quando si posiziona un originale lungo (originale con larghezza orizzontale fino a 630 mm (24 7/8"))
Sostenere l'originale con la mano in fase di scansione e di uscita.
Quando si caricano originali con bordi corti di 3 1/2” (87 mm) o meno
Orientare gli originali come mostrato nelle figure seguenti.

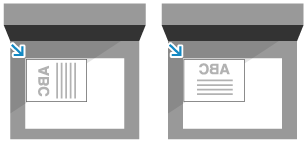

Quando si copia un originale formato A5
Per copiare un formato A5 originale, posizionarlo come mostrato nelle figure seguenti.
Orientamento verticale
Orientamento orizzontale
Per un orientamento verticale, selezionare [A5] come dimensione della carta di copia.
Per un orientamento orizzontale, selezionare [A5R] come dimensione della carta di copia.
Quando si invia un fax o si effettua la scansione di un originale di formato A5
Per un fax o una scansione di un formato A5 originale, posizionarlo con un orientamento orizzontale. Impostare il formato di scansione su [A5].
4
Al termine della scansione, rimuovere gli originali espulsi dal vassoio di consegna.
Non aggiungere o rimuovere originali durante la scansione.
Se gli originali espulsi vengono lasciati nel vassoio di consegna, potrebbe verificarsi un inceppamento della carta.
Per evitare che gli originali vengano dimenticati nell’apposito vassoio di consegna, l’indicatore di consegna originali si illumina () mentre gli originali vengono espulsi e lampeggia per qualche istante dopo la consegna di tutti gli originali.
) mentre gli originali vengono espulsi e lampeggia per qualche istante dopo la consegna di tutti gli originali.
