Platzieren von Originalen
Legen Sie Dokumente, Fotos und andere gedruckte Unterlagen ("Originale"), die gescannt, gefaxt oder kopiert werden sollen, auf das Vorlagenglas oder in die Zufuhr.
Entscheiden Sie je nach Dokumententyp und Verwendungszweck, ob Sie das Vorlagenglas oder die Zufuhr verwenden möchten.
Entscheiden Sie je nach Dokumententyp und Verwendungszweck, ob Sie das Vorlagenglas oder die Zufuhr verwenden möchten.
Vorlagenglas
Scannt Originale in einer festen Position. Die Originale müssen einzeln aufgelegt werden, was jedoch eine hohe Scangenauigkeit gewährleistet.
Sie können auch die folgenden Originale auf das Vorlagenglas legen:
Sie können auch die folgenden Originale auf das Vorlagenglas legen:
Bücher, dickes Papier, dünnes Papier und andere Originale, die nicht in die Zufuhr eingelegt werden können
Pauspapier, Folien und andere transparente Vorlagen
Zufuhr
Sie können mehrere Originale in die Zufuhr einlegen. Die eingelegten Originale werden automatisch blattweise eingezogen und gescannt.
Beide Seiten der Originale können gleichzeitig gescannt werden.
Beide Seiten der Originale können gleichzeitig gescannt werden.
Unabhängig davon, ob Sie das Vorlagenglas oder die Zufuhr verwenden, sollten Sie beim Kopieren auf Papier mit einem Logo oder bei Verwendung der Heftfunktion auf die Ausrichtung des Originals achten.
WICHTIG
Legen Sie trockene Originale ein
Vergewissern Sie sich vor dem Einlegen der Originale, dass Tinte, Korrekturflüssigkeit oder Klebstoff auf den Originalen vollständig getrocknet sind.
Auflegen der Originale auf das Vorlagenglas
Formate der Originale, die auf das Vorlagenglas gelegt werden können, finden Sie in den grundlegenden Spezifikationen des Geräts. Grundlegende Spezifikationen
1
Öffnen Sie die Zufuhr.
Öffnen Sie die Zufuhr bis zum Anschlag. Wenn das Original bei nicht vollständig geöffneter Zufuhr eingelegt wird, kann das Originalformat möglicherweise nicht richtig erkannt werden.
2

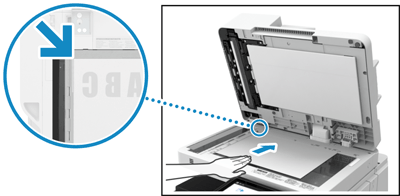

Legen Sie die gescannte Seite des Originals mit der Vorderseite nach unten auf das Vorlagenglas und richten Sie die Ecke des Originals an der oberen linken Ecke des Vorlagenglases aus.
Legen Sie das Original so ein, dass die Ober- und Unterseite des Originals von Ihrem Standpunkt aus richtig positioniert sind.
Wenn Sie transparente Originale scannen
Legen Sie beim Scannen von Pauspapier, Folien und anderen transparenten Originalen ein Blatt weißes Normalpapier darüber.

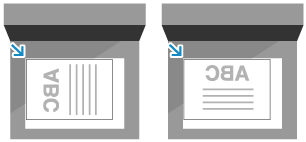

Kopieren einer Vorlage im A5-Format
Um ein Original im Format A5 zu kopieren, legen Sie es wie in den folgenden Abbildungen gezeigt ein.
Ausrichtung in Hochformat
Ausrichtung in Querformat
Für die Ausrichtung im Hochformat wählen Sie [A5] als Format des Kopierpapiers.
Für die Ausrichtung im Querformat wählen Sie [A5R] als Format des Kopierpapiers.

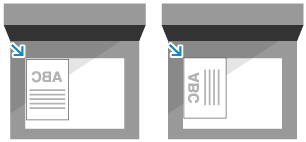

Beim Faxen oder Scannen eines Originals im Format A5
Um ein Original im Format A5 zu faxen oder zu scannen, legen Sie es in Querformat ein. Stellen Sie das Scanformat auf [A5] ein.
3
Schließen Sie die Zufuhr vorsichtig.
Legen Sie vor Beginn des Scanvorgangs das Papierformat und ein Scanformat fest, das dem Format des Dokuments entspricht.
Drücken Sie nicht gewaltsam auf die Zufuhr, um sie zu schließen, wenn Sie ein Buch, eine Zeitschrift oder ein anderes dickes Original einlegen.
4
Sobald das Scannen des Originals abgeschlossen ist, nehmen Sie das Original vom Vorlagenglas ab.
Achten Sie beim Schließen der Zufuhr darauf, dass Ihre Augen nicht dem Licht ausgesetzt sind, das durch das Vorlagenglas reflektiert wird.
Einlegen der Originale in die Zufuhr
Sie können mehrere Originale in verschiedenen Formaten einlegen.
Das Format und die Typen der Originale, die in die Zufuhr eingelegt werden können, sind in den Spezifikationen der Zufuhr angegeben. Spezifikationen für Zufuhr Doppelseitig ein Durchgang
Das Format und die Typen der Originale, die in die Zufuhr eingelegt werden können, sind in den Spezifikationen der Zufuhr angegeben. Spezifikationen für Zufuhr Doppelseitig ein Durchgang
WICHTIG
Um Papierstau in der Zufuhr zu vermeiden, sollten Sie die folgenden Originale nicht einlegen:
Zerknittertes, geknicktes, gewelltes oder zerrissenes Papier
Durchschlagpapier, beschichtetes Papier, dünnes durchsichtiges Papier oder Folien
Geheftetes oder mit Klammern versehenes Papier oder Papier mit Haftnotizen
Mit einem Thermotransferdrucker bedrucktes Papier
Papier mit Lochung
Legen Sie keine Gegenstände auf das Ausgabefach für die Originale, da andernfalls Ihre Originale beschädigt werden können.

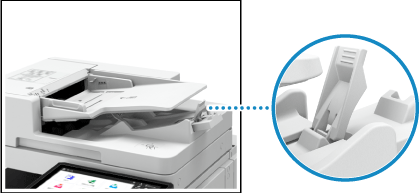

Vergewissern Sie sich, dass die Originalhalterung abgesenkt ist.
1
Richten Sie die Schiebeführungen so aus, dass sie dem Format Ihrer Originale entsprechen.
Wenn die ausgegebenen Originale nicht gleichmäßig gestapelt sind, heben Sie einfach den Original-Stopper an.
2

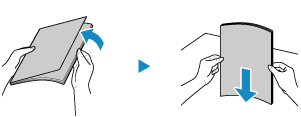

Fächern Sie die Originale auf, und richten Sie die Kanten aus.
Fächern Sie das Papier in kleinen Stapeln auf, und richten Sie die Kanten aus, indem Sie das Papier einige Male auf eine ebene Oberfläche klopfen.
3
Legen Sie die Seiten der Originale mit der zu scannenden Seite nach oben in die Zufuhr.

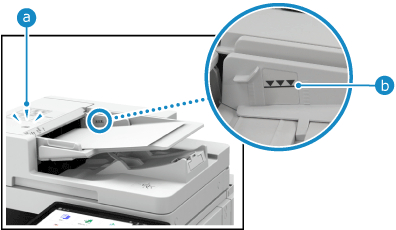

Wenn das Original richtig eingelegt ist, leuchtet die Anzeige für die Originaleinstellung (
) auf.
) auf.Legen Sie das Papier ein, bis die Kante des Originals an der Zufuhr anliegt.
Vergewissern Sie sich, dass die eingelegten Originale die Ladegrenze (
) nicht überschreiten. Wenn sie die Ladegrenze überschreiten, kann es zu Fehleinzügen oder einem Papierstau kommen.
) nicht überschreiten. Wenn sie die Ladegrenze überschreiten, kann es zu Fehleinzügen oder einem Papierstau kommen.Legen Sie das Original so ein, dass es wie in den folgenden Abbildungen gezeigt oben und unten korrekt positioniert ist.
Wenn Sie ein Original aus dünnem Papier oder ein kleines Original einlegen
Wenn Sie dünne Originale (52 g/m² (14 lb Bond) oder weniger) bzw. Originale im Format A6R oder kleiner einlegen, heben Sie die Originalhalterung an.
Wenn Sie ein großformatiges Original einlegen
Wenn Sie Originale im LGL-Format einlegen, ziehen Sie die Erweiterung des Ausgabefachs für die Originalzufuhr heraus, und heben Sie den Original-Stopper an, um zu verhindern, dass die Originale über das Ende des Fachs ragen und herunterfallen.
Wenn Sie ein Original aus dünnem Papier einlegen
Originale aus dünnem Papier lassen sich unter Umständen nur schwer einlegen oder können aufgrund einer Umgebung mit hoher Temperatur und Luftfeuchtigkeit zerknittern.
Bei dünnen Originalen, die sich nur schwer in die Zufuhr einlegen lassen, legen Sie das Original ein, müssen Sie das Original leicht gekrümmt einlegen und dürfen es nicht zu weit einführen. Wenn Sie das Original zu weit einführen, wird es nicht richtig eingezogen, was zu einem Papierstau führen kann.
Wenn Sie ein langes Original einlegen (Original mit einer horizontalen Länge von bis zu 630 mm (24 7/8"))
Stützen Sie das Original beim Scannen oder Ausgeben mit der Hand ab.
Wenn Sie Originale mit kurzen Kanten von 87 mm (3 1/2") oder weniger einlegen
Richten Sie die Originale wie in den folgenden Abbildungen gezeigt aus.

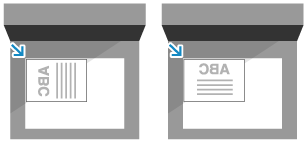

Kopieren einer Vorlage im A5-Format
Um ein Original im Format A5 zu kopieren, legen Sie es wie in den folgenden Abbildungen gezeigt ein.
Ausrichtung in Hochformat
Ausrichtung in Querformat
Für die Ausrichtung im Hochformat wählen Sie [A5] als Format des Kopierpapiers.
Für die Ausrichtung im Querformat wählen Sie [A5R] als Format des Kopierpapiers.
Beim Faxen oder Scannen eines Originals im Format A5
Um ein Original im Format A5 zu faxen oder zu scannen, legen Sie es in Querformat ein. Stellen Sie das Scanformat auf [A5] ein.
4
Wenn das Scannen der Originale abgeschlossen ist, nehmen Sie die ausgeworfenen Originale aus dem Originalausgabefach.
Fügen Sie während des Scannens keine Originale hinzu und entfernen Sie keine Originale.
Wenn Sie ausgeworfene Originale in der Originalausgabe belassen, kann es zu einem Papierstau kommen.
Um zu verhindern, dass Originale im Ausgabefach für Originale verbleiben, leuchtet die Anzeige des Ausgabefachs (), während die Originale ausgegeben werden, und blinkt noch eine Weile weiter, nachdem alle Originale ausgegeben wurden.
), während die Originale ausgegeben werden, und blinkt noch eine Weile weiter, nachdem alle Originale ausgegeben wurden.
