Ukládání originálů
Dokumenty, fotografie a jiné tištěné materiály („originály“) určené ke skenování, faxování nebo kopírování položte na kopírovací sklo nebo do podavače.
V závislosti na typu dokumentu a způsobu použití určete, zda chcete použít kopírovací sklo nebo podavač.
V závislosti na typu dokumentu a způsobu použití určete, zda chcete použít kopírovací sklo nebo podavač.
Kopírovací deska
Skenování originálů ve fixní poloze. Originály je nutné vkládat po jednom, což zaručuje velmi přesné skenování.
Na skopírovací sklo můžete umístit také následující typy originálů:
Na skopírovací sklo můžete umístit také následující typy originálů:
Knihy, silný papír, tenký papír a další typy originálů, které nelze vložit do podavače
Pauzovací papír, transparentní listy a jiné průhledné originály
Podavač
Do podavače můžete vložit několik listů originálů. Vložené originály se podají naskenují automaticky jeden list po druhém.
Současně lze skenovat obě strany originálů.
Současně lze skenovat obě strany originálů.
Bez ohledu na to, zda používáte kopírovací sklo nebo podavač, při kopírování na papír s logem nebo pomocí funkce sešívání dávejte pozor na orientaci originálu.
DŮLEŽITÉ
Umístěte suché originály
Před vložením originálů se ujistěte, že na nich zcela zaschl inkoust, korekční tekutina nebo lepidlo.
Pokládání originálů na kopírovací sklo
Velikosti originálů, které lze umístit na kopírovací sklo, naleznete v základních specifikacích přístroje. Základní specifikace
1
Otevřete podavač.
Zcela otevřete podavač. Pokud je originál umístěn na podavač, který není zcela otevřený, nemusí být velikost originálu správně rozpoznána.
2

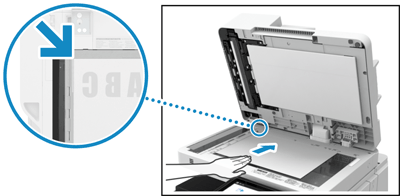

Položte originál na kopírovací sklo stranou určenou ke skenování směrem dolů a zarovnejte roh originálu s levým horním rohem kopírovacího skla.
Umístěte originál tak, aby horní a dolní část originálu byla z vašeho pohledu správně umístěna.
Při skenování průhledných originálů
Při skenování pauzovacího papíru, transparentních listů a jiných průhledných originálů položte nahoru list čistého bílého papíru.

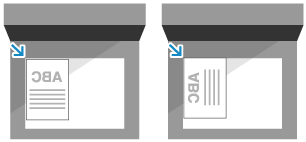

Při kopírování originálu velikosti A5
Chcete-li kopírovat originál velikosti A5, umístěte jej podle vyobrazení na následujících obrázcích.
Portrétová orientace (papír na výšku)
Krajinová orientace (papír na šířku)
Pro orientaci na výšku vyberte jako velikost kopírovacího papíru [A5].
Pro orientaci na šířku vyberte jako velikost kopírovacího papíru [A5R].
Při faxování nebo skenování originálu velikosti A5
Pokud chcete originál velikosti A5 faxovat nebo skenovat, umístěte jej v orientaci na šířku. Nastavte velikost skenování na [A5].
3
Opatrně sklopte podavač.
Než zahájíte skenování, zadejte velikost papíru a velikost skenování podle velikosti originálu.
Při vkládání knihy, časopisu nebo jiného objemného originálu netlačte na podavač silou, abyste jej zavřeli.
4
Po dokončení skenování originálu vyjměte originál z kopírovacího skla.
Při uzavírání podavače se nedívejte do světla vyzařovaného ze skleněné desky.
Ukládání originálů do podavače
Můžete umístit více originálů různých velikostí.
Velikosti a typy originálů, které lze umístit do podavače, naleznete v základních specifikacích podavače. Technické údaje podavače pro dvoustranný jednoprůchodový tisk
Velikosti a typy originálů, které lze umístit do podavače, naleznete v základních specifikacích podavače. Technické údaje podavače pro dvoustranný jednoprůchodový tisk
DŮLEŽITÉ
Abyste zabránili zachycení papíru v podavači, nevkládejte do něj následující originály:
Pomačkaný, shrnutý, zvlněný nebo roztržený papír
Karbonový papír, křídový papír, tenký průsvitný papír nebo transparentní listy
Sešitý nebo seříznutý papír nebo papír s lepicími papírky
Papír vytištěný na tiskárně s termickým přenosem
Papír s děrovanými otvory
Do oblasti výstupu originálů neukládejte žádné předměty; mohlo by dojít k poškození originálů.
Zkontrolujte, zda je držák originálů sklopený.
1
Zarovnejte posuvná vodítka podle velikosti originálů.
Pokud nejsou originály na výstupu srovnané, prostě zvedněte zarážku originálů.
2

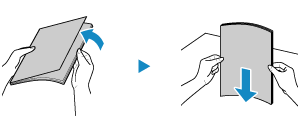

Originály prolistujte a zarovnejte okraje.
Prolistujte papíry po malých částech a zarovnejte okraje několikerým poklepáním papírů na rovnou plochu.
3

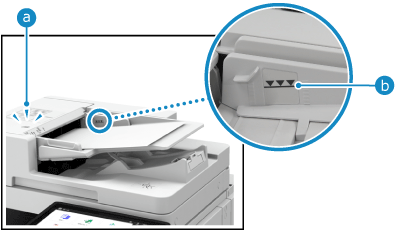

Vložte strany skenovaných originálů lícem nahoru do podavače.
Když je originál vložen správně, rozsvítí se indikátor nastavení originálu (
).
).Vložte papír tak, aby okraj originálu přiléhal k podavači.
Ujistěte se, že objem vložených originálů nepřesahuje linku maximálního množství (
). Pokud papíry překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.
). Pokud papíry překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.Uložte originál tak, aby jeho horní a spodní část byla ve správné poloze, jak je vidět na obrázcích.
Při vkládání originálu z tenkého papíru nebo malé velikosti

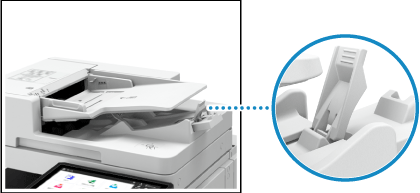

Při vkládání tenkých originálů (max. 52 g/m² (14 lb vazba)) a originálů do velikosti A6R zvedněte držák originálů.
Při vkládání velkoformátového originálu
Při ukládání originálů velikosti LGL vysuňte nástavec výstupní přihrádky na originály a zvedněte zarážku originálů, abyste předešli jejich přepadnutí přes okraj přihrádky.
Při vkládání originálu z tenkého papíru
Originály z tenkého papíru mohou být obtížně umístitelné nebo se mohou zkroutit v důsledku prostředí s vysokou teplotou a vlhkostí.
V případě originálů z tenkého papíru, které se obtížně vkládají do podavače, vložte originál jemně do oblouku a nezasouvejte jej příliš daleko. Pokud je originál vložen příliš hluboko, nebude správně podán a může dojít k jeho zachycení.
Při vkládání dlouhého originálu (originál s horizontální délkou až 630 mm (24 7/8"))
Při skenování nebo výstupu podepřete originál rukou.
Při skenování originálu s krátkými okraji do 87 mm (3 1/2")
Originály vložte v orientaci podle následujících obrázků.

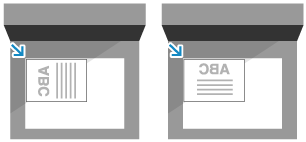

Při kopírování originálu velikosti A5
Chcete-li kopírovat originál velikosti A5, umístěte jej podle vyobrazení na následujících obrázcích.
Portrétová orientace (papír na výšku)
Krajinová orientace (papír na šířku)
Pro orientaci na výšku vyberte jako velikost kopírovacího papíru [A5].
Pro orientaci na šířku vyberte jako velikost kopírovacího papíru [A5R].

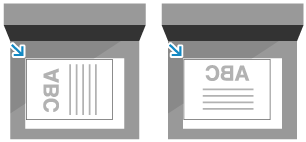

Při faxování nebo skenování originálu velikosti A5
Pokud chcete originál velikosti A5 faxovat nebo skenovat, umístěte jej v orientaci na šířku. Nastavte velikost skenování na [A5].
4
Po dokončení skenování originálů vyjměte vysunuté originály z výstupní přihrádky.
Během skenování originály nepřidávejte ani neodstraňujte.
Ponechání vysunutých originálů na výstupní přihrádce pro originály může mít za následek zachycení papíru.
Abyste originály nezapomněli ve výstupní přihrádce na originály, indikátor výstupu originálů () během operace svítí a po vysunutí všech originálů chvilku bliká.
) během operace svítí a po vysunutí všech originálů chvilku bliká.
