Alkuperäisten asettaminen
Aseta skannattavat, faksattavat tai kopioitavat asiakirjat, valokuvat ja muut tulostetut materiaalit (alkuperäiset) valotuslasille tai syöttölaitteeseen.
Määritä, käytetäänkö valotuslasia vai syöttölaitetta asiakirjan tyypin ja käytön mukaan.
Määritä, käytetäänkö valotuslasia vai syöttölaitetta asiakirjan tyypin ja käytön mukaan.
Valotuslasi
Skannaa alkuperäiset asiakirjat paikallaan. Alkuperäiset asiakirjat on asetettava yksi kerrallaan, mutta tämä takaa erittäin tarkan skannauksen.
Voit myös asettaa seuraavat alkuperäiset asiakirjat valotuslasille:
Voit myös asettaa seuraavat alkuperäiset asiakirjat valotuslasille:
Kirjat, paksu paperi, ohut paperi ja muut alkuperäiset asiakirjat, joita ei voi asettaa syöttölaitteeseen
Kuultopaperi, kalvot ja muut läpinäkyvät alkuperäiset asiakirjat
Syöttölaite
Syöttölaitteeseen voi asettaa useita alkuperäiskappaleita. Asetetut alkuperäiset asiakirjat syötetään ja skannataan automaattisesti arkki kerrallaan.
Alkuperäisten asiakirjojen molemmat puolet voidaan skannata samanaikaisesti.
Alkuperäisten asiakirjojen molemmat puolet voidaan skannata samanaikaisesti.
Riippumatta siitä, käytätkö valotuslasia vai syöttölaitetta, kun kopioit logolla varustetulle paperille tai käytät nidonta- tai rei'itystoimintoa, ole huolellinen alkuperäiskappaleen suunnan suhteen.
TÄRKEÄÄ
Aseta kuivat alkuperäiset asiakirjat
Ennen kuin asetat alkuperäiset asiakirjat, varmista, että niissä oleva muste, korjausneste tai liima on kuivunut kokonaan.
Alkuperäisten asettaminen valotuslasille
Katso valotuslasille asetettavien alkuperäisten asiakirjojen koot laitteen perustiedoista. Perustiedot
1
Avaa syöttölaite.
Avaa syöttölaite kokonaan. Jos alkuperäinen asetetaan niin, että syöttölaite ei ole täysin auki, alkuperäisen kokoa ei ehkä tunnisteta oikein.
2

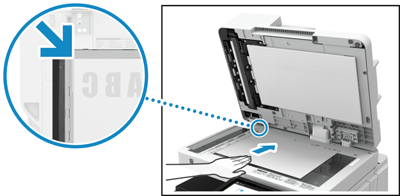

Aseta alkuperäinen valotuslasille kuvapuoli alaspäin ja kohdista alkuperäisen yläreuna valotuslasin vasempaan yläkulmaan.
Aseta alkuperäinen niin, että alkuperäisen ylä- ja alareuna ovat oikein päin omasta näkökulmastasi katsottuna.
Kun skannataan läpinäkyviä alkuperäisiä asiakirjoja
Kun skannaat kuultopaperia, kalvoja ja muita läpinäkyviä alkuperäisiä asiakirjoja, aseta päälle tavallinen valkoinen paperiarkki.
Kopioitaessa A5-kokoista alkuperäiskappaletta

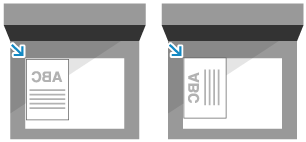

Kun haluat kopioida A5-kokoisen alkuperäiskappaleen, aseta se seuraavissa kuvissa osoitetulla tavalla.
Pystysuunta
Vaakasuunta
Valitse pystysuunnassa kopiopaperin kooksi [A5].
Valitse vaakasuunnassa kopiopaperin kooksi [A5R].
Skannattaessa tai faksattaessa A5-kokoista alkuperäiskappaletta
Kun haluat faksata tai skannata A5-kokoisen alkuperäiskappaleen, aseta se vaakasuunnassa. Aseta skannauskooksi [A5].
3
Sulje syöttölaite varovasti.
Määritä ennen skannausta paperikoko ja skannauskoko, jotka vastaavat alkuperäiskappaleen kokoa.
Älä sulje syöttölaitetta väkisin, kun asetat valotuslasille kirjan, lehden tai muun paksun alkuperäiskappaleen.
4
Kun skannaus on valmis, poista alkuperäinen valotuslasilta.
Kun suljet syöttölaitteen, varo, ettei valotuslasin läpi tuleva valo osu silmiisi.
Alkuperäisten asettaminen syöttölaitteeseen
Voit asettaa useita erikokoisia alkuperäisiä asiakirjoja.
Katso syöttölaitteeseen asetettavien alkuperäisten asiakirjojen koon ja tyypin tiedot syöttölaitteen tiedoista. Kaksipuolisen yhden pyyhkäisyn syöttölaiteen tekniset tiedot
Katso syöttölaitteeseen asetettavien alkuperäisten asiakirjojen koon ja tyypin tiedot syöttölaitteen tiedoista. Kaksipuolisen yhden pyyhkäisyn syöttölaiteen tekniset tiedot
TÄRKEÄÄ
Älä aseta seuraavia alkuperäisiä asiakirjoja, jotta voit estää paperitukokset syöttölaitteen sisällä:
Ryppyinen, rypistynyt, käpristynyt tai repeytynyt paperi
Hiilipaperi, päällystetty paperi, ohut läpikuultava paperi tai kalvot
Nidottu tai klemmarillinen paperi tai paperi, jossa on tarralappuja
lämpösiirtotulostimella tulostettu paperi
Paperi rei'itetyillä rei'illä
Älä aseta mitään ylimääräistä alkuperäiskappaleiden luovutustasolle, sillä alkuperäiset saattavat vaurioitua, jos teet niin.
Tarkista, että alkuperäiskappaleen tukilevy on alhaalla.
1
Kohdista liukuohjaimet vastaamaan alkuperäiskappaleiden kokoa.
Jos luovutettujen alkuperäiskappaleiden pino ei ole tasainen, nosta alkuperäiskappaleiden pysäytin.
2

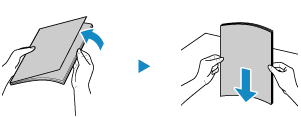

Tuuleta alkuperäiset asiakirjat ja tasaa reunat.
Tuuleta paperi pienissä nipuissa ja tasaa reunat napauttamalla paperia kevyesti tasaista alustaa vasten muutaman kerran.
3
Aseta skannattavien alkuperäisten asiakirjojen sivut tekstipuoli ylöspäin syöttölaitteeseen.
Kun alkuperäinen asiakirja on asetettu oikein, sen asettamisen merkkivalo (
) syttyy.
) syttyy.Työnnä paperia, kunnes paperin reuna on syöttölaitetta vasten.
Varmista, että lisätty alkuperäinen asiakirja ei ylitä täyttörajaa (
). Täyttörajan ylittymisestä saattaa seurata syöttövirheitä tai paperitukos.
). Täyttörajan ylittymisestä saattaa seurata syöttövirheitä tai paperitukos.Aseta alkuperäiskappale siten, että sen ylä- ja alaosa ovat oikein paikoillaan seuraavissa kuvissa osoitetulla tavalla.
Asetettaessa ohutpaperista tai pienikokoista alkuperäiskappaletta

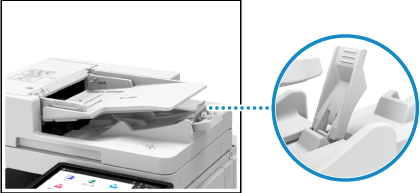

Kun asetat ohuita alkuperäiskappaleita (enintään 52 g/m² (kirjepaperi 14 lb)) tai enintään A6R-kokoisia alkuperäiskappaleita, nosta alkuperäiskappaleiden pysäytin.
Asetettaessa suurikokoista alkuperäistä asiakirjaa
Kun asetat LGL-kokoisia alkuperäiskappaleita, vedä ulos alkuperäiskappaleiden luovutustason jatke ja nosta alkuperäiskappaleiden pysäytin, jotta ne eivät roiku tason päädyn yli.
Asetettaessa ohutpaperista alkuperäistä asiakirjaa
Ohutpaperiset alkuperäiset asiakirjat voivat olla vaikeita asettaa, tai ne voivat rypistyä korkean lämpötilan ja kosteuden vuoksi.
Ohutpaperiset alkuperäiset asiakirjat, joita on vaikea asettaa syöttölaitteeseen, asetetaan siten, että alkuperäinen asiakirja asetetaan varovasti kaartaen eikä sitä työnnetä liian pitkälle. Jos alkuperäinen asiakirja asetetaan liian pitkälle, sitä ei syötetä oikein, ja seurauksena voi olla paperitukos.
Kun asetat pitkän alkuperäisen asiakirjan (jonka vaakapituus on enintään 630 mm (24 7/8"))
Tue alkuperäistä asiakirjaa käsilläsi skannattaessa tai tulostaessasi sitä.
Kun lisäät lyhytreunaisia alkuperäiskappaleita, joiden lyhyet reunat ovat enintään 87 mm (3 1/2")
Aseta alkuperäiskappaleiden suunta seuraavien kuvien mukaisesti.
Kopioitaessa A5-kokoista alkuperäiskappaletta

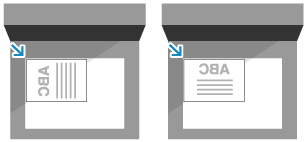

Kun haluat kopioida A5-kokoisen alkuperäiskappaleen, aseta se seuraavissa kuvissa osoitetulla tavalla.
Pystysuunta
Vaakasuunta
Valitse pystysuunnassa kopiopaperin kooksi [A5].
Valitse vaakasuunnassa kopiopaperin kooksi [A5R].
Skannattaessa tai faksattaessa A5-kokoista alkuperäiskappaletta
Kun haluat faksata tai skannata A5-kokoisen alkuperäiskappaleen, aseta se vaakasuunnassa. Aseta skannauskooksi [A5].
4
Kun alkuperäisten asiakirjojen skannaus on valmis, poista skannatut alkuperäiset asiakirjat alkuperäisten luovutustasolta.
Älä lisää alkuperäisiä asiakirjoja tai poista niitä skannauksen aikana.
Käsiteltyjen alkuperäisten asiakirjojen jättäminen alkuperäisen luovutusalustalle voi aiheuttaa paperitukoksen.
Jotta alkuperäiskappaleet eivät jäisi alkuperäiskappaleiden luovutustasolle, alkuperäiskappaleiden luovutuksen merkkivalo () syttyy, kun niitä luovutetaan, ja vilkkuu jonkin aikaa sen jälkeen, kun kaikki alkuperäiskappaleet on luovutettu.
) syttyy, kun niitä luovutetaan, ja vilkkuu jonkin aikaa sen jälkeen, kun kaikki alkuperäiskappaleet on luovutettu.
