Umieszczanie oryginałów
Umieść dokumenty, zdjęcia i inne materiały drukowane („oryginały”), które mają być zeskanowane, przefaksowane lub skopiowane, na płycie szklanej lub w podajniku.
W zależności od rodzaju dokumentu i sposobu jego użycia, zdecyduj, czy chcesz użyć szklanej płyty czy podajnika.
W zależności od rodzaju dokumentu i sposobu jego użycia, zdecyduj, czy chcesz użyć szklanej płyty czy podajnika.
Szklana płyta robocza
Skanuje oryginały w pozycji stacjonarnej. Oryginały muszą być umieszczane pojedynczo, ale zapewnia to bardzo dokładne skanowanie.
Na szklanej szybie możesz też umieścić następujące oryginały:
Na szklanej szybie możesz też umieścić następujące oryginały:
Książki, gruby papier, cienki papier i inne oryginały, których nie można umieścić w podajniku
Kalkę kreślarską, folie i inne przezroczyste oryginały
Podajnik
W podajniku możesz umieścić wiele arkuszy oryginałów. Ułożone oryginały są podawane i skanowane automatycznie, arkusz po arkuszu.
Obie strony oryginałów mogą być skanowane jednocześnie.
Obie strony oryginałów mogą być skanowane jednocześnie.
Niezależnie od tego, czy korzystasz z płyty szklanej, czy podajnika, podczas kopiowania na papierze z logo lub korzystania z funkcji zszywania, należy zachować ostrożność w przypadku orientacji oryginału.
WAŻNE
Umieszczanie suchych oryginałów
Przed umieszczeniem oryginałów upewnij się, że tusz, korektor lub klej, które się na nich znajdują, całkowicie wyschły.
Umieszczanie oryginałów na płycie szklanej
Informacje na temat rozmiaru oryginałów, które można umieścić na szklanej płycie, znajdują się w podstawowych danych technicznych urządzenia. Podstawowe specyfikacje
1
Otwórz podajnik.
Otwórz całkowicie podajnik. Jeśli oryginał zostanie umieszczony z podajnikiem niecałkowicie otwartym, rozmiar oryginału może nie zostać prawidłowo wykryty.
2

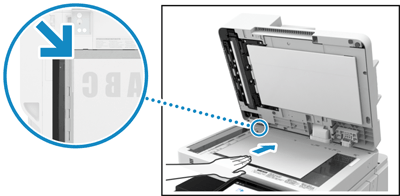

Połóż zeskanowany oryginał stroną do dołu na szklanej płycie skanera, wyrównując róg oryginału z lewym górnym rogiem szklanej płyty.
Umieść oryginał tak, aby jego górna i dolna część znajdowały się w prawidłowej pozycji z Twojego punktu widzenia.
Podczas skanowania przezroczystych oryginałów
Podczas skanowania kalki technicznej, przezroczy i innych przezroczystych oryginałów umieść na wierzchu arkusz zwykłego białego papieru.
Podczas kopiowania oryginału w formacie A5

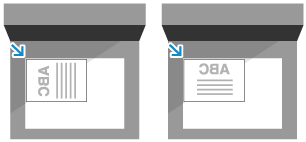

Aby skopiować oryginał formatu A5, umieść go w sposób przedstawiony na poniższych ilustracjach.
Orientacja pionowa
Orientacja pozioma
W przypadku orientacji pionowej jako format papieru do kopiowania wybierz [A5].
W przypadku orientacji poziomej jako format papieru do kopiowania wybierz [A5R].
Podczas faksowania lub skanowania oryginału w formacie A5

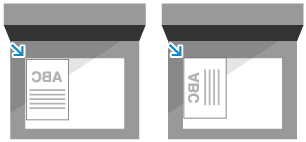

Aby wysłać faksem albo zeskanować oryginał formatu A5 umieść go w orientacji poziomej. Ustaw format skanowania na [A5]
3
Delikatnie zamknij podajnik.
Przed rozpoczęciem skanowania określ rozmiar papieru i rozmiar skanowania pasujący do rozmiaru oryginału.
Nie należy na siłę zamykać podajnika po włożeniu do niego książki, czasopisma lub innego grubego oryginału.
4
Po zakończeniu skanowania oryginałów zdejmij je ze szklanej płyty.
Zamykając podajnik, należy uważać, by nie narażać oczu na światło emitowane przez szklaną płytę roboczą.
Umieszczanie oryginałów w podajniku
Można umieścić wiele oryginałów o różnych rozmiarach.
Informacje na temat rozmiaru oryginałów, które można umieścić w podajniku, znajdują się w danych technicznych podajnika. Specyfikacja dwustronnego podajnika Single Pass
Informacje na temat rozmiaru oryginałów, które można umieścić w podajniku, znajdują się w danych technicznych podajnika. Specyfikacja dwustronnego podajnika Single Pass
WAŻNE
Aby zapobiec zacięciom papieru w podajniku, nie należy umieszczać w nim następujących oryginałów:
Pomarszczonego, pogniecionego, zwiniętego lub podartego papieru
Kalki, papierów powlekanych, cienkich papierów półprzezroczystych lub folii
Zszytego lub spiętego papieru albo papieru z karteczkami samoprzylepnymi
Papieru wydrukowanego przez drukarkę termiczną
Papieru z dziurkami
Na tacy wyprowadzania oryginałów nie należy umieszczać żadnych przedmiotów, gdyż może to uszkodzić twoje oryginały.

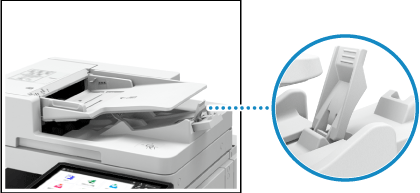

Należy sprawdzić czy obniżono element ustalający oryginału.
1
Wyrównać przesuwne prowadnice do formatu oryginałów.
Jeżeli oryginały nie są równomiernie ułożone, wystarczy podnieść ogranicznik oryginału.
2

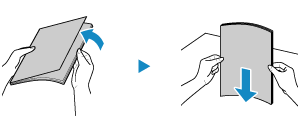

Przekartkuj oryginały i wyrównaj krawędzie.
Przekartkuj papier małymi partiami i wyrównaj krawędzie, stukając kilka razy papierem o płaską powierzchnię.
3
Umieść w podajniku oryginały do skanowania stroną zadrukowaną do góry.

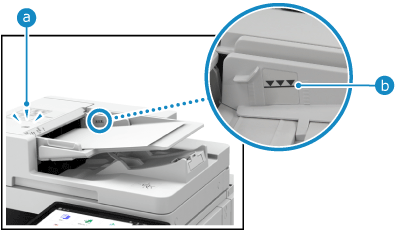

Po prawidłowym umieszczeniu oryginału zaświeci się wskaźnik ułożenia oryginału (
).
).Wsuń papier tak, aby krawędź oryginału przylegała do podajnika.
Upewnij się, że umieszczone oryginały nie przekraczają linii limitu załadowania. (
). Jeśli przekraczają one linię limitu obciążenia, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.
). Jeśli przekraczają one linię limitu obciążenia, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.Umieść oryginał tak, aby jego górna i dolna krawędź były zwrócone w odpowiednią stronę, zgodnie z poniższymi ilustracjami.
Podczas umieszczania cienkiego papieru lub małego oryginału
Podczas umieszczania cienkich oryginałów (52 g/m² (14 funtów biurowy) lub mniej) lub w rozmiarze oryginałów A6R lub mniejszym, należy podnieść element ustalający oryginałów.
Umieszczanie oryginału o dużym formacie
Podczas ładowania oryginałów w rozmiarach LGL, należy wysunąć rozszerzenie tacy na wydruk oryginałów i podnieść ogranicznik oryginału, aby zapobiec wypadnięciu końców oryginałów z tacy.
Podczas umieszczania cienkiego papieru oryginału
Cienkie oryginały papierowe mogą być trudne do umieszczenia lub mogą zostać pomarszczone w środowisku pracy o wysokiej temperaturze i wilgotności.
W przypadku oryginałów z cienkiego papieru, które trudno umieścić w podajniku, umieść oryginał, delikatnie go zaginając i nie wsuwając go zbyt daleko. Jeśli oryginał zostanie wsunięty zbyt głęboko, nie zostanie podany prawidłowo i może spowodować zacięcie papieru.
Podczas umieszczania długiego oryginału (oryginał o długości poziomej do 630 mm (24 7/8"))
Podtrzymuj oryginał dłonią podczas jego skanowania lub drukowania.
Podczas ładowania oryginałów o krótkich krawędziach 3 1/2" (87 mm) lub mniejszych
Oryginały należy ustawić zgodnie z poniższymi ilustracjami.
Podczas kopiowania oryginału w formacie A5

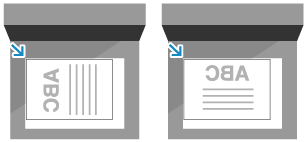

Aby skopiować oryginał formatu A5, umieść go w sposób przedstawiony na poniższych ilustracjach.
Orientacja pionowa
Orientacja pozioma
W przypadku orientacji pionowej jako format papieru do kopiowania wybierz [A5].
W przypadku orientacji poziomej jako format papieru do kopiowania wybierz [A5R].
Podczas faksowania lub skanowania oryginału w formacie A5
Aby wysłać faksem albo zeskanować oryginał formatu A5 umieść go w orientacji poziomej. Ustaw format skanowania na [A5]
4
Po zakończeniu skanowania oryginałów wyjmij je z tacy wyprowadzającej oryginały.
Nie dodawaj oryginałów ani nie wyjmuj ich podczas skanowania.
Pozostawienie wysuniętych oryginałów na tacy wyprowadzającej oryginały może spowodować zacięcie papieru.
W celu zapobieżenia pozostawieniu oryginałów na tacy wyprowadzającej oryginały wskaźnik () wyprowadzanych oryginałów świeci podczas wyprowadzania oryginalnych dokumentów, a następnie miga chwilę po wyprowadzeniu wszystkich arkuszy.
) wyprowadzanych oryginałów świeci podczas wyprowadzania oryginalnych dokumentów, a następnie miga chwilę po wyprowadzeniu wszystkich arkuszy.
