Размещение оригиналов
Помещайте документы, фотографии или другие печатные материалы («оригиналы»), которые требуется отсканировать, отправить по факсу или скопировать, на стекло экспонирования или в устройство подачи.
Какой вариант использовать — стекло для экспонирования или устройство подачи — зависит от типа документа и операции.
Какой вариант использовать — стекло для экспонирования или устройство подачи — зависит от типа документа и операции.
Стекло экспонирования
Сканирует оригиналы в неподвижном положении. Оригиналы необходимо размещать по одному, однако это обеспечивает высокую точность сканирования.
На стекло для экспонирования также можно класть следующие оригиналы:
На стекло для экспонирования также можно класть следующие оригиналы:
Книги, толстую бумагу, тонкую бумагу и другие оригиналы, которые нельзя поместить в устройство подачи.
Кальку и различные прозрачные оригиналы
Устройство подачи
В устройство подачи можно поместить несколько листов оригиналов. Находящиеся там оригиналы подаются и сканируются автоматически по одному за раз.
Одновременно можно сканировать обе стороны оригинала.
Одновременно можно сканировать обе стороны оригинала.
Независимо от того, используете ли вы стекло экспонирования или устройство подачи, при копировании на бумагу с логотипом или использовании функции сшивания обращайте внимание на ориентацию оригинала.
ВАЖНО
Размещение сухих оригиналов
Перед тем, как размещать оригиналы, удостоверьтесь, что нанесенные на них чернила, корректурная жидкость или клей полностью высохли.
Размещение оригиналов на стекле экспонирования
Размеры оригиналов, которые можно поместить на стекло для экспонирования, приведены в основных технических характеристиках аппарата. Основные технические характеристики
1
Откройте устройство подачи.
Полностью откройте устройство подачи. Если оригинал помещен в не полностью открытое устройство подачи, формат оригинала может быть определен неправильно.
2

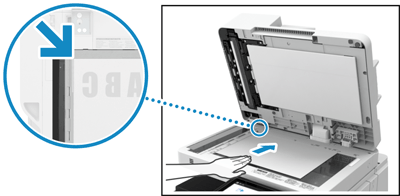

Поместите оригинал на стекло для экспонирования сканируемой стороной вниз, совместив угол оригинала с верхним левым углом стекла для экспонирования.
Разместите оригинал так, чтобы его верхняя и нижняя части располагались правильно с вашей точки зрения.
При сканировании прозрачных оригиналов
При сканировании кальки или прозрачных оригиналов положите поверх лист белой бумаги.

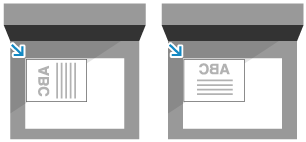

При копировании оригинала формата А5
Чтобы скопировать оригинал формата A5, разместите его так, как показано на следующих рисунках.
Книжная ориентация
Альбомная ориентация
Для книжной ориентации выберите [A5] в качестве формата бумаги для копирования.
Для альбомной ориентации выберите [A5R] в качестве формата бумаги для копирования.
При отправке факса или сканировании оригинала формата А5
Чтобы отправить по факсу или отсканировать оригинал формата A5, разместите его в альбомной ориентации. Задайте [A5] в качестве формата сканирования.
3
Осторожно закройте податчик.
Перед началом сканирования укажите формат бумаги и размер сканирования для сопоставления с размером оригинала.
Не нажимайте на устройство подачи с силой, чтобы закрыть его, помещая в него книгу, журнал или другой толстый оригинал.
4
По завершении сканирования оригинала, уберите его со стекла для экспонирования.
Закрывая устройство подачи, будьте осторожны, чтобы в глаза не попадал свет, идущий через стекло экспонирования.
Размещение оригиналов в устройстве подачи
Вы можете разместить несколько оригиналов разного формата.
Форматы и типы оригиналов, которые можно поместить в устройство подачи, приведены в технических характеристиках устройства подачи. Технические характеристики устройства подачи для 2-сторонней печати одним прохождением
Форматы и типы оригиналов, которые можно поместить в устройство подачи, приведены в технических характеристиках устройства подачи. Технические характеристики устройства подачи для 2-сторонней печати одним прохождением
ВАЖНО
Во избежание замятия бумаги внутри устройства подачи не помещайте в него следующие оригиналы:
Помятую, перегнутую, скрученную или порванную бумагу
Копировальную бумагу, бумагу с покрытием, тонкую полупрозрачную бумагу или OHP-пленки
Сшитую или скрепленную бумагу, а также бумагу на клейкой основе
документы, напечатанные на термопринтере;
Бумагу с перфорированными отверстиями
Не помещайте никакие предметы в выводной лоток, так как это может привести к повреждению оригиналов.
Убедитесь, что ограничитель оригиналов опущен.
1
Выровняйте скользящие направляющие в соответствии с форматом оригиналов.
Если выходные оригиналы уложены неровно, просто поднимите стопор оригиналов.
2

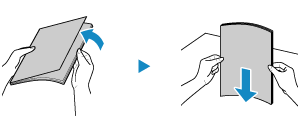

Расправьте оригиналы и совместите их края.
Расправляйте бумагу небольшими пачками и совмещайте края листов, постукивая их о плоскую поверхность.
3
Поместите оригиналы для сканирования в устройство подачи лицевой стороной вверх.

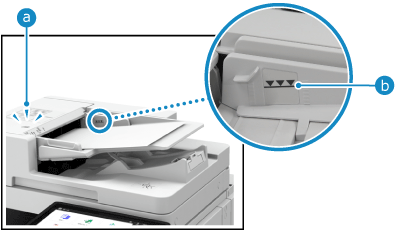

При правильном расположении оригинала загорается индикатор установки оригиналов (
).
).Вставьте бумагу так, чтобы край оригинала упирался в устройство подачи.
Проследите за тем, чтобы размещенные оригиналы не находились выше линии ограничения загрузки (
). Если оригиналы находятся за этой линией, возможна их неправильная подача или замятие.

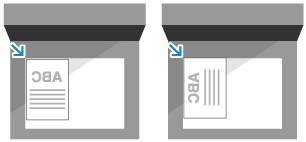

). Если оригиналы находятся за этой линией, возможна их неправильная подача или замятие.Разместите оригинал так, чтобы верхняя и нижняя его части были расположены правильно, как показано на рисунках ниже.
При размещении оригинала на тонкой бумаге или оригинала небольшого формата

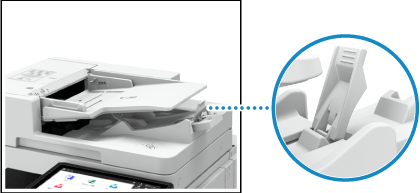

При размещении тонких оригиналов (52 г/м² (14 фунт. высокосортная) или менее) или оригиналов в формате A6R либо меньших форматов поднимите ограничитель оригиналов.
При размещении крупноформатного оригинала
При загрузке оригиналов формата LGL вытащите удлинитель выходного лотка оригиналов и поднимите стопор оригиналов, чтобы концы оригиналов не свисали с края лотка.
При размещении оригинала на тонкой бумаге
Оригиналы на тонкой бумаге может быть трудно поместить, они могут мяться из-за использования в условиях высокой температуры и влажности.
Оригиналы на тонкой бумаге, которые трудно поместить в устройство подачи, помещайте, слегка сгибая и не вставляя слишком далеко. Если оригинал вставить слишком далеко, он не будет правильно подаваться, что может привести к замятию бумаги.
При размещении длинного оригинала (оригинал с длиной по горизонтали до 630 мм (24 7/8"))
Поддерживайте оригинал рукой во время его сканирования или вывода.
При загрузке оригиналов с короткими краями размером 87 мм (3 1/2 дюйма) или меньше

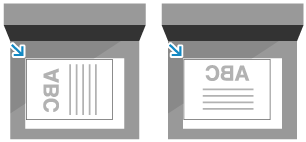

Расположите оригиналы, как показано на следующих иллюстрациях.
При копировании оригинала формата А5
Чтобы скопировать оригинал формата A5, разместите его так, как показано на следующих рисунках.
Книжная ориентация
Альбомная ориентация
Для книжной ориентации выберите [A5] в качестве формата бумаги для копирования.
Для альбомной ориентации выберите [A5R] в качестве формата бумаги для копирования.
При отправке факса или сканировании оригинала формата А5
Чтобы отправить по факсу или отсканировать оригинал формата A5, разместите его в альбомной ориентации. Задайте [A5] в качестве формата сканирования.
4
По завершении сканирования оригиналов, извлеките выброшенные оригиналы из лотка для вывода оригиналов.
Не добавляйте и не убирайте оригиналы во время сканирования.
Если оставить выброшенные оригиналы в лотке для вывода оригиналов, это может привести к замятию бумаги.
Чтобы предотвратить оставление оригинала в лотке для вывода оригиналов, индикатор вывода оригиналов светится () во время вывода оригиналов и мигает некоторое время после вывода всех оригиналов.
) во время вывода оригиналов и мигает некоторое время после вывода всех оригиналов.
