Posizionamento degli originali
Posizionare documenti, foto e altri materiali stampati ("originali") da acquisire, inviare via fax o copiare sul vetro di lettura o nell’alimentatore.
Scegliere se utilizzare il vetro di lettura o l’alimentatore a seconda del tipo di documento e dell’utilizzo.
Scegliere se utilizzare il vetro di lettura o l’alimentatore a seconda del tipo di documento e dell’utilizzo.
Vetro di lettura
Consente d scansionare gli originali in una posizione fissa. È necessario posizionare gli originali uno alla volta, ma garantisce una scansione ad alta precisione.
È anche possibile posizionare i seguenti originali sul vetro di lettura:
È anche possibile posizionare i seguenti originali sul vetro di lettura:
Libri, carta spessa, carta sottile e altri originali che non possono essere posizionati nell’alimentatore
Carta per tracciatura, lucidi e altri originali trasparenti
Alimentatore
È possibile posizionare più fogli nell'alimentatore. Gli originali posizionati vengono alimentati e scansionati automaticamente un foglio alla volta.
È possibile acquisire entrambi i lati degli originali contemporaneamente.
È possibile acquisire entrambi i lati degli originali contemporaneamente.
A prescindere dal fatto che si utilizzi il vetro di lettura o l'alimentatore, quando si copia su carta con logo o si usa la funzione di pinzatura (per il modello con finisher), occorre prestare attenzione all'orientamento dell'originale.
IMPORTANTE
Posizionare originali asciutti
Prima di posizionare gli originali, assicurarsi che eventuali tracce di inchiostro, correttore o colla presenti su di essi si siano asciugate completamente.
Posizionamento degli originali sul vetro di lettura
Per il formato degli originali che è possibile posizionare sul vetro di lettura, vedere le specifiche di base della macchina. Specifiche di base
1
Aprire l’alimentatore.
2

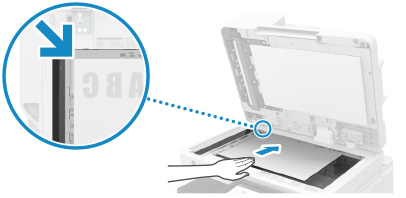

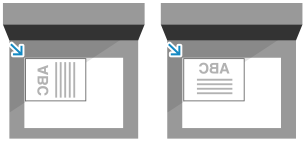

Posizionare il lato dell'originale da scansionare rivolto verso il basso sul vetro di lettura, allineando l'angolo dell'originale con l'angolo superiore sinistro del vetro di lettura.
Posizionare l'originale in modo tale che la parte superiore e la parte inferiore siano posizionate correttamente dal proprio punto di vista.
Quando si esegue la scansione di originali trasparenti
Quando si esegue la scansione di carta per tracciatura, lucidi e altri originali trasparenti, posizionare un foglio di carta bianca comune sopra.
Quando si copia un originale di formato A5

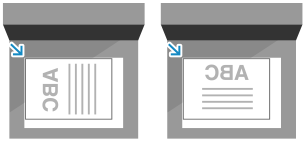

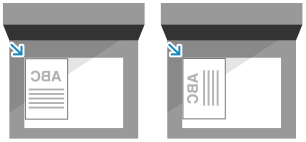

Quando si copia un originale di formato A5, posizionare l’originale facendo attenzione all’orientamento.
Quando si posiziona l’originale con orientamento verticale
Impostare il formato della carta per copiatura su [A5].
Quando si posizione l’originale con orientamento orizzontale
Impostare il formato della carta per copiatura su [A5R].
3
Chiudere delicatamente l’alimentatore.
Prima di iniziare la scansione, specificare il formato della carta e formato della scansione in base al formato dell'originale.
Non spingere con forza l'alimentatore per chiuderlo quando si posiziona un libro, una rivista o altri originali spessi.
4
Al termine della scansione dell’originale, rimuovere l’originale dal vetro di lettura.
Quando si chiude l'alimentatore, prestare attenzione a non guardare direttamente in direzione della luce emessa attraverso il vetro di lettura.
Inserimento degli originali nell'alimentatore
Per il formato e il tipo di originali che è possibile posizionare nell’alimentatore, fare riferimento alle specifiche dell'alimentatore. Specifiche dell'alimentatore fronte-retro un passaggio
IMPORTANTE
Per evitare inceppamenti della carta all’interno dell’alimentatore, non posizionare i seguenti originali:
Carta sgualcita, piegata, increspata o strappata
Carta carbone, carta patinata, carta traslucida sottile o lucidi
Carta pinzata/con clip o carta con post-it
Carta stampata da stampanti termiche
Carta con fori
1
Allineare le guide scorrevoli in base al formato degli originali.
2

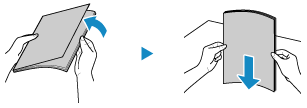

Smazzare gli originali e allineare i bordi.
Suddividere la carta in piccole risme e allineare i bordi battendo alcune volte la carta su una superficie piana.
3
Posizionare i lati degli originali da scansionare rivolti verso l'alto nell'alimentatore.

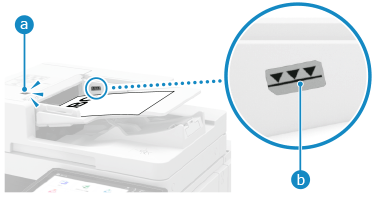

Quando l'originale è posizionato correttamente, l'indicatore di presenza degli originali (
) si illumina.
) si illumina.Posizionare l'originale in modo tale che la parte superiore e la parte inferiore siano posizionate correttamente dal proprio punto di vista.
Inserire la carta in modo che il bordo dell'originale sia a contatto con l'alimentatore.
Assicurarsi che gli originali posizionati non superino la linea di carico limite (
). Se la superano, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
). Se la superano, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.Quando si esegue la scansione di originali sottili (52 g/m² (14 lb alta qualità) o meno), di formato A6R o di originali più piccoli, sollevare il fermo originali.
Quando si copia un originale di formato A5

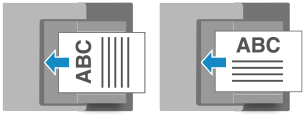

Quando si copia un originale di formato A5, posizionare l’originale facendo attenzione all’orientamento.
Quando si posiziona l’originale con orientamento verticale
Impostare il formato della carta per copiatura su [A5].
Quando si posizione l’originale con orientamento orizzontale
Impostare il formato della carta per copiatura su [A5R].
Quando si posiziona un originale con formato originale LGL

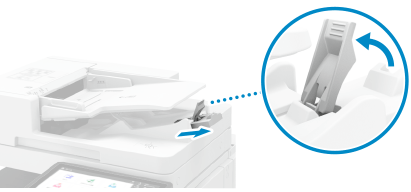

Estrarre l’estensione del vassoio originale di alimentazione e sollevare il ferma originali prima di posizionare l’originale in modo da evitare che l’originale fuoriesca o cada.
Se gli originali non sono impilati in modo uniforme, è sufficiente sollevare il ferma originali.
Se gli originali non sono impilati in modo uniforme, è sufficiente sollevare il ferma originali.
Quando si posiziona un originale di carta sottile
Gli originali di carta sottile potrebbero essere difficili da posizionare oppure si potrebbero sgualcire se usati in un ambiente caratterizzato da temperature e livelli di umidità elevati.
Se gli originali di carta sottile sono difficili da posizionare nell'alimentatore, incurvarli leggermente e non inserirli troppo in profondità. Se l'originale viene inserito troppo, non sarà alimentato correttamente e la carta potrebbe incepparsi.
Quando si esegue la scansione di un originale con bordi corti di 87 mm (3 1/2") o meno
Posizionare l'originale in modo tale che la parte superiore e la parte inferiore siano posizionate correttamente dal proprio punto di vista.
Quando si posiziona un originale lungo
Sostenere l'originale con la mano in fase di scansione e di uscita.
Per informazioni dettagliate sulle dimensioni degli originali lunghi che possono essere inseriti nell'alimentatore, vedere le specifiche dell'alimentatore della macchina. Specifiche dell'alimentatore fronte-retro un passaggio
4
Allineare le guide scorrevoli ai bordi degli originali.
Guide scorrevoli allineate e troppo larghe o troppo strette possono provocare inceppamenti o un'errata alimentazione dei fogli.
5
Al termine della scansione, rimuovere gli originali espulsi dal vassoio di consegna.
Non aggiungere o rimuovere originali durante la scansione.
Se gli originali espulsi vengono lasciati nel vassoio di consegna, potrebbe verificarsi un inceppamento della carta.
Per evitare che gli originali vengano dimenticati nell'apposito vassoio di consegna, questo indicatore dell’originale espulso () si illumina mentre gli originali vengono espulsi e lampeggia per qualche istante dopo la consegna di tutti gli originali.
) si illumina mentre gli originali vengono espulsi e lampeggia per qualche istante dopo la consegna di tutti gli originali.
