Umieszczanie oryginałów
Umieść dokumenty, zdjęcia i inne materiały drukowane („oryginały”), które mają być zeskanowane, przefaksowane lub skopiowane, na płycie szklanej lub w podajniku.
W zależności od rodzaju dokumentu i sposobu jego użycia, zdecyduj, czy chcesz użyć szklanej płyty czy podajnika.
W zależności od rodzaju dokumentu i sposobu jego użycia, zdecyduj, czy chcesz użyć szklanej płyty czy podajnika.
Szklana płyta robocza
Skanuje oryginały w pozycji stacjonarnej. Oryginały muszą być umieszczane pojedynczo, ale zapewnia to bardzo dokładne skanowanie.
Na szklanej szybie możesz też umieścić następujące oryginały:
Na szklanej szybie możesz też umieścić następujące oryginały:
Książki, gruby papier, cienki papier i inne oryginały, których nie można umieścić w podajniku
Kalkę kreślarską, folie i inne przezroczyste oryginały
Podajnik
W podajniku możesz umieścić wiele arkuszy oryginałów. Ułożone oryginały są podawane i skanowane automatycznie, arkusz po arkuszu.
Obie strony oryginałów mogą być skanowane jednocześnie.
Obie strony oryginałów mogą być skanowane jednocześnie.
Niezależnie od tego, czy korzystasz z płyty szklanej, czy podajnika, podczas kopiowania na papierze z logo lub korzystania zz funkcji zszywania (w przypadku modelu z modułem wykańczania), należy zachować ostrożność w przypadku orientacji oryginału.
WAŻNE
Umieszczanie suchych oryginałów
Przed umieszczeniem oryginałów upewnij się, że tusz, korektor lub klej, które się na nich znajdują, całkowicie wyschły.
Umieszczanie oryginałów na płycie szklanej
Informacje na temat rozmiaru oryginałów, które można umieścić na szklanej płycie, znajdują się w podstawowych danych technicznych urządzenia. Podstawowe specyfikacje
1
Otwórz podajnik.
2

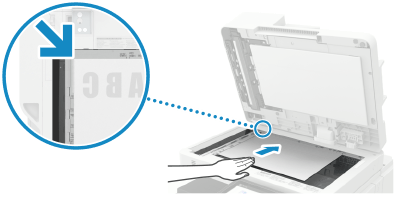

Połóż zeskanowany oryginał stroną do dołu na szklanej płycie skanera, wyrównując róg oryginału z lewym górnym rogiem szklanej płyty.
Umieść oryginał tak, aby jego górna i dolna część znajdowały się w prawidłowej pozycji z Twojego punktu widzenia.
Podczas skanowania przezroczystych oryginałów
Podczas skanowania kalki technicznej, przezroczy i innych przezroczystych oryginałów umieść na wierzchu arkusz zwykłego białego papieru.

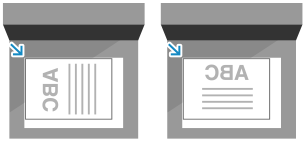

Podczas kopiowania oryginału w formacie A5

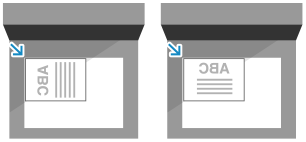

Podczas kopiowania oryginału w formacie A5 należy umieścić oryginał, zwracając uwagę na jego orientację.

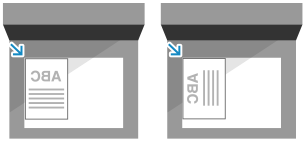

Podczas umieszczania oryginału w orientacji pionowej
Ustaw rozmiar papieru do kopiowania na [A5].
W przypadku umieszczania oryginału w orientacji poziomej
Ustaw rozmiar papieru do kopiowania na [A5R].
3
Delikatnie zamknij podajnik.
Przed rozpoczęciem skanowania określ rozmiar papieru i rozmiar skanowania pasujący do rozmiaru oryginału.
Nie należy na siłę zamykać podajnika po włożeniu do niego książki, czasopisma lub innego grubego oryginału.
4
Po zakończeniu skanowania oryginałów zdejmij je ze szklanej płyty.
Zamykając podajnik, należy uważać, by nie narażać oczu na światło emitowane przez szklaną płytę roboczą.
Umieszczanie oryginałów w podajniku
Informacje na temat rozmiaru oryginałów, które można umieścić w podajniku, znajdują się w danych technicznych podajnika.Specyfikacja dwustronnego podajnika Single Pass
WAŻNE
Aby zapobiec zacięciom papieru w podajniku, nie należy umieszczać w nim następujących oryginałów:
Pomarszczonego, pogniecionego, zwiniętego lub podartego papieru
Kalki, papierów powlekanych, cienkich papierów półprzezroczystych lub folii
Zszytego lub spiętego papieru albo papieru z karteczkami samoprzylepnymi
Papieru wydrukowanego przez drukarkę termiczną
Papieru z dziurkami
1
Wyrównać przesuwne prowadnice do formatu oryginałów.
2
Przekartkuj oryginały i wyrównaj krawędzie.
Przekartkuj papier małymi partiami i wyrównaj krawędzie, stukając kilka razy papierem o płaską powierzchnię.
3

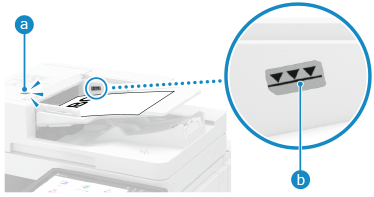

Umieść w podajniku oryginały do skanowania stroną zadrukowaną do góry.
Po prawidłowym umieszczeniu oryginału zaświeci się wskaźnik ułożenia oryginału (
).
).Umieść oryginał tak, aby jego górna i dolna część znajdowały się w prawidłowej pozycji z Twojego punktu widzenia.
Wsuń papier tak, aby krawędź oryginału przylegała do podajnika.
Upewnij się, że umieszczone oryginały nie przekraczają linii limitu załadowania. (
). Jeśli przekraczają one linię limitu obciążenia, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.
). Jeśli przekraczają one linię limitu obciążenia, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.Podczas skanowania cienkich oryginałów (52 g/m² (14 funtów biurowy) lub mniej) lub w rozmiarze oryginałów A6R lub mniejszym, należy podnieść element ustalający oryginałów.

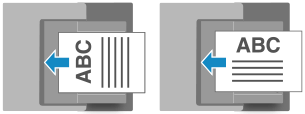

Podczas kopiowania oryginału w formacie A5
Podczas kopiowania oryginału w formacie A5 należy umieścić oryginał, zwracając uwagę na jego orientację.
Podczas umieszczania oryginału w orientacji pionowej
Ustaw rozmiar papieru do kopiowania na [A5].
W przypadku umieszczania oryginału w orientacji poziomej
Ustaw rozmiar papieru do kopiowania na [A5R].
W przypadku umieszczania oryginału o rozmiarze LGL

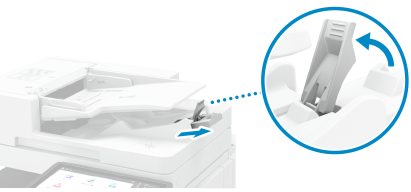

Przed ułożeniem oryginału wyciągnij przedłużenie tacy podawania oryginałów i unieś ogranicznik oryginału, aby zapobiec opadaniu lub wypadaniu oryginału.
Jeżeli oryginały nie są równomiernie ułożone, wystarczy podnieść ogranicznik oryginału.
Jeżeli oryginały nie są równomiernie ułożone, wystarczy podnieść ogranicznik oryginału.
Podczas umieszczania cienkiego papieru oryginału
Cienkie oryginały papierowe mogą być trudne do umieszczenia lub mogą zostać pomarszczone w środowisku pracy o wysokiej temperaturze i wilgotności.
W przypadku oryginałów z cienkiego papieru, które trudno umieścić w podajniku, umieść oryginał, delikatnie go zaginając i nie wsuwając go zbyt daleko. Jeśli oryginał zostanie wsunięty zbyt głęboko, nie zostanie podany prawidłowo i może spowodować zacięcie papieru.
Podczas skanowania oryginału o krótkich krawędziach wynoszących 87 mm (3 1/2") lub mniej
Umieść oryginał tak, aby góra i dół były ustawione prawidłowo z Twojego punktu widzenia.
Podczas umieszczania długich oryginałów
Podtrzymuj oryginał dłonią podczas jego skanowania lub drukowania.
Szczegółowe informacje na temat rozmiarów długich oryginałów, które można umieścić w podajniku, znajdują się w specyfikacji podajnika urządzenia. Specyfikacja dwustronnego podajnika Single Pass
4
Upewnij się, że ustawienie przesuwnych prowadnic odpowiada krawędziom oryginałów.
Zbyt luźne lub zbyt ciasne ustawienie prowadnic przesuwanych może powodować nieprawidłowe podawanie papieru lub zacięcie papieru.
5
Po zakończeniu skanowania oryginałów wyjmij je z tacy wyprowadzającej oryginały.
Nie dodawaj oryginałów ani nie wyjmuj ich podczas skanowania.
Pozostawienie wysuniętych oryginałów na tacy wyprowadzającej oryginały może spowodować zacięcie papieru.
W celu zapobieżenia pozostawieniu oryginałów na tacy wyprowadzającej oryginały wskaźnik () wyprowadzanych oryginałów świeci podczas wyprowadzania oryginalnych dokumentów, a następnie miga chwilę po wyprowadzeniu wszystkich arkuszy.
) wyprowadzanych oryginałów świeci podczas wyprowadzania oryginalnych dokumentów, a następnie miga chwilę po wyprowadzeniu wszystkich arkuszy.
