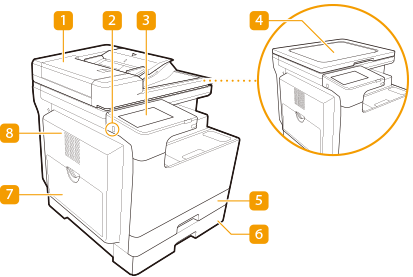

Přední strana
Je-li připojen Cassette Feeding Module-AM:
Podavač (imageRUNNER 2425i II)
Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, originály se skenují postupně bez přerušení. Podavač pro dvoustranný jednoprůchodový tisk (Single Pass DADF-D)
USB port (levá přední strana stroje)
Ke stroji lze připojit zařízení, jako např. paměťové zařízení USB. Připojení paměťového zařízení USB
V případě některých paměťových médií se může stát, že nedokáží uložit data správně.
USB port (na levé přední straně stroje) podporuje standard USB 2.0.
Ovládací panel
Ovládací panel obsahuje tlačítko Domů, displej, indikátory stavu atd. Prostřednictvím ovládacího panelu lze provádět všechny operace a zadávat nastavení. Ovládací panel
Kryt kopírovací desky (imageRUNNER 2425 II)
Slouží k zajištění originálů uložených na skleněné desce.
Zásuvka na papír 1
Zde ukládejte typ papíru, který často používáte. Zásuvka na papír
Zásuvka na papír 2
Zde ukládejte typ papíru, který často používáte. Zásuvka na papír
Víceúčelová přihrádka
Uložte papír do víceúčelové přihrádky, jestliže chcete použít jiný typ papíru, než jaký je uložen v zásuvce na papír.
Kryt na levé straně hlavní jednotky
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru v hlavní jednotce nebo zdroji papíru

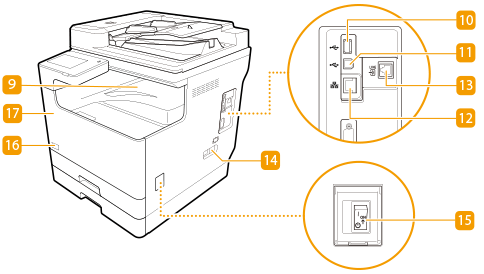

Výstupní přihrádka
Po dokončení tisku zde vystoupí papír.
USB port (pravá zadní strana stroje)
Ke stroji můžete připojit zařízení, jako je např. externí pevný disk.
USB port (na pravé zadní straně stroje) podporuje USB 2.0.
USB konektor
Kabel USB použijte pro propojení stroje s počítačem.
USB konektor podporuje USB 2.0.
Port LAN
Kabel LAN použijte pro propojení stroje a kabelového směrovače LAN apod. Nastavení síťového prostředí
Konektor telefonní linky (LINE)
Telefonní kabel použijte pro připojení zařízení k telefonní lince.
Zásuvka napájení
Slouží k připojení napájecí šňůry.
Vypínač
Stiskněte vypínač při zapínání nebo vypínání stroje.
Kód toneru
Tímto kódem je označen typ originálního toneru, který lze používat v tomto stroji.Používejte toner s kódem, který obsahuje stejná písmena jako kód na předním krytu stroje.
Přední kryt
Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu. Výměna tonerové kazety
|
|
Další informace o nastavení volitelného zařízení nainstalovaného na stroji viz v Možnosti.
|
Připojení paměťového zařízení USB
Do portů USB umístěných na levé přední straně stroje můžete připojit paměťové zařízení USB a tisknout data přímo z paměťového zařízení USB. Originály naskenované na stroji lze také přímo uložit do paměťového zařízení USB. Práce s daty na paměťovém médiu
|
|
Při připojování paměťového zařízení USB ke stroji dbejte na to, aby bylo orientováno správným směrem. Jestliže je nepřipojíte řádným způsobem, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Při odebírání paměťového zařízení USB se řiďte náležitým postupem. Odebrání paměťového média Když tak neučiníte, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Můžete použít paměťové zařízení USB se systémem souborů FAT32 (do 32 GB) nebo exFAT (do 2 TB).
|
|
|
Nepodporovaná zařízení a použitíPaměťová média se zabezpečovacími funkcemi
Paměťová média neodpovídající parametrům USB
Čtečky paměťových karet připojené přes USB
Připojení paměťového média pomocí prodlužovacího kabelu
Připojení paměťového média přes rozbočovač USB
|
