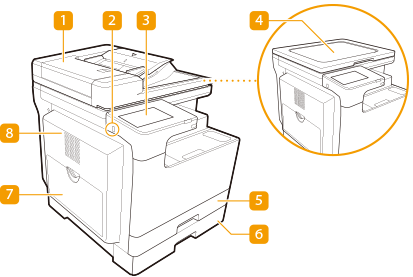

Prednja strana
Ukoliko je priključena Cassette Feeding Module-AM:
Ulagač (imageRUNNER 2425i II)
Automatski ulaže izvornike u uređaj radi skeniranja. Ako u ulagač umetnete dva lista ili više njih, izvornici se mogu skenirati bez prekida. Dvostrani ulagač s jednim prolazom (Single Pass DADF-D)
USB priključak (prednja lijeva strana uređaja)
S uređajem možete izravno povezati uređaje kao što je USB memorijski uređaj. Povezivanje USB memorijskog uređaja
Na neke vrste memorijskih medija možda se neće moći ispravno spremati podaci.
USB priključak na (prednja lijeva strana uređaja) podržava USB 2.0.
Upravljačka ploča
Upravljačka se ploča sastoji od tipke Polazno, zaslona, indikatora statusa itd. Na njoj možete provoditi sve operacije i određivati postavke. Upravljačka ploča
Poklopac kopirnog stakla (imageRUNNER 2425 II)
Učvršćuje originale postavljene na kopirno staklo.
Ladica za papir 1
Umetnite vrstu papira koju često koristite. Ladica za papir
Ladica za papir 2
Umetnite vrstu papira koju često koristite. Ladica za papir
Višenamjenska ladica
Papir u višenamjensku ladicu umetnite kada želite koristiti neku vrstu papira koja se razlikuje od one koja je umetnuta u ladicu za papir.
Poklopac na lijevoj strani glavne jedinice
Otvorite ovaj poklopac ako želite ukloniti papir zaglavljen u uređaju. Papir zaglavljen u glavnoj jedinici izvora papira

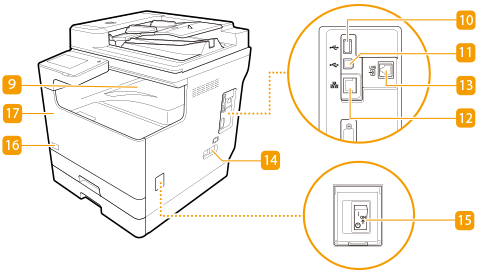

Izlazna ladica
Ovdje izlazi papir nakon dovršetka ispisa.
USB priključak (stražnja desna strana uređaja)
S uređajem možete izravno povezati uređaje kao što je vanjski tvrdi disk.
USB priključak (stražnja desna strana uređaja) podržava USB 2.0.
USB priključak
Služi za priključivanje USB kabela prilikom povezivanja uređaja s računalom.
USB priključak podržava USB 2.0.
LAN priključak
Priključite LAN kabel pri povezivanju uređaja s usmjerivačem za žičnu LAN mrežu, itd. Postavljanje mrežnog okruženja
Utičnica za telefonsku liniju (LINE)
Služi za priključivanje telefonskog kabela prilikom povezivanja uređaja s telefonskom linijom.
Utičnica za napajanje
Služi za priključivanje kabela za napajanje.
Prekidač napajanja
Pritisnite prekidač za napajanje da biste isključili ili uključili uređaj.
Kod tonera
Taj kod označava vrstu originalnog tonera koji se može koristiti s uređajem.Koristite toner s kodom koji sadrži ista slova kao i kod na prednjem poklopcu uređaja.
Prednji poklopac
Otvorite taj poklopac kod zamjene spremnika tonera. Zamjena spremnika tonera
|
|
Dodatne informacije o konfiguraciji opcionalne opreme instalirane na uređaju pogledajte u odjeljku Opcije.
|
Povezivanje USB memorijskog uređaja
USB memorijski uređaj možete povezati s USB priključcima koji se nalaze na prednjoj lijevoj strani uređaja i izravno ispisivati podatke s USB memorijskog uređaja. Originali koje skenirate pomoću računala mogu se spremati izravno na USB memorijski uređaj. Rad s podacima na memorijskom mediju
|
|
Provjerite je li USB memorijski medij orijentiran ispravno kada ga povezujete s uređajem. Ako nije ispravno povezan, može doći do kvara USB memorijskog uređaja ili fotokopirnog uređaja.
Svakako slijedite odgovarajući postupak pri uklanjanju USB memorijskih uređaja. Uklanjanje memorijskog medija Ako to ne učinite, možete izazvati kvar USB memorijskog uređaja ili fotokopirnog uređaja.
USB memorijski uređaj možete upotrebljavati uz datotečni sustav FAT32 (do 32 GB) ili exFAT (do 2 TB).
|
|
|
Nepodržani uređaji i upotrebeMemorijski mediji sa sigurnosnim funkcijama
Memorijski mediji koji nisu u skladu s USB specifikacijama
Čitači memorijskih kartica povezani putem USB-a
Povezivanje memorijskog medija putem produžnog kabela
Povezivanje memorijskog medija putem USB koncentratora
|
