Predná strana
Keď je pripojené príslušenstvo Cassette Feeding Module-AM:
Podávač (imageRUNNER 2425i II)
Automaticky podáva originály do zariadenia na skenovanie. Keď sú v podávači minimálne dva hárky, originály sa môžu skenovať nepretržite. Obojstranný jednopriechodový podávač (Single Pass DADF-D)
Port USB (na ľavej prednej strane zariadenia)
K zariadeniu môžete pripojiť iné zariadenia, napríklad pamäťové zariadenie USB. Pripojenie pamäťového zariadenia USB
Niektoré typy pamäťových médií nemusia ukladať údaje správne.
Port USB (na ľavej prednej strane zariadenia) podporuje štandard USB 2.0.
Ovládací panel
Ovládací panel sa skladá z tlačidla Domov, displeja, indikátorov stavu atď. Pomocou ovládacieho panela môžete vykonávať všetky postupy, ako aj zadávať nastavenia. Ovládací panel
Kryt kopírovacej dosky (imageRUNNER 2425 II)
Zaisťuje originály umiestnené na predlohové sklo.
Zásuvka na papier 1
Vložte typ papiera, ktorý často používate. Zásuvka na papier
Zásuvka na papier 2
Vložte typ papiera, ktorý často používate. Zásuvka na papier
Viacúčelový zásobník
Keď chcete použiť iný typ papiera, než je papier vložený v zásuvke na papier, vložte papier do mnohoúčelového priečinka.
Kryt na ľavej strane hlavnej jednotky
Tento kryt otvorte pri odstraňovaní zachyteného papiera vnútri zariadenia. Zaseknutie papiera v hlavnej jednotke alebo v zdroji papiera

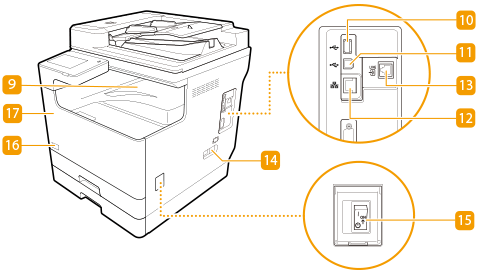

Výstupný zásobník
Sem vychádza vytlačený papier.
Port USB (pravá zadná strana zariadenia)
K zariadeniu môžete pripojiť iné zariadenia, ako napríklad externý pevný disk.
Port USB (pravá zadná strana zariadenia) podporuje používanie štandardu USB 2.0.
Konektor USB
Na pripojenie zariadenia k počítaču použite USB kábel.
Konektor USB podporuje štandard USB 2.0.
Port LAN
Pripojte kábel LAN počas pripájania zariadenia k smerovaču káblovej siete LAN a pod. Nastavenie sieťového prostredia
Konektor telefónnej linky (LINKA)
Na pripojenie stroja k telefónnej linke použite telefónny kábel.
Napájacia zásuvka
Pripojte napájací kábel.
Vypínač
Vypínač stlačte pri zapínaní alebo vypínaní zariadenia.
Kód tonera
Tento kód označuje typ originálneho tonera, ktorý možno používať so zariadením.Použite toner s kódom, ktorý obsahuje rovnaké písmená ako kód na prednom kryte zariadenia.
Predný kryt
Pri výmene tonerových kaziet otvorte tento kryt. Výmena tonerovej kazety
|
|
Ďalšie informácie o konfigurácii voliteľného vybavenia nainštalovaného v zariadení nájdete v časti Voľby.
|
Pripojenie pamäťového zariadenia USB
K portom USB na ľavej prednej strane zariadenia môžete pripojiť pamäťové zariadenie USB a priamo z neho tlačiť údaje. Originály naskenované pomocou zariadenia môžete aj priamo uložiť na pamäťové zariadenie USB. Práca s údajmi v pamäťových médiách
|
|
Počas pripájania pamäťového zariadenia USB k zariadení overte správnosť orientácie zariadenia. V prípade nesprávnej orientácie môže dôjsť k poruche pamäťového zariadenia USB alebo zariadenia.
Počas odpájania pamäťového zariadenia USB postupujte podľa správnych pokynov. Odobratie pamäťového média V opačnom prípade môže dôjsť k poruche pamäťového zariadenia USB alebo zariadenia.
Môžete použiť pamäťové zariadenie USB so systémom súborov FAT32 (až 32 GB) alebo exFAT (až 2 TB).
|
|
|
Nepodporované zariadenia a spôsoby používaniaPamäťové médium s bezpečnostnými funkciami
Pamäťové médium, ktoré nie je v súlade so špecifikáciou USB
Čítačky pamäťových kariet pripojené cez USB
Pripojenie pamäťového média prostredníctvom predlžovacieho kábla
Pripojenie pamäťového média prostredníctvom rozbočovača USB
|
