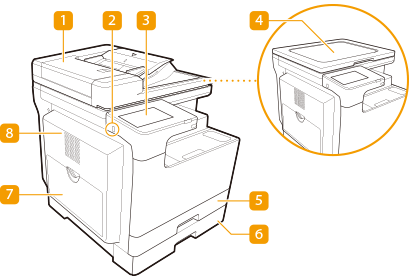

Sprednja stran
Ko je priključena enota Cassette Feeding Module-AM:
Podajalnik (imageRUNNER 2425i II)
Pri optičnem branju samodejno podaja izvirnike v napravo. Če sta v podajalnik naložena dva ali več listov, je mogoče neprekinjeno branje izvirnikov. 2-stranski enojni ravnalni podajalnik (Single Pass DADF-D)
Vrata USB (sprednja leva stran naprave)
V napravo lahko priključite naprave, kot je pomnilniška naprava USB. Povezovanje pomnilniške naprave USB
Pomnilniški mediji nekaterih vrst morda ne bodo mogli pravilno shraniti podatkov.
Vrata USB (sprednja leva stran naprave) podpirajo USB 2.0.
Nadzorna plošča
Nadzorno ploščo sestavljajo tipka Domov, zaslon, indikatorji stanja itd. Na njej lahko izvajate vse postopke in izbirate nastavitve. Nadzorna plošča
Pokrov kopirnega stekla (imageRUNNER 2425 II)
Pridržuje originale, položene na kopirno steklo.
Kaseta za papir 1
Vložite vrsto papirja, ki ga pogosto uporabljate. Kaseta za papir
Kaseta za papir 2
Vložite vrsto papirja, ki ga pogosto uporabljate. Kaseta za papir
Večnamenski pladenj
Naložite papir v večnamenski podajalnik, če želite uporabiti drugo vrsto papirja in ne tiste, ki je naložena v predalu za papir.
Pokrov na levi strani glavne enote
Ta pokrov odprite, ko odstranjujete zastoj papirja v napravi. Zagozdenje papirja v glavni enoti ali viru papirja

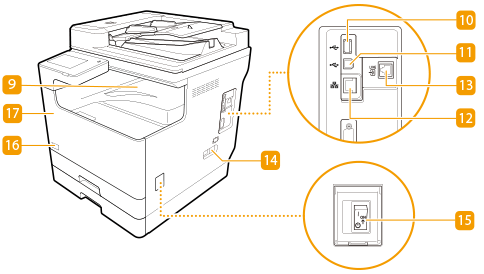

Izhodni pladenj
Po koncu postopka tiskanja je papir odločen tukaj.
Vrata USB (zadnja desna stran naprave)
Na napravo lahko priključite naprave, kot je zunanji trdi disk.
Vrata USB (zadnja desna stran naprave) podpirajo USB 2.0.
Priključek USB
Priključite kabel USB, če želite napravo povezati z računalnikom.
Konektor USB podpira USB 2.0.
Vrata LAN
Priključite kabel LAN, če želite napravo priključiti na usmerjevalnik žičnega omrežja LAN itd. Nastavitev omrežnega okolja
Priključek za telefonsko linijo (LINE)
Priključite telefonski kabel, ko želite napravo priključiti na telefonsko linijo.
Vtičnica za napajanje
Priključite napajalni kabel.
Električno stikalo
Za vklop ali izklop naprave pritisnite stikalo napajanja.
Koda tonerja
Ta koda označuje vrsto originalnega tonerja, ki ga lahko uporabljate z napravo.Uporabljajte toner s kodo, ki vsebuje iste črke kot koda na sprednji strani naprave.
Sprednji pokrov
Ta pokrov odprite pri zamenjavi kartuše s tonerjem. Zamenjava kartuše s tonerjem
|
|
Če želite več informacij o konfiguraciji izbirne opreme, nameščene v napravi, glejte Opcije.
|
Povezovanje pomnilniške naprave USB
Pomnilniško napravo USB lahko povežete z vhodi USB, ki so na sprednji levi strani naprave, podatke pa natisnete neposredno s pomnilniške naprave USB. Izvirnike, ki jih optično preberete z napravo, lahko tudi shranite neposredno na pomnilniško napravo USB. Delo s podatki iz pomnilniškega medija
|
|
Ko pomnilniško napravo USB povezujete z napravo, poskrbite, da bo pravilno usmerjena. Če ni pravilno povezana, lahko pride do napake v delovanju pomnilniške naprave USB ali naprave.
Pri odstranjevanju pomnilniške naprave USB uporabite ustrezni postopek. Odstranjevanje pomnilniškega medija V nasprotnem primeru lahko pride do napake v delovanju pomnilniške naprave USB ali naprave.
Uporabite lahko pomnilniško napravo USB z datotečnim sistemom FAT32 (do 32 GB) ali exFAT (do 2 TB).
|
|
|
Nepodprte naprave in uporabePomnilniški mediji z varnostnimi funkcijami
Pomnilniški mediji, ki niso skladni s specifikacijami za USB
Bralniki pomnilniških kartic, ki so priključeni prek USB-ja
Povezovanje pomnilniškega medija prek podaljška kabla
Povezovanje pomnilniškega medija prek zvezdišča USB
|
