Framsida
När Cassette Feeding Module-AM har monterats:

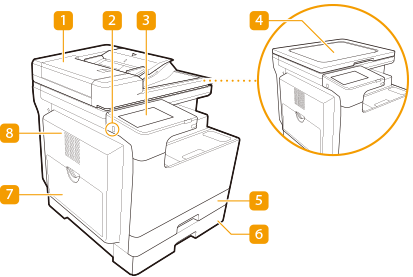

Dokumentmatare (imageRUNNER 2425i II)
Matar automatiskt in original i enheten för scanning. När två eller fler ark har placerats i dokumentmataren kan originalen scannas kontinuerligt. Dubbelsidig dokumentmatare med ett svep (Single Pass DADF-D)
USB-port (vänstra framsidan av maskinen)
Du kan ansluta enheter, som t.ex. ett USB-minne, till maskinen. Ansluta ett USB-minne
Vissa typer av minnesenheter kan inte att spara data på rätt sätt.
USB-porten (vänstra framsidan på maskinen) stöder USB 2.0.
Kontrollpanel
Kontrollpanelen består av Hem-knappen, en skärm, statusindikatorer osv. Du kan använda dessa för att utföra åtgärder och ange inställningar på kontrollpanelen. Kontrollpanel
Originalglaslock (imageRUNNER 2425 II)
Säkrar originalen som läggs på originalglaset.
Papperslåda 1
Fyll på den typ av papper du ofta använder. Papperslåda
Papperslåda 2
Fyll på den typ av papper du ofta använder. Papperslåda
Universalfack
Fyll på papper i universalfacket när du vill använda en papperstyp som skiljer sig från det som har fyllts på i papperslådan.
Lucka på vänster sida av huvudenheten
Öppna den här luckan för att åtgärda pappersstopp i maskinen. Pappersstopp i huvudenheten eller papperskällan

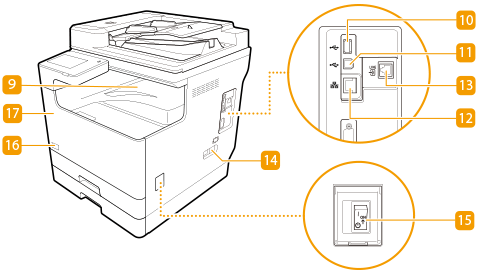

Utmatningsfack
Papper matas ut här när utskriften är klar.
USB-port (maskinens högra baksida)
Du kan ansluta enheter, som t.ex. en extern hårddisk, till maskinen.
USB-porten (högra baksidan) på maskinen stöder USB 2.0.
USB-anslutning
Anslut en USB-kabel när du ansluter enheten och en dator.
USB-porten har stöd för USB 2.0.
LAN-port
Anslut en nätverkskabel när du ansluter maskinen till exempelvis en trådbunden nätverksrouter. Konfigurera nätverksmiljön
Uttag för telefonsladd (LINJE)
Anslut en telefonsladd när du ansluter enheten till en telefonlinje.
Strömuttag
Här ansluter du nätkabeln.
Strömbrytare
Tryck på strömbrytaren när du slår på eller av maskinen.
Tonerkod
Den här koden indikerar vilken typ av originaltoner som kan användas med maskinen.Använd toner med en kod med samma bokstäver som koden på frontluckan på maskinen.
Främre lucka
Öppna locket när du behöver byta ut tonerpatronen. Byta tonerpatron
|
|
För mer information om inställning av tillbehör som installerats på maskinen, se Tillval.
|
Ansluta ett USB-minne
Du kan ansluta USB-minnen till USB-portarna på den främre vänstra sidan av kontrollpanelen och skriva ut data direkt från USB-minnet. Original som har scannats med maskinen kan också sparas direkt till USB-minnet. Arbeta med data på en minnesenhet
|
|
Kontrollera att USB-minnesenheten är rätt isatt när du ansluter den till maskinen. Om den inte ansluts korrekt, kan det leda till att den eller maskinen slutar fungera.
Se till att du följer rätt procedur när du tar bort USB-minnesenheten. Ta ut minnesenheten Om du inte gör det kan det leda till fel på maskinen eller USB-minnesenheten.
Du kan använda ett USB-minne med ett filsystem av typen FAT32 (upp till 32 GB) eller exFAT (upp till 2 TB).
|
|
|
Enheter och användningssätt som inte stödsMinnesenheter med säkerhetsfunktioner
Minnesenheter som inte uppfyller USB-specifikationen
Minneskortläsare anslutna via USB
Anslutning av minnesenhet via en förlängningskabel
Anslutning av minnesenhet via en USB-hubb
|
