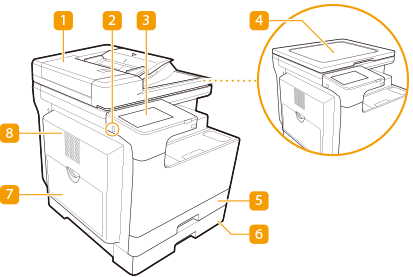

Лицева сторона
Коли приєднано Cassette Feeding Module-AM:
Пристрій подавання (imageRUNNER 2425i II)
Автоматично подає оригінали в апарат для сканування. Якщо в пристрій подавання завантажено два або більше аркуші, оригінали скануватимуться безперервно. Двосторонній однопрохідний пристрій подавання (Single Pass DADF-D)
USB-порт (на передній панелі апарата зліва)
До апарата можна підключити такі пристрої, як пристрій пам’яті USB. Підключення пристрою пам’яті USB
Носії пам’яті деяких типів не підходять для правильного збереження даних.
Порт USB (на передній панелі апарата зліва) підтримує стандарт USB 2.0.
Панель керування
Панель керування складається з клавіші Домашня сторінка, дисплея, індикаторів стану тощо. За допомогою панелі керування ви можете здійснювати всі операції та вказувати параметри. Панель керування
Кришка скла експонування (imageRUNNER 2425 II)
Захищає оригінали, розміщені на склі експонування.
Шухляда для паперу 1
Завантажте папір того типу, що часто використовується. Лоток для паперу
Шухляда для паперу 2
Завантажте папір того типу, що часто використовується. Лоток для паперу
Багатоцільовий лоток
Завантажте папір до багатоцільового лотка, якщо потрібно скористатися типом паперу, що відрізняється від завантаженого в шухляду для паперу.
Кришка на лівому боці головного блока
Відкрийте цю кришку, якщо потрібно усунути зминання паперу всередині апарата. Зминання паперу в головному блоці або в джерелі паперу

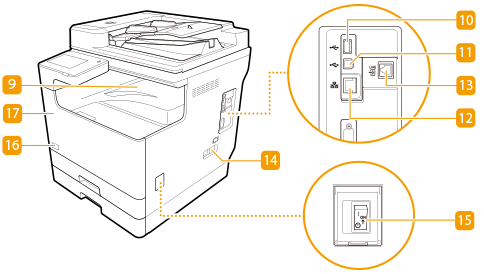

Вивідний лоток
Сюди виводиться папір після завершення друку.
Порт USB (на задній панелі апарата справа)
Ви можете підключати до апарата інші пристрої, наприклад зовнішній жорсткий диск.
Порт USB (на задній панелі апарата справа) підтримує стандарт USB 2.0.
USB-роз’єм
Підключайте до цього порту кабель USB, коли потрібно встановити з’єднання між апаратом і комп’ютером.
USB-роз’єм підтримує USB 2.0.
Порт локальної мережі
Підключайте сюди кабель LAN під час з’єднання апарата з дротовим маршрутизатором локальної мережі тощо.Настроювання мережевого середовища
Гніздо телефонної лінії (LINE)
Підключайте до цього гнізда телефонний кабель, коли потрібно встановити з’єднання апарата з телефонною лінією.
Гніздо шнура живлення
Для підключення шнура живлення.
Перемикач живлення
Натисніть перемикач живлення, щоб увімкнути або вимкнути апарат.
Код тонера
Цей код указує тип оригінального тонера, який можна використовувати з пристроєм.Використовуйте тонер, код якого містить такі самі літери, що й код, указаний на передній кришці пристрою.
Передня кришка
Цю кришку потрібно відкривати для заміни картриджа з тонером. Заміна картриджа з тонером
|
|
Докладнішу інформацію про конфігурацію додаткового обладнання, установленого в апараті, див. у розділі Додаткові компоненти.
|
Підключення пристрою пам’яті USB
До USB-портів, розташованих на передній лівій стороні апарата, можна підключати пристрій пам’яті USB та друкувати дані безпосередньо з нього. Відскановані за допомогою апарата оригінали також можна зберігати безпосередньо на пристрої пам’яті USB. Робота з даними на носії пам’яті
|
|
Підключаючи пристрій пам’яті USB до апарата, переконайтеся, що він розташований у правильному напрямку відносно апарата. Неправильне підключення може призвести до несправності пристрою пам’яті USB чи апарата.
Дотримуйтеся правильної послідовності дій, від’єднуючи пристрій пам’яті USB. Від’єднання носія пам’яті Неправильне від’єднання може призвести до несправності пристрою пам’яті USB чи апарата.
Можна використовувати USB-накопичувач із файловою системою FAT32 (до 32 ГБ) або exFAT (до 2 ТБ).
|
|
|
Непідтримувані пристрої та способи використанняНосії пам’яті з функціями забезпечення безпеки
Носії пам’яті, що не відповідають специфікаціям USB
Пристрої зчитування карт пам’яті, підключені через USB
Підключення носія пам’яті через подовжувальний кабель
Підключення носія пам’яті через концентратор USB
|
