Installatielocatie

Installeer de pers niet op een locatie waar deze wordt blootgesteld aan direct zonlicht. Als dit niet mogelijk is, scherm de pers dan af met gordijnen of een kamerscherm. Als u gordijnen gebruikt, zorg dan dat deze de ventilatieopeningen van de pers niet blokkeren en dat ze de voedingskabel of de stekker niet bedekken.

We raden aan om de pers te installeren op een locatie met minstens 500 lux (750 mm (29 1/2") boven de vloer) voor normale werking en onderhoud.

De afmetingen van de PM (Afdrukmodule) van de varioPRINT iX1700 zijn 1.380 mm (54 3/8") (b) x 1.125 mm (44 1/4") (d) x 1.945 mm (76 5/8") (h). Het gewicht van de PM is circa 1.040 kg (2292.8 lb). Houd rekening met de afmetingen en het gewicht van de PM bij het bepalen of er genoeg bewegingsruimte is en of de vloer sterk genoeg is om de pers te vervoeren.

De vloer waarop de pers wordt geïnstalleerd, moet een draagkracht hebben van minstens 450 kg/m2 (92,2 lb/ft2). Als de vloer deze draagkracht niet heeft, overweeg dan de pers in de buurt van een pilaar of een balk te installeren. Als de vloer niet voldoet aan de vereisten voor draagkracht, gebruik dan in overleg met de bouwondernemer vloerplaten om de belasting te verdelen voor de juiste installatie.
Daarnaast is het gewicht geconcentreerd op de stelvoetjes en de wielen, wat aanzienlijke druk op de vloer uitoefent (equivalent met maximaal 1.000 kg/m2 (204.8 lb/ft2)). Voor een gelijkmatiger verdeling van het gewicht raden we aan een vloerplaat te gebruiken, als de vloer onvoldoende draagkracht heeft. Installeer de pers niet op een zachte vloer, bijvoorbeeld een houten vloer of een vloer met tapijt. (Met een vloerplaat kan de pers wel op degelijke vloeren worden geïnstalleerd. Neem contact op met uw dealer voor informatie over vloerplaten.)

Plaats de pers niet op een instabiele ondergrond of platform.

Zorg dat de varioPRINT iX1700 en optionele apparatuur worden geïnstalleerd op een vloer die voldoet aan de volgende vereisten:

Gebruik een laserwaterpas om de relatieve hoogte van de vloercontactpunten van de versteller voor alle modules te meten (vier punten per module).

Gebruik de relatieve hoogte van de versteller linksvoor op de PM (Afdrukmodule) als referentiepunt en controleer of de relatieve hoogte van de andere verstellers binnen ± 5 mm (0,2") van dit referentiepunt ligt.

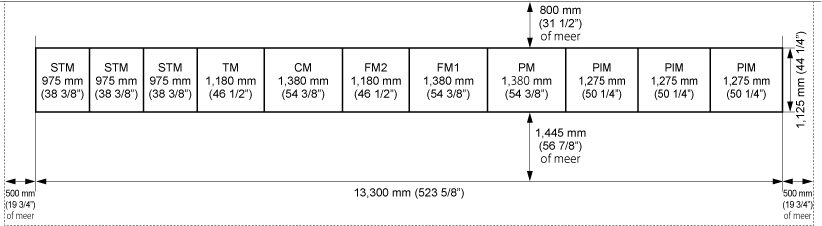

De volgende ruimte is vereist voor onderhoudsdoeleinden.

Houd er ook rekening mee dat bij de verbindingspunten van elke module een tussenruimte van 5 mm (0,2") vereist is.

* De afmetingen van de standaard en de volledige configuratie hieronder omvatten een opening van 5 mm (0,2") tussen alle modules.

Met één STM-eenheid (Stapelmodule) en één PIM-eenheid (Papierinvoermodule)

Met drie STM-eenheden (Stapelmodule) en drie PIM-eenheden (Papierinvoermodule)

Hieronder volgt de minimale breedte die elke module nodig heeft om bij de hoek van een gang te draaien.

* De minimaal vereiste breedte voor draaien is de diagonale lengte van de module + ongeveer 500 mm (19 3/4").

*1 Hoogte inclusief waarschuwingslampje. Hoogte tot het bovenste oppervlak van de PM: 1.910 mm (75 1/4")

*2 Inclusief pakketten met inkt/conditioneringsvloeistof/onderhoudsvloeistof

*3 Hoogte inclusief uitvoergedeelte: 1.340 mm (52 3/4")

Plaats de pers niet op locaties met veel of weinig hitte en vochtigheid, zoals plekken met een waterkraan, waterverwarmer, luchtbevochtiger, airconditioner, verwarming of fornuis.

De toelaatbare vochtigheidsgraad tijdens bedrijf is 30 tot 60% (bij een kamertemperatuur van 20 tot 27 °C (68 tot 80,6 ˚F)).

Het risico bestaat dat het materiaaltransport en de beeldkwaliteit eronder te lijden hebben als de pers wordt gebruikt op een locatie die niet aan deze specificaties voldoet.

De toelaatbare vochtigheidsgraad voor materiaalopslag is 30 tot 60% (bij een kamertemperatuur van 20 tot 27˚C (68 tot 80,6 ˚F)). Opslag van materiaal in een ruimte die niet aan deze specificaties voldoet, kan het materiaaltransport en de beeldkwaliteit beïnvloeden.

Het gebruik van een airconditioner in de winter of plotselinge temperatuurwisselingen kunnen een negatief effect hebben op de plaatsing van afbeeldingen, aangezien het materiaal hierdoor mogelijk buigt of krimpt, en vanwege condensatie een storing in de pers kan veroorzaken. Controleer of de temperatuurgradiënt niet groter is dan 10 ˚C (50 ˚F)/uur om deze problemen te voorkomen.

Controleer of de locatie waar de pers wordt geïnstalleerd, een ventilatiesnelheid heeft van minstens drie keer per uur en minstens 120 m3 (4.237.8 ft³) ruimte.

Installeer de pers op een hoogte van minder dan 1.500 m (4921,3 ft) (851 hPa).

Controleer of de voeding voor elke module voldoet aan de volgende specificaties.

Het maximale energieverbruik van elke module wordt hieronder weergegeven.
