Afdrukproces
In deze sectie worden papiertransport en de locaties van het afdrukproces beschreven.
Locaties van het afdrukproces
Na het afdrukken door de PM worden de processen voor drogen, fixeren en koelen uitgevoerd door de verschillende modules.
PM (Afdrukmodule)Drukt af op het materiaal.
Een afdrukband transporteert het materiaal en plaatst het onder de printkop. De printkop spuit inkt volgens de thermische methode.
*Thermische methode: Een methode voor het spuiten van inkt waarbij belletjes in de inkt worden gegenereerd door deze te verwarmen
De printkop wordt regelmatig gereinigd. Automatisch printkoponderhoud
FM1 (Fixeermodule 1)Bevestigt het materiaal aan de band door zuiging, en droogt de inkt vervolgens met de verwarmde band en geblazen lucht.
FM2 (Fixeermodule 2)Transporteert het materiaal tussen de bovenste en onderste band en verwarmt het.
CM (Vellenkoelingsmodule)Koelt het materiaal af door er lucht van buiten op te blazen.

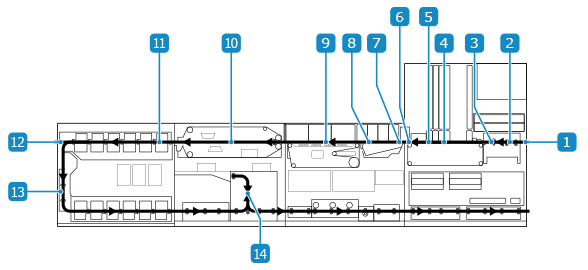

Papiertransport in het afdrukproces
Het materiaal dat vanaf de PIM wordt getransporteerd (Papierinvoermodule) gaat de PM (Afdrukmodule) binnen.
De registratie-eenheid corrigeert de positie van het materiaal.
De detectie-eenheid voor materiaalvervorming detecteert materiaal dat krult of golft. Dergelijk materiaal wordt uitgevoerd zonder dat erop wordt afgedrukt.
Het materiaal passeert onder de printkop en er wordt inkt uit de nozzle gespoten.
Er wordt lucht geblazen om te voorkomen dat er mist met minuscule inktdeeltjes die niet aan het materiaal is gehecht, in de inline-scannereenheid terechtkomt.
De afbeelding en het materiaal worden door de inline scanner gescand. Vervolgens wordt de beeldkwaliteit aangepast op basis van gegevens als de positie van de gescande afbeelding en het materiaal.
Er wordt van bovenaf lucht geblazen om materiaalvervorming te voorkomen.
Het materiaal dat vanaf de afdrukband wordt getransporteerd, wordt door de ontkoppelingsband naar de primaire fixatieband gestuurd.
Het materiaal wordt met zuiging aan de primaire fixatieband bevestigd, en vervolgens wordt de inkt gedroogd met de verwarmde primaire fixatieband en geblazen lucht.
Het materiaal tussen de bovenste en onderste fixatieband wordt getransporteerd en tegelijk verwarmd.
Het materiaal wordt afgekoeld door er lucht van buiten op te blazen.
Het materiaal wordt vervoerd naar de TM (Omkeermodule).
Bij dubbelzijdig afdrukken van het materiaal passeert het materiaal langs dit transportpad. Het materiaal wordt tijdens het transport gekoeld.
Bij dubbelzijdig afdrukken van het materiaal wordt het materiaal hier omgekeerd.
