Chargement des feuilles grand format-A et Plateau pour réception des bannières-F
[Asie/Océanie][Amériques]
Vous pouvez imprimer sur du papier long en utilisant l'une des combinaisons d'équipements en option suivantes et en chargeant le papier dans le plateau multifonctions.
Chargement des feuilles grand format-A et Plateau pour réception des bannières-F
Chargement des feuilles grand format-A et Module de Finition interne-N
Chargement des feuilles grand format-A, l’unité de passage tampon, et Module de Finition agrafage-AH, Module de Finition agrafage Léger-B (pour la zone Amérique seulement), ou Module de Finition P.A.C.-AH

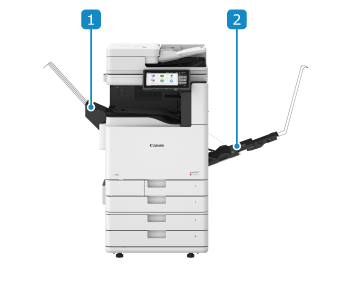

Noms et fonctions des pièces
Plateau pour réception des bannières-FReçoit les feuilles de papier imprimées et les copies.
Le Plateau pour réception des bannières-F peut être utilisé lorsque le 1er plateau de réception – Kit-C est installé. Il ne peut être utilisé dans aucune autre combinaison.
* En Asie/Océanie, le 1er plateau de réception – Kit-C est un équipement standard selon la région.
Chargement des feuilles grand format-AMontez-le sur le plateau multifonctions, puis chargez le papier. Chargez une feuille à la fois.
Installation et retrait du Chargement des feuilles grand format-A

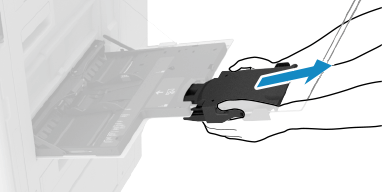

Pour retirer le plateau de chargement du papier long, tirez-le tout an appuyant sur les boutons de déverrouillage droit et gauche.

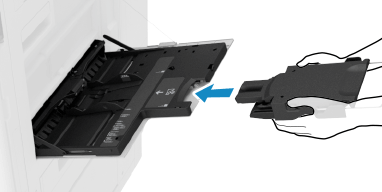

Pour installer le plateau de chargement du papier long, insérez-le délicatement sur le plateau multifonction jusqu’à entendre un déclic.
Caractéristiques techniques
Format, type et grammage du papier | Chargement des feuilles grand format-A Identique à « Plateau multifonctions » de l’unité principalePapier utilisable Plateau pour réception des bannières-F Tous les papiers qui peuvent passer à travers la machine Papier utilisable |
Méthode d'alimentation du papier et capacité en papier | Chargement des feuilles grand format-A Papier long : 1 feuille (de longueur jusqu'à 1200 mm (47 1/4")) Autre que ci-dessus : identique à « Plateau multifonctions » de l’unité principaleCaractéristiques techniques générales |
Capacité de sortie | Lorsque le Plateau pour réception des bannières-F est installé Papier long : 1 feuille (de longueur jusqu'à 1200 mm (47 1/4")) Autre que ci-dessus : identique à « Capacité du réceptacle interne » de l’unité principaleCaractéristiques techniques générales Lorsque le Module de Finition interne-N est installé Identique à « Capacité du réceptacle de sortie (réceptacle B) » de Module de Finition interne-N Module de Finition interne-N et Perforateur intérieur-D Lorsque Module de Finition agrafage-AH, Module de Finition agrafage Léger-B (pour la zone Amérique seulement) ou Module de Finition P.A.C.-AH est installé*1 Papier long : 1 feuille (de longueur jusqu'à 1200 mm [51 1/4"]) |
Dimensions (l x P x H) | Chargement des feuilles grand format-A 522 mm x 150 mm x 345 mm (20 5/8" x 5 7/8" x 13 5/8") Plateau pour réception des bannières-F 357 mm x 270 mm x 434 mm (14 1/8" x 10 5/8" x 17 1/8") |
Poids | Chargement des feuilles grand format-A Environ 0,3 kg (0,7 lb) Plateau pour réception des bannières-F Environ 0,62 kg (1,4 lb) |
*1Le papier long est éjecté en haut de l’unité du passage tampon et du module de finition.
