Long Sheet Feeding Tray-A e Long Sheet Catch Tray-F

È possibile stampare su carta lunga utilizzando una delle seguenti combinazioni di apparecchiature opzionali e caricando la carta nel vassoio multiuso.
Long Sheet Feeding Tray-A e Long Sheet Catch Tray-F
Long Sheet Feeding Tray-A e Inner Finisher-N
Long Sheet Feeding Tray-A, l'unità di passaggio buffer e Staple Finisher-AH, Staple Finisher Lite-B (solo per America), oppure Booklet Finisher-AH
Nomi delle parti e relative funzioni
Specifiche

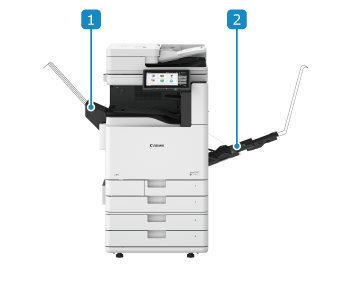

Nomi delle parti e relative funzioni

Long Sheet Catch Tray-F
Riceve stampe e copie.
È possibile utilizzare Long Sheet Catch Tray-F quando è installata l'unità opzionale 1st Copy Tray Kit-C. Non utilizzabile in altre combinazioni.
* In Asia/Oceania, 1st Copy Tray Kit-C è di serie, a seconda della regione.
Long Sheet Feeding Tray-A
Collegarlo al vassoio multiuso e caricare la carta. Caricare un foglio alla volta.
Installazione e rimozione di Long Sheet Feeding Tray-A

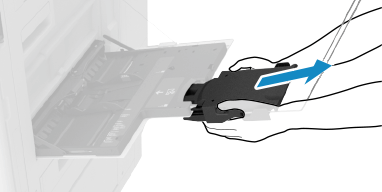

Per rimuovere il vassoio di alimentazione per fogli lunghi, estrarlo premendo al contempo i pulsanti di sblocco a sinistra e a destra.

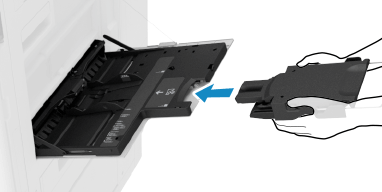

Per installare il vassoio di alimentazione per fogli lunghi, inserirlo delicatamente sul vassoio multiuso fino a quando si sente un clic.

Specifiche

Formato carta, tipo e grammatura base
Long Sheet Feeding Tray-A
Uguale a "Vassoio multiuso" dell'unità principale Carta utilizzabile
Long Sheet Catch Tray-F
Tutta la carta che può passare attraverso la macchina Carta utilizzabile
Metodo di alimentazione della carta e capacità carta
Long Sheet Feeding Tray-A
Fogli lunghi: 1 foglio (con lunghezza orizzontale fino a 1.200 mm (47 1/4"))
Carta diversa da quella sopra indicata: uguale a "Vassoio multiuso" dell'unità principale Specifiche di base
Capacità di uscita
Quando si installa Long Sheet Catch Tray-F
Fogli lunghi: 1 foglio (con lunghezza orizzontale fino a 1.200 mm (47 1/4"))
Carta diversa da quella sopra indicata: uguale a "Capacità del vassoio interno" dell'unità principale Specifiche di base
Quando si installa Inner Finisher-N
Uguale a "Capacità del vassoio di consegna (Vassoio B)" di Inner Finisher-N Inner Finisher-N e Inner Puncher-D
Quando è installato Staple Finisher-AH, Staple Finisher Lite-B (solo per America), oppure Booklet Finisher-AH*1
Fogli lunghi: 1 foglio (con lunghezza orizzontale fino a 1.200 mm (51 1/4"))
Dimensioni
(L x P x A)
Long Sheet Feeding Tray-A
522 mm x 150 mm x 345 mm (20 5/8" x 5 7/8" x 13 5/8")
Long Sheet Catch Tray-F
357 mm x 270 mm x 434 mm (14 1/8" x 10 5/8" x 17 1/8")
Grammatura
Long Sheet Feeding Tray-A
Circa 0,3 kg (0,7 lb)
Long Sheet Catch Tray-F
Circa 0.62 kg (1.4 lb)
*1I fogli lunghi vengono espulsi nella parte superiore dell'unità di passaggio buffer e nel Finisher.
ESJF-007
