Long Sheet Feeding Tray-A en Long Sheet Catch Tray-F
[Azië/Oceanië][Noord-/Zuid-Amerika]
U kunt afdrukken op lange vellen papier door een van de volgende combinaties van optionele apparatuur te gebruiken en het papier in de multifunctionele lade te plaatsen.
Long Sheet Feeding Tray-A en Long Sheet Catch Tray-F
Long Sheet Feeding Tray-A en Inner Finisher-N
Long Sheet Feeding Tray-A, de doorvoereenheid en Staple Finisher-AH, Staple Finisher Lite-B (alleen voor Noord- en Zuid-Amerika), of Booklet Finisher-AH

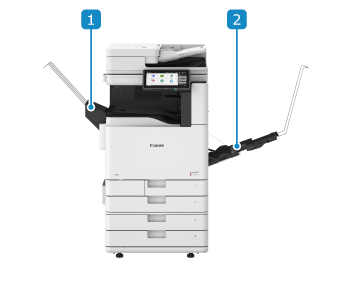

Namen en functies van onderdelen
Long Sheet Catch Tray-FVoert afgedrukt en gekopieerd papier uit.
Long Sheet Catch Tray-F kan worden gebruikt wanneer de optionele 1st Copy Tray Kit-C is geïnstalleerd. Dit kan niet in een andere combinatie worden gebruikt.
* In Azië/Oceanië wordt de 1st Copy Tray Kit-C afhankelijk van de regio standaard meegeleverd.
Long Sheet Feeding Tray-ABevestig deze aan de multi-purpose tray en plaats papier. Plaats slechts één vel tegelijk.
Long Sheet Feeding Tray-A installeren en verwijderen

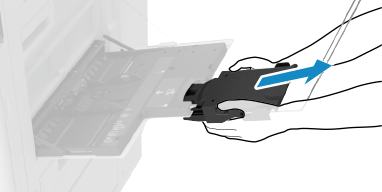

Als u het aanvoerblad voor Long Sheet-papier wilt verwijderen, trekt u het uit terwijl u de ontgrendelingsknoppen links en rechts ingedrukt houdt.

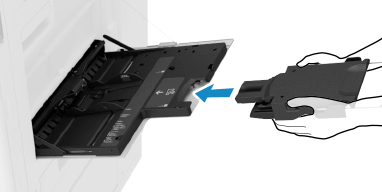

Als u het aanvoerblad voor Long Sheet-papier wilt installeren, plaatst u het voorzichtig op de multifunctionele lade totdat u een klik hoort.
Technische specificaties
|
Papierformaat, -soort en basisgewicht
|
Long Sheet Feeding Tray-A
Hetzelfde als "Multi-Purpose tray" of de hoofdeenheid Geschikt papier
Long Sheet Catch Tray-F
Al het papier dat door de machine kan Geschikt papier
|
|
Papierinvoermethode en papiercapaciteit
|
Long Sheet Feeding Tray-A
Long Sheet-papier: 1 vel (met een breedte van maximaal 1.200 mm (47 1/4"))
Anders dan hierboven: Hetzelfde als "Multi-Purpose tray" of de hoofdeenheid Basisspecificaties
|
|
Outputcapaciteit
|
Wanneer Long Sheet Catch Tray-F is geïnstalleerd
Long Sheet-papier: 1 vel (met een breedte van maximaal 1.200 mm (47 1/4"))
Anders dan hierboven: Hetzelfde als 'Capaciteit binnenste blad' van de hoofdeenheid Basisspecificaties
Wanneer Inner Finisher-N is geïnstalleerd
Hetzelfde als Capaciteit opvangblad (blad B) van Inner Finisher-N Inner Finisher-N en Inner Puncher-D
Bij de installatie van
Staple Finisher-AH
, Staple Finisher Lite-B (alleen voor Noord- en Zuid-Amerika), of
Booklet Finisher-AH
*1
Long Sheet-papier: 1 vellen (met een breedte van maximaal 1.200 mm (51 1/4"))
|
|
Afmetingen
(B x D x H) |
Long Sheet Feeding Tray-A
522 mm x 150 mm x 345 mm (20 5/8" x 5 7/8" x 13 5/8")
Long Sheet Catch Tray-F
357 mm x 270 mm x 434 mm (14 1/8" x 10 5/8" x 17 1/8")
|
|
Gewicht
|
Long Sheet Feeding Tray-A
Ca. 0,3 kg (0,7 lb)
Long Sheet Catch Tray-F
Ca. 0,62 kg (1,4 lb)
|
*1Long Sheet-paper wordt uitgevoerd naar de bovenkant van de doorvoereenheid en de finisher.
