[Nastavení IEEE 802.1X] under [Nastavení dílčí linky].Použití IEEE 802.1X
V síťovém prostředí s ověřováním IEEE 802.1X se mohou k síti připojit pouze klientská zařízení (žádající porty) ověřená ověřovacím serverem (server RADIUS) prostřednictvím přepínače LAN (ověřovatele autenticity), čímž je blokován neoprávněný přístup. Chcete-li přístroj připojit k síti, která používá ověřování IEEE 802.1X, musíte na přístroji provést nastavení, například metodu ověřování spravovanou serverem ověřování.
* Když je přístroj připojen ke dvěma různým sítím současně, můžete standard IEEE 802.1X nastavit na hlavní nebo dílčí lince. Tato nastavení můžete změnit podle potřeby. Standard IEEE 802.1X nemůžete používat na hlavní a dílčí lince současně.
Metody ověřování IEEE 802.1X
Podporovány jsou následující metody ověřování IEEE 802.1X:
TLS
Přístroj a ověřovací server se navzájem ověří tím, že si vzájemně zkontrolují certifikáty. Tento způsob nelze použít společně s jinou metodou ověřování.
TTLS
Tato metoda ověřování využívá k ověření zařízení uživatelské jméno a heslo a k ověření serveru certifikát CA. Jako interní protokol lze vybrat MSCHAPv2 nebo PAP a metodu TTLS lze používat společně s metodou PEAP.
PEAP
Požadovaná nastavení se téměř shodují s nastaveními pro metodu TTLS a jako interní protokol se používá protokol MSCHAPv2.
Provedení nastavení IEEE 802.1X
Nejprve povolte IEEE 802.1X a pak nastavte metodu ověřování.
V této části je popsán způsob konfigurace nastavení pomocí Remote UI (Vzdálené UR) z počítače.
Na ovládacím panelu vyberte [
Nastav./Uložit] na obrazovce [Hlavní obrazovka] nebo na jiné obrazovce a pak vyberte [Možnosti] ke konfiguraci nastavení. [Nastavení IEEE 802.1X]
Jsou vyžadována oprávnění správce nebo správce sítě. Chcete-li použít nastavení dílčí linky, je třeba přístroj restartovat.
Na ovládacím panelu vyberte [
Nastav./Uložit] na obrazovce [Hlavní obrazovka] nebo na jiné obrazovce a pak vyberte [Možnosti] ke konfiguraci nastavení. [Nastavení IEEE 802.1X]Jsou vyžadována oprávnění správce nebo správce sítě. Chcete-li použít nastavení dílčí linky, je třeba přístroj restartovat.
Nutná příprava
Pokud používáte jako metodu ověřování metodu TLS, připravte si klíč a certifikát vydaný certifikační autoritou a používaný pro ověření zařízení. Správa a ověřování klíče a certifikátu
* Pro ověřování serveru se používá předinstalovaný certifikát CA nebo certifikát CA nainstalovaný ze Remote UI (Vzdálené UR).
U TTLS nebo PEAP jako metody ověřování využívejte TLS k šifrované komunikaci pomocí Remote UI (Vzdálené UR). Použití TLS
1
Přihlaste se do Remote UI (Vzdálené UR) jako správce. Spuštění Remote UI (Vzdálené UR)
2
Na stránce portálu Remote UI (Vzdálené UR) klikněte na možnost [Nastavení/Uložení]. Portálová stránka Remote UI (Vzdálené UR)
3
Klikněte na [Nastavení sítě] [Nastavení IEEE 802.1X].
[Nastavení IEEE 802.1X].Zobrazí se obrazovka [Nastavení IEEE 802.1X].
Při změně nastavení dílčí linky
Klikněte na tlačítko [Nastavení sítě] [Nastavení IEEE 802.1X] under [Nastavení dílčí linky].
[Nastavení IEEE 802.1X] under [Nastavení dílčí linky].4
Zaškrtněte políčko [Použít IEEE 802.1X] a zadejte přihlašovací jméno.
Jako přihlašovací jméno zadejte pomocí jednobajtových alfanumerických znaků jméno, kterým se identifikuje uživatel (identita EAP).
* Když políčko [Použít IEEE 802.1X] zaškrtnete buď pro hlavní linku, nebo pro dílčí linku, nemůžete ho zaškrtnout pro druhou linku.
Při ověřování certifikátu ověřovacího serveru
Zaškrtněte políčko [Ověřit certifikát ověřovacího serveru].
Při ověřování běžného názvu certifikátu zaškrtněte políčko [Ověřit název ověřovacího serveru] a zadejte název ověřovacího serveru, na kterém je uživatel registrován.
Při ověřování běžného názvu certifikátu zaškrtněte políčko [Ověřit název ověřovacího serveru] a zadejte název ověřovacího serveru, na kterém je uživatel registrován.
5
Nakonfigurujte nastavení podle metody ověřování, která se použije.
Při použití TLS
1
Zaškrtněte políčko [Použít TLS].
2
Klikněte na [Klíč a certifikát].
Zobrazí se obrazovka [Klíč a certifikát pro IEEE 802.1X].
3
Klikněte na položku [Použít] napravo od klíče a certifikátu, které chcete použít.
Klikněte na název klíče (nebo ikonu certifikátu) a zobrazte podrobnosti certifikátu.
Na obrazovce podrobností certifikátu klikněte na tlačítko [Ověřit certifikát], abyste ověřili, zda je certifikát platný.
4

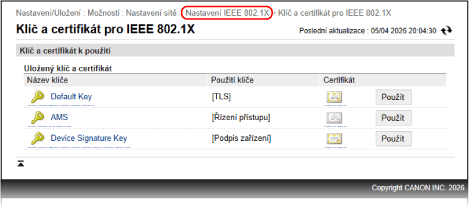

Klikněte na tlačítko [Nastavení IEEE 802.1X] v horní části obrazovky Remote UI (Vzdálené UR).
Znovu se zobrazí obrazovka [Nastavení IEEE 802.1X].
Při použití TTLS nebo PEAP
1
Zaškrtněte políčko [Použít TTLS] nebo [Použít PEAP].
Při používání TTLS vyberte interní protokol, který se má používat.
2
Použijte položku [Použít přihlašovací jméno jako uživatelské kméno] a zadejte, zda pro uživatelské jméno používat přihlašovací jméno ověřování IEEE 802.1X.
3
Klikněte na [Změnit uživatelské jméno/heslo].
Zobrazí se obrazovka [Nastavení uživatelského jména/hesla].
4
Nastavte uživatelské jméno a heslo.
Pomocí alfanumerických znaků zadejte uživatelské jméno.
Chcete-li nastavit heslo, zadejte stejné heslo do [Heslo] i do [Potvrdit].
5
Klikněte na [OK].
Znovu se zobrazí obrazovka [Nastavení IEEE 802.1X].
6
Klikněte na [OK].
7
Klikněte na [Použít změny nastavení] [OK].
[OK].Nastavení se použijí.
Když změníte nastavení dílčí linky, klikněte na [Použít změny nastavení] [Restartovat].
V čísto [Stav základních funkcí] zkontrolujte, zda nejsou v provozu žádné funkce, a poté klikněte na [Provést restart].
Když změníte nastavení dílčí linky, klikněte na [Použít změny nastavení]
[Restartovat].V čísto [Stav základních funkcí] zkontrolujte, zda nejsou v provozu žádné funkce, a poté klikněte na [Provést restart].
8
Odhlaste se od Remote UI (Vzdálené UR).
