Utilizar o IPSec
Utilize o protocolo IPSec (IP Security) para impedir escutas e manipulação de pacotes IP enviados e recebidos através de uma rede IP. A codificação é efetuada ao nível do protocolo IP para garantir a segurança sem depender de uma aplicação ou configuração da rede.
Condições aplicáveis e modos suportados pelo protocolo IPSec
Pacotes aos quais o IPSec não é aplicado
Pacotes que especificam um endereço de loopback, multicast ou difusão
Pacotes IKE enviados a partir da porta UDP 500
Pacotes de solicitação de vizinho e anúncio de vizinho ICMPv6
Modo de funcionamento do protocolo de troca de chaves (modos IKE)
Os modos IKE suportados pela máquina são o modo principal que é utilizado para encriptar pacotes e o modo agressivo sem encriptação.
Modo de comunicação IPSec
O modo de comunicação suportado pela máquina é apenas o modo de transporte, que codifica apenas o componente e exclui o cabeçalho IP. O modo de túnel, que codifica todo o pacote IP, não é suportado.
Em conformidade com FIPS 140
Durante a comunicação IPSec, independentemente da configuração de [Formatar método codificação para FIPS 140] é sempre utilizado um módulo de encriptação que tenha obtido autenticação FIPS 140. [Formatar método codificação para FIPS 140]
Para garantir que a comunicação IPSec está em conformidade com FIPS 140, é necessário definir o comprimento da chave das chaves DH e RSA para a comunicação IPSec para 2048 bits ou mais no ambiente de rede a que a máquina pertence.
* Apenas pode especificar o comprimento da chave para a chave DH na máquina. Não existe uma definição para a chave RSA na máquina, por isso tenha isto em consideração quando construir o ambiente.
Utilizar o IPSec em conjunto com a filtragem de endereços IP
Quando os pacotes são enviados, as definições de filtro de endereço IP são aplicadas em primeiro lugar. Configurar uma Firewall
Quando os pacotes são recebidos, as definições IPSec são aplicadas em primeiro lugar.
Configuração da política de IPSec
Para utilizar a comunicação IPSec na máquina, tem de criar uma política de IPSec que inclua os algoritmos e intervalos aplicáveis para a autenticação e a codificação. A política é composta principalmente pelos seguintes itens:
Seletor
Especificar a que pacotes IP deve ser aplicada a comunicação IPSec. Além de especificar o endereço IP da máquina e dos dispositivos de comunicação, também pode especificar os respetivos números de portas.
Modo de funcionamento do protocolo de troca de chaves (modo IKE)
O protocolo de troca de chaves suporta Internet Key Exchange versão 1 (IKEv1). Como método de autenticação, selecione o Método de chave pré-partilhada ou o Método de assinatura digital.
Método de chave pré-partilhada:
Este método de autenticação utiliza uma palavra-chave comum chamada chave partilhada para a comunicação entre a máquina e outros dispositivos.
Este método de autenticação utiliza uma palavra-chave comum chamada chave partilhada para a comunicação entre a máquina e outros dispositivos.
Método de assinatura digital
A máquina e os outros dispositivos autenticam-se mutuamente através da verificação das suas assinaturas digitais.
A máquina e os outros dispositivos autenticam-se mutuamente através da verificação das suas assinaturas digitais.
* É necessário configurar as definições para permitir a utilização do SNTP.
ESP/AH
Configure as definições dos protocolos ESP ou AH a utilizar para a comunicação IPSec. Utilize a função PFS (Perfect Forward Secrecy) para assegurar um maior nível de segurança.
Configurar o IPSec
Ative a utilização do IPSec e, em seguida, crie e registe uma política de IPSec. Caso tenham sido criadas várias políticas, especifique a ordem pela qual devem ser aplicadas. Pode criar até 10 políticas.
Esta secção descreve como configurar as definições com a Remote UI (Interface Remota) a partir de um computador.
No painel de controlo, selecione [
Progrs./Gravar] no ecrã [Início] e, de seguida, selecione [Preferências] para configurar as definições. [Programações IPSec]
São necessários privilégios de administrador ou de NetworkAdmin.
No painel de controlo, selecione [
Progrs./Gravar] no ecrã [Início] e, de seguida, selecione [Preferências] para configurar as definições. [Programações IPSec]São necessários privilégios de administrador ou de NetworkAdmin.
Preparativos necessários
Ligue a máquina diretamente a um computador que se encontre na mesma rede privada virtual (VPN) da máquina. Confirme as condições de operação e termine as definições no computador previamente. IPSec
Prepare o seguinte de acordo com o método de autenticação IKE:
Se utilizar o método de chave pré-partilhada, ative o TLS para comunicar através da Remote UI (Interface Remota). Utilizar TLS
Ao usar o método de assinatura digital, prepare a chave e o certificado a serem usados e defina as configurações para permitir o uso do SNTP.
Se utilizar a função PFS, verifique se está ativada no dispositivo de comunicação.
1
Inicie sessão como administrador na Remote UI (Interface Remota). Iniciar a Remote UI (Interface Remota)
2
Na página do portal da Remote UI (Interface Remota), clique em [Programações/Grav.]. Página do portal da Remote UI (Interface Remota)
3
Clique em [Programações de rede].
Aparece o ecrã de programações de rede.
4
Clique em [Programações IPSec].
Aparece o ecrã [Programações IPSec].
5
Selecione a caixa de verificação [Utilizar IPSec].
Para receber apenas os pacotes que cumprem a política, selecione [Rejeitar] em [Receber pacotes sem políticas].
6
Clique em [OK].
Aparece novamente o ecrã de programações de rede.
7
Clique em [Lista de políticas IPSec].
Aparece o ecrã [Lista de políticas IPSec].
8
Clique em [Registrar Nova Política de IPSec].
Aparece o ecrã [Gravar política].
9
Especifique o nome da política e selecione [Ligado] em [Ativ./desat. política].
Para o nome da política, introduza um nome que identifique a política utilizando carateres alfanuméricos.
10
Restrinja o comprimento da chave AES, conforme necessário.
Para restringir o comprimento da chave AES a 256 bits, como quando pretende cumprir as normas de autenticação CC, selecione a caixa de verificação [Permitir só 256 bits como Comprimento chave AES].
* As máquinas multifunções da Canon suportam dois comprimentos de chave para o método de codificação AES: 128 bits e 256 bits.
11
Programe o seletor.
1
Clique em [Programações do seletor].
Aparece o ecrã [Seletor].
2
Programe o seletor.
[Configurações de Endereço Local] e [Configurações de Endereço Remoto]
Programe o endereço IP ao qual aplicar a comunicação IPSec. Especifique o endereço IP da máquina em [Configurações de Endereço Local] e o endereço IP do dispositivo de comunicação em [Configurações de Endereço Remoto].
[Todos os ender. IP]
Selecione esta opção para aplicar IPSec a todos os pacotes IP.
[Endereço IPv4] ou [Todos os ender. IPv4]
Selecione esta opção para aplicar a comunicação IPSec a pacotes IP enviados e recebidos através de um endereço IPv4.
[Endereço IPv6] ou [Todos os ender. IPv6]
Selecione esta opção para aplicar a comunicação IPSec a pacotes IP enviados e recebidos através de um endereço IPv6.
[Progr. man. IPv4]
Selecione esta opção para especificar um endereço IPv4 ao qual aplicar a comunicação IPSec. Utilize qualquer um dos seguintes métodos para especificar o endereço IPv4 ao qual aplicar as programações.
Ao especificar um único endereço IPv4
Selecione [Único endereço] e introduza o endereço IPv4 em [Primeiro endereço].
Selecione [Único endereço] e introduza o endereço IPv4 em [Primeiro endereço].
Ao especificar um intervalo de endereços IPv4
Selecione [Vários endereços] e introduza os endereços IPv4 em [Primeiro endereço] e [Último endereço].
Selecione [Vários endereços] e introduza os endereços IPv4 em [Primeiro endereço] e [Último endereço].
Ao especificar um intervalo de endereços IPv4 utilizando uma máscara de sub-rede
Selecione [Program. de subrede], introduza o endereço IPv4 em [Primeiro endereço] e introduza a máscara de sub-rede em [Program. de subrede].
Selecione [Program. de subrede], introduza o endereço IPv4 em [Primeiro endereço] e introduza a máscara de sub-rede em [Program. de subrede].
[Progr. man. IPv6]
Selecione esta opção para especificar um endereço IPv6 ao qual aplicar a comunicação IPSec. Utilize qualquer um dos seguintes métodos para especificar o endereço IPv6 ao qual aplicar as programações.
Ao especificar um único endereço IPv6
Selecione [Único endereço] e introduza o endereço IPv6 em [Primeiro endereço].
Selecione [Único endereço] e introduza o endereço IPv6 em [Primeiro endereço].
Ao especificar um intervalo de endereços IPv6
Selecione [Vários endereços] e introduza os endereços IPv6 em [Primeiro endereço] e [Último endereço].
Selecione [Vários endereços] e introduza os endereços IPv6 em [Primeiro endereço] e [Último endereço].
Ao especificar um intervalo de endereços IPv6 utilizando um prefixo
Selecione [Endereço do prefixo], introduza o endereço IPv6 em [Primeiro endereço] e introduza o comprimento do prefixo em [Comprim. prefixo].
Selecione [Endereço do prefixo], introduza o endereço IPv6 em [Primeiro endereço] e introduza o comprimento do prefixo em [Comprim. prefixo].
[Configurações de Porta]
Programe as portas às quais aplicar a comunicação IPSec.
[Especificar por número de porta]
Selecione esta opção para utilizar números de porta ao especificar as portas às quais a comunicação IPSec se aplica. Especifique o número de porta da máquina em [Porta local] e especifique o número de porta do dispositivo de comunicação em [Porta remota].
Para aplicar a comunicação IPSec a todos os números de porta, selecione [Todas as portas].
Para aplicar a comunicação IPSec a um determinado número de porta, carregue em [Porta única] e introduza o número da porta.
[Especificar por nome de serviço]
Selecione esta opção para usar nomes de serviço ao especificar as portas às quais a comunicação IPSec se aplica. Selecione as caixas de seleção dos serviços aos quais deseja aplicar a comunicação IPSec.
3
Clique em [OK].
Aparece o ecrã [Gravar política].
12
Configure as programações IKE.
1
Clique em [Programações IKE].
Aparece o ecrã [IKE].
2
Configure as programações IKE.
[Modo IKE]
Selecione o modo de operação do protocolo de troca de chave. Quando [Principal] é selecionado, a segurança é melhorada porque a própria sessão IKE é encriptada, mas a comunicação é mais lenta que [Agressivo], que não realiza encriptação.
[Validade]
Introduza o período válido de IKE SA (ISAKMP SA) a utilizar como caminho de comunicação de controlo em minutos.
[Método de autenticação]
Selecione o método de autenticação da máquina.
Se selecionar [Método chave pré-partilh.], clique em [Configurações de Chave Compartilhada]
insira a sequência a ser usada como chave partilhada usando caracteres alfanuméricos clique em [OK].
insira a sequência a ser usada como chave partilhada usando caracteres alfanuméricos clique em [OK].Se selecionar [Método de Assinatura Digital], clique em [Chave e certificado] [Utilizar] da chave e certificado a usar.
[Utilizar] da chave e certificado a usar.[Algoritmo autenticação/codificação]
Configure o algoritmo de autenticação e o algoritmo de encriptação para a fase 1 do IKE.
Para definir automaticamente um algoritmo que pode ser usado por esta máquina e pelo dispositivo de comunicação, selecione [Auto].
Para especificar um determinado algoritmo, selecione [Progs manuais] e configure as programações [Autenticação], [Codificação] e [Grupo DH].
[Autenticação]: Selecione o algoritmo de cardinal.
[Codificação]: Selecione o algoritmo de codificação.
[Grupo DH]: Selecione o grupo Diffie-Hellman usado para determinar a força da chave.
|
Quando [Modo IKE] está definido para [Principal] e [Método de autenticação] está definido para [Método chave pré-partilh.]
Se especificar mais de um endereço em [Configurações de Endereço Remoto] nas programações do seletor, as seguintes restrições são aplicadas ao criar diversas políticas:
Para políticas com mais de um endereço especificado, é necessário definir todas as chaves partilhadas com a mesma sequência.
As políticas com mais de um endereço especificado não podem ser definidas com uma prioridade mais alta do que as políticas com um único endereço especificado.
|
3
Clique em [OK].
É novamente apresentado o ecrã [Gravar política].
13
Configure as programações da rede IPSec.
1
Clique em [Programações de rede IPSec].
Aparece o ecrã [Rede IPSec].
2
Configure as programações da rede IPSec.
[Validade]
Especifique o período válido de IPSec SA a utilizar como caminho de comunicação de dados por hora, tamanho ou ambos.
Se selecionar a caixa de seleção [Hora], insira o período válido em minutos.
Se selecionar a caixa de seleção [Formato], insira o período válido em megabytes.
Se selecionar ambas, é aplicado o item cujo valor especificado seja atingido primeiro.
[PFS]
Selecione esta caixa de verificação para configurar a função PFS para a chave de sessão.
[Algoritmo autenticação/codificação]
Defina o algoritmo de autenticação e o algoritmo de encriptação para a fase 2 do IKE.
Para definir automaticamente o algoritmo de autenticação e encriptação ESP, selecione [Auto].
Para especificar um determinado método de autenticação, selecione [Progs manuais] e selecione um dos seguintes métodos de autenticação.
[ESP]:
Tanto a autenticação e a encriptação são realizadas.
Selecione o algoritmo em [Autenticação ESP] e [Codificação ESP]. Se não pretender definir o algoritmo, selecione [NULO].
Tanto a autenticação e a encriptação são realizadas.
Selecione o algoritmo em [Autenticação ESP] e [Codificação ESP]. Se não pretender definir o algoritmo, selecione [NULO].
[ESP (AES-GCM)]:
Tanto a autenticação e a encriptação são realizadas.
AES-GCM é usado como algoritmo.
Tanto a autenticação e a encriptação são realizadas.
AES-GCM é usado como algoritmo.
[AH (SHA1)]:
A autenticação é realizada, mas os dados não são encriptados.
SHA1 é usado como algoritmo.
A autenticação é realizada, mas os dados não são encriptados.
SHA1 é usado como algoritmo.
[Modo de ligação]
A máquina só suporta o modo de transporte.
3
Clique em [OK].
É novamente apresentado o ecrã [Gravar política].
14
Clique em [OK].
A política criada é adicionada ao ecrã [Lista de políticas IPSec].

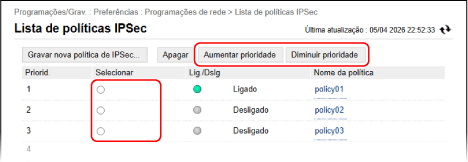

Quando estão registadas várias políticas
Selecione uma política e clique em [Aumentar prioridade] ou [Diminuir prioridade] para alterar a ordem da prioridade. As políticas de nível superior têm prioridade quando aplicadas à comunicação IPSec.
15
Clique em [Aplicar alterações às programações] [OK].
[OK].As definições são aplicadas.
16
Termine sessão na Remote UI (Interface Remota).
NOTA
Editar políticas registadas
Para editar as informações registadas, clique no nome da política que pretende editar no ecrã [Lista de políticas IPSec].
