Hârtia se blochează în unitatea principală
Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia.
Blocaje de hârtie la ghidajul pentru imprimare față-verso (dreapta) (A1) și la ghidajul intermediar față-verso (A2)
Locațiile blocajelor de hârtie sunt indicate prin numere cum ar fi A1 sau A2, prezentate în ilustrația de mai jos.
|
Există o zonă fierbinte în jurul ghidajului față-verso (dreapta) (A1) și al ghidajului intermediar față-verso (A2). Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia. |
1
Deschideți capacul frontal al centrului de fixare în ordinea stânga-dreapta.
2

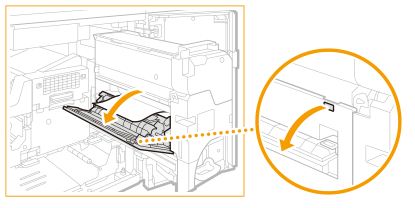

Deschideţi ghidajul A1 (
).
).Conform mișcării, ghidajul A2 (
) se deschide și ghidajul de inversare coboară.
) se deschide și ghidajul de inversare coboară.
3
Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.

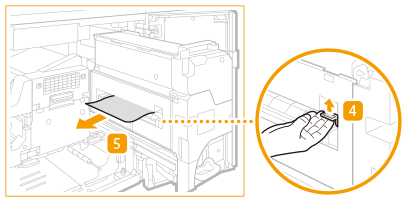

Dacă LED-ul frontal de pe ghidajul A2 luminează intermitent și LED-ul din spate este aprins, îndepărtați hârtia blocată din ghidajul A2.
LED-urile nu se sting atunci când îndepărtați hârtia blocată. Verificați vizual dacă nu a mai rămas hârtie.
4
Închideţi ghidajul A1 ().
).5
Închideţi ghidajul A2 ().
).
6
Închideți capacul frontal al centrului de fixare în ordinea dreapta-stânga.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
Blocaje de hârtie la unitatea de alimentare cu hârtie nefixată cu toner, cureaua de alimentare și unitatea de realiniere a hârtiei
 |
Dacă scoateți unitatea de alimentare cu hârtie nefixată cu toner înainte de a elimina blocajele de hârtie de pe ghidajul față-verso (dreapta) (A1) și ghidajul intermediar față-verso (A2), este posibil să nu puteți elimina hârtia blocată. Asigurați-vă că nu a rămas hârtie înainte de a începe lucrul. |
Pozițiile fiecărei unități și zone (A2), „levierul C2”, „ghidajul C3” etc. din procedură sunt prezentate în figură.
1
Deschideţi capacul frontal al stației principale.
2
Dacă hârtia este blocată în partea stângă a unității de alimentare cu hârtie nefixată cu toner, trageți-o ușor în direcția săgeții.
3
Verificați dacă hârtia este blocată în unitatea de alimentare cu hârtie nefixată cu toner.

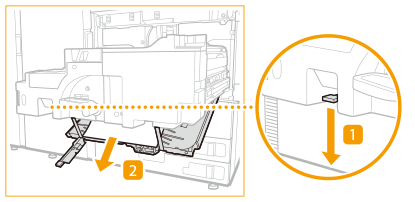

 | Înclinați levierul C2 spre stânga pentru a elibera blocarea. |
 | Ținând levierul C2, trageți unitatea de alimentare cu hârtie nefixată cu toner.  |
4
Verificați dacă hârtia este blocată în ghidajul duplex (C3).

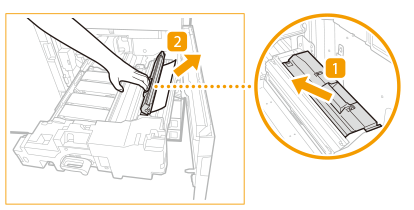

| Deschideți ghidajul C3. |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
 | Închideți ghidajul C3. |
5
Verificați dacă hârtia este blocată în ghidajul superior de pre-realiniere (C4).
| Deschideți ghidajul C4. |
| Dacă hârtia este blocată, trageți-o ușor în direcția săgeții, ținând ghidajul C4 deschis cu mâna.  |
Când eliberați ghidajul C4, acesta se închide.
6
Dacă rămâne hârtie pe cureaua de alimentare (C5), îndepărtați toată hârtia.
7
Depozitați unitatea de alimentare cu hârtie nefixată cu toner.

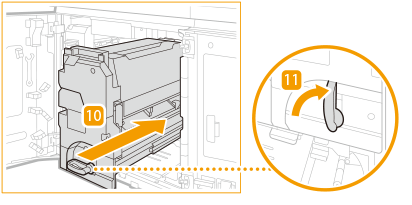

| Împingeți ușor unitatea de alimentare cu hârtie nefixată cu toner înapoi în aparat, ținând levierul C2. Când apăsați unitatea de alimentare cu hârtie nefixată cu toner, levierul C2 pe care îl țineți poate să se miște astfel încât să se ridice, dar aceasta nu este o defecțiune. Împingeți-o până la capăt și treceți la pasul următor. |
| Rotiți levierul C2 spre dreapta pentru a-l bloca.  |
8
Închideţi capacul frontal al stației principale.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
Blocaje de hârtie în fiecare unitate
Pozițiile fiecărei unități și ale „levierului C1” și „levierului D1” din procedură sunt prezentate în figură.
1
Deschideți capacul frontal al centrului de fixare în ordinea stânga-dreapta.
2
Verificaţi dacă hârtia este blocată în unitatea de răcire.
| Deschideți levierul B. |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
Lăsați levierul B deschis. Închideți după ce verificați dacă există blocaje de hârtie în unitatea de fixare.
3
Verificaţi dacă hârtia este blocată în unitatea de fixare.
|
Există o zonă fierbinte în jurul unității de fixare. Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia. |
| Înclinați levierul C1 spre stânga pentru a elibera blocarea. |
| Ținând de levierul C1, trageți unitatea de fixare în afară.  |
| Dacă hârtia este blocată la intrarea unităţii de fixare, trageţi-o uşor în direcţia săgeţii.  |
 | Deschideți ghidajul C3. |
 | Dacă hârtia este blocată, trageți-o ușor în direcția săgeții, ținând ghidajul C3 deschis cu mâna.  Când eliberați ghidajul C3, acesta se închide. |
 | Deschideți capacul C4.  |
 | Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
 | Închideţi capacul C4. |
 | Împingeți ușor unitatea de fixare înapoi în aparat, ținând levierul C1. Când apăsați unitatea de fixare, levierul C1 pe care-l țineți se poate mișca astfel încât să se ridice, dar aceasta nu constituie o defecțiune. Împingeți-o până la capăt și treceți la pasul următor. |
 | Rotiți levierul C1 spre dreapta pentru a-l bloca.  |
 | Închideți levierul B al unității de răcire. |
4
Verificați dacă hârtia este blocată în ghidajul superior de alimentare (D1).
| Deschideți ghidajul D1.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul D1. |
5
Verificaţi dacă hârtia este blocată în unitatea decala (D2).
| Deschideți levierul D2.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideți levierul D2. |
6
Verificați dacă hârtia este blocată în ghidajul de tragere inversat (dreapta) (E1).
| Deschideți ghidajul E1.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul E1. |
7
Verificați dacă hârtia este blocată în ghidajul vertical superior inversat (stânga) (E2).
| Deschideți ghidajul E2.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul E2. |
8
Verificați dacă hârtia este blocată în ghidajul de cale (stânga) (E3).
| Deschideți ghidajul E3.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul E3. |
9
Verificați dacă hârtia este blocată în mecanismul de inversare (stânga) (E4) sau în partea de inversare față-verso (E5).
| Deschideți ghidajul E4.  |
| Dacă hârtia este blocată în mecanismul de inversare (stânga) (E4), trageţi-o uşor afară, în direcţia săgeţii.  |
| Dacă hârtia este blocată în componenta de inversare față-verso (E5), trageţi-o uşor afară în direcţia săgeţii.  |
| Închideţi ghidajul E4. |
10
Verificați dacă hârtia este blocată în ghidajul față-verso (dreapta) (F1).
| Deschideți ghidajul F1.  |

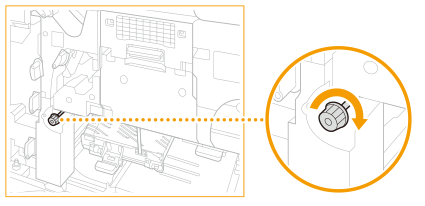

| Rotiți butonul de reglaj F2 spre dreapta.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul F1. |
11
Închideți capacul frontal al centrului de fixare în ordinea dreapta-stânga.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
