Blocaje de hârtie în Staple Finisher-AG/Booklet Finisher-AG
Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia. „Staple Finisher-AG” și „Booklet Finisher-AG” sunt produse opționale.Echipamente opţionale
În interiorul capacului superior

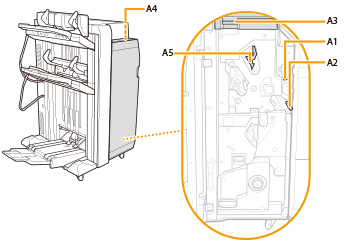

Locațiile blocajelor de hârtie sunt indicate prin numere, cum ar fi A1 sau A2, prezentate în ilustrația de mai jos.
|
Dacă „Document Insertion Unit-R” este ataşat adiacent la dispozitivul de finisare, o parte a unităţii de inserare a documentelor poate interfera cu unitatea de finisare la eliminarea blocajelor. Ridicaţi unitatea de inserare a documentelor înainte de a elimina blocajele din dispozitivul de finisare. Aveţi grijă la manipularea echipamentelor opţionale ataşate la acest aparat. Când capacul unei unităţi opţionale este deschis pentru a înlocui un cartuş de capse, pentru a arunca deşeurile de perforare/tăiere/capsare sau pentru a debloca hârtia ori capsele, se pot produce încă imprimate dacă alte unităţi opţionale funcţionează normal şi nu sunt implicate în procedura de eliminare a blocajelor de hârtie sau capse. |
1
Deschideţi capacul frontal al dispozitivului de finisare.
2
Dacă este montat „Puncher Unit-BS”, „Puncher Unit-BT” sau „Puncher Unit-BU”, apăsați complet butonul (A1).
3
Deschideţi ghidajul (A2).
4
Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.
5
Închideţi ghidajul (A2).
6
Dacă „Document Insertion Unit-R” este atașat adiacent la dispozitivul de finisare, deschideți unitatea de inserare a documentelor.
7
Verificați dacă hârtia este blocată în capacul superior (A3).
 | Deschideți capacul superior (A3). |
 | Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
8
Deschideţi ghidajul (A4).
9
Verificaţi dacă hârtia s-a blocat.
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul (A4). Închideţi cu grijă ghidajul până când se fixează cu un declic. |
10
Închideți capacul superior (A3).
După închiderea capacului superior al dispozitivului de finisare, apăsaţi în jos în locul indicat de etichete, pentru a verifica dacă este bine închis.
11
Dacă hârtia este blocată în ghidajul A5 (situat în zona liberă), trageți-o ușor afară, în direcția săgeții.
12
Închideţi capacul frontal al unităţii de finisare.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
În interiorul capacului frontal

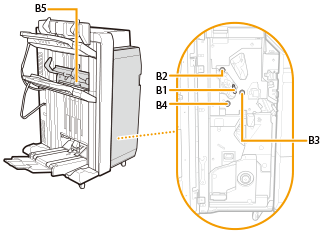

Locațiile blocajelor de hârtie sunt indicate prin numere, cum ar fi B1 sau B2, prezentate în ilustrația de mai jos.
|
Aveţi grijă la manipularea echipamentelor opţionale ataşate la acest aparat. Când capacul unei unităţi opţionale este deschis pentru a înlocui un cartuş de capse, pentru a arunca deşeurile de perforare/tăiere/capsare sau pentru a debloca hârtia ori capsele, se pot produce încă imprimate dacă alte unităţi opţionale funcţionează normal şi nu sunt implicate în procedura de eliminare a blocajelor de hârtie sau capse. |
1
Deschideţi capacul frontal al dispozitivului de finisare.
2
Deschideţi ghidajul (B1).
3
Rotiți butonul de reglaj (B2) și verificați dacă hârtia este blocată.
| Rotiți butonul de reglaj (B2). |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
4
Închideţi ghidajul (B1).
5
Rotiți butoanele de reglaj (B3, B4) și verificați dacă hârtia este blocată.
| Rotiţi butonul de reglaj (B3) în direcţia săgeţii. Dacă hârtia se blochează, aceasta este alimentată la fanta de ieșire. |
| Rotiţi butonul de reglaj (B4) în direcţia săgeţii. Dacă hârtia se blochează, aceasta este alimentată la fanta de ieșire.  |
6
Ridicați ghidajul B5 (situat în deschiderea ieșirii inferioare a hârtiei) și trageți ușor hârtia blocată în direcția săgeții.
Când este blocată o coală lungă
Când o coală lungă se blochează în zona de ieșire a tăvii superioare (Tava A), trageți afară ușor hârtia blocată de-a lungul tăvii.
După ce îndepărtați coala lungă blocată, poate apărea un ecran care vă solicită să deschideți capacul frontal al dispozitivului de finisare sau al unității de pliere a hârtiei. Puteți face acest ecran să dispară deschizând, apoi închizând capacul frontal respectiv.
7
Închideţi capacul frontal al unităţii de finisare.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
Unitatea de legare pe mijloc a dispozitivului Booklet Finisher-AG

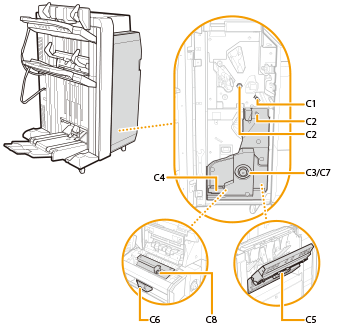

Locațiile blocajelor de hârtie sunt indicate prin numere, cum ar fi C1 sau C2, prezentate în ilustrația de mai jos.
|
Aveţi grijă la manipularea echipamentelor opţionale ataşate la acest aparat. Când capacul unei unităţi opţionale este deschis pentru a înlocui un cartuş de capse, pentru a arunca deşeurile de perforare/tăiere/capsare sau pentru a debloca hârtia ori capsele, se pot produce încă imprimate dacă alte unităţi opţionale funcţionează normal şi nu sunt implicate în procedura de eliminare a blocajelor de hârtie sau capse. |
1
Deschideţi capacul frontal al dispozitivului de finisare.
2
Deschideţi ghidajul (C1).
3
Rotiți butonul de reglaj și verificați dacă hârtia este blocată.
| Rotiţi butonul de reglaj superior (C2) în direcţia săgeţii. Dacă hârtia se blochează, aceasta este alimentată la ghidajul (C1). |
| Rotiţi butonul de reglaj inferior (C2) în direcţia săgeţii. Dacă hârtia se blochează, aceasta este alimentată la ghidajul (C1).  |
4
Scoateți hârtia blocată din ghidajul C1 trăgând ușor în direcția săgeții.
5
Închideţi ghidajul (C1).
6
În timp ce apăsaţi butonul de reglaj (C3), rotiţi-l în direcţia săgeţii până se stinge lampa (
).
).Această procedură nu este necesară dacă lampa este stinsă.
Rotirea butonului de reglaj (C3) antrenează hârtia blocată spre ghidajul de livrare al tăvii pentru broşuri.
Dacă s-a montat „Booklet Trimmer-G”, rotirea butonului de reglaj împinge hârtia blocată spre cureaua de alimentare a dispozitivului „Booklet Trimmer-G”.
7
Dacă există hârtie blocată pe banda transportoare a tăvii pentru broșuri, îndepărtați-o.
Dacă s-a montat „Booklet Trimmer-G”, îndepărtați hârtia blocată de pe cureaua de alimentare a dispozitivului „Booklet Trimmer-G”.
8
Trageţi afară unitatea de legare pe mijloc (C4).
9
Verificaţi dacă hârtia este blocată în unitatea de legare pe mijloc.
| Deschideţi capacul din dreapta al unităţii de legare pe mijloc (C5). |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
 | Închideţi capacul din dreapta al unităţii de legare pe mijloc (C5). |
10

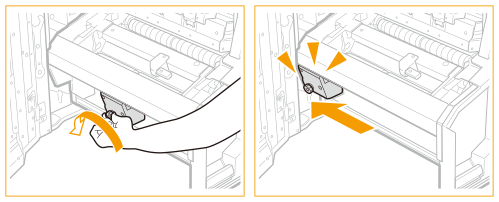

Verificați dacă unitatea de presare este complet poziționată.
Dacă unitatea de presare nu este complet poziționată, rotiți butonul (C6) pentru a o deplasa complet.
Presa asigură o pliere corectă pe centrul hârtiei pentru crearea unei broşuri. Dacă presa nu se află în poziţia corectă, hârtia care trebuie legată pe mijloc nu se poate alimenta în tava pentru broşuri.
11
Verificaţi dacă hârtia este blocată în tava de ieşire a unităţii de legare pe mijloc.
| În timp ce apăsaţi butonul de reglaj (C7), rotiţi-l în direcţia săgeţii până se stinge lampa (  ). |
| Dacă hârtia este blocată în zona de ieșire a unităţii de legare pe mijloc, trageţi-o ușor în afară, în direcţia săgeţii.  |
12
Deschideți ghidajul (C8) și verificați dacă hârtia este blocată.
Dacă hârtia este blocată, deschideți ghidajul C8 și trageți ușor hârtia afară, în direcția săgeții.
13
Închideţi ghidajul (C8).
14
Împingeţi unitatea de legare pe mijloc şi închideţi capacul frontal al dispozitivului de finisare.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
