Hârtia se blochează în Long Sheet Tray-B (opțional)

Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia.

Blocaje ale foilor lungi la intrarea în tavă

Blocaje ale colilor lungi la intrarea tăvii în capacul frontal al unității principale


Această secțiune descrie cazul în care echipamentul „Long Sheet Tray-B” este atașat la unitatea principală. Dacă „Long Sheet Tray-B” este atașat la „Multi-drawer Paper Deck-E” sau la „POD Deck-F”, consultați Când sursele opționale de hârtie sunt atașate la Multi-drawer Paper Deck-E sau Când sursele opționale de hârtie sunt atașate la POD Deck-F. Această secțiune descrie modul de eliminare a blocajelor de coli lungi. Modul de eliminare a blocajelor de hârtie simplă este același cu cel de la „Stack Bypass-D”. Scoateți foaia lungă din unitatea principală atunci când se afișează pe câmpul de dispozitiv de pe ecran sau când nu mai sunt decât 25 mm de hârtie la capătul din spate al hârtiei din tavă. <B Tava universală (Trageţi maneta de deschidere.)>, <B B1/B4> și <B C2/C3/C4/C5/C6> sunt afișate ca locații ale blocajului de hârtie

Această secțiune descrie cazul în care echipamentul „Long Sheet Tray-B” este atașat la unitatea principală. Dacă „Long Sheet Tray-B” este atașat la „Multi-drawer Paper Deck-E” sau la „POD Deck-F”, consultați Când sursele opționale de hârtie sunt atașate la Multi-drawer Paper Deck-E sau Când sursele opționale de hârtie sunt atașate la POD Deck-F.

Această secțiune descrie modul de eliminare a blocajelor de coli lungi. Modul de eliminare a blocajelor de hârtie simplă este același cu cel de la „Stack Bypass-D”.

Scoateți foaia lungă din unitatea principală atunci când se afișează

pe câmpul de dispozitiv de pe ecran sau când nu mai sunt decât 25 mm de hârtie la capătul din spate al hârtiei din tavă. <B Tava universală (Trageţi maneta de deschidere.)>, <B B1/B4> și <B C2/C3/C4/C5/C6> sunt afișate ca locații ale blocajului de hârtie

Blocaje ale foilor lungi la intrarea în tavă

Dacă pe ecran se afișează mesajul <Tavă Universală (Scoateţi toată hârtia.)>, urmați procedura de mai jos pentru a îndepărta foaia lungă.

Trageți, ușor, foaia lungă blocată de-a lungul tăvii.

Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.

Blocaje ale colilor lungi la intrarea tăvii în capacul frontal al unității principale

Dacă pe ecran se afișează mesajul <Tava universală (Trageţi maneta de deschidere.)>, < C3 >, < C4 >, etc. urmați procedura de mai jos pentru a îndepărta foaia lungă.

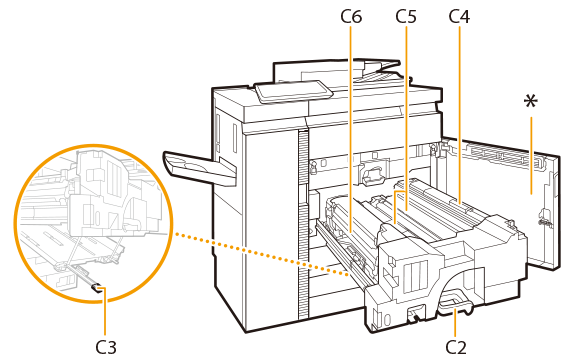

Pozițiile fiecărei unități și zone „levierul C2”, „ghidajul C4” etc. din procedură sunt prezentate în figură.

* Capacul frontal al unităţii principale

Trageți, ușor, foaia lungă blocată de-a lungul tăvii.

Chiar dacă scoateți complet hârtia, efectuați următoarele proceduri.

Verificați dacă au rămas bucăți de hârtie în jurul echipamentului „Stack Bypass-D”.

	Deschideţi „Stack Bypass-D”.
	Verificați dacă nu au rămas bucăți de hârtie în tavă și în unitatea principală. Dacă rămân bucăți de hârtie, îndepărtați-le.
	Închideţi uşor echipamentul „Stack Bypass-D” al unităţii principale până când se aude un declic.

Verificați dacă în unitatea principală au rămas bucăți de hârtie.

	Deschideţi capacul frontal al unităţii principale.

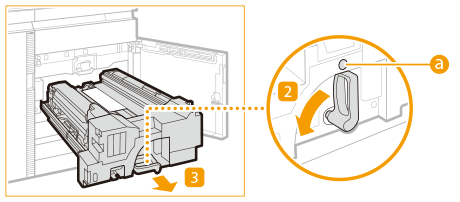

	Înclinați levierul C2 spre stânga pentru a elibera blocarea.
	Ținând de levierul C2, trageți unitatea de transport de fixare în afară. Unitatea de fixare şi zonele din jurul său sunt supuse la temperaturi ridicate. Când scoateţi hârtia blocată, aveţi grijă să nu atingeţi nimic în această zonă. Dacă indicatorul de blocare al levierului C2 () luminează în roșu, levierul C2 nu poate fi deblocat. Urmați instrucțiunile de pe ecran pentru a îndepărta hârtia blocată.
	Deschideți ghidajul C4.
	Țineți ghidajul C4 deschis cu mâna și verificați dacă au rămas sau nu bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le. Când eliberați ghidajul C4, acesta se închide.
	Verificați dacă pe cureaua de alimentare (C5) au rămas bucăți de hârtie. Dacă rămân bucăți de hârtie, îndepărtați-le.

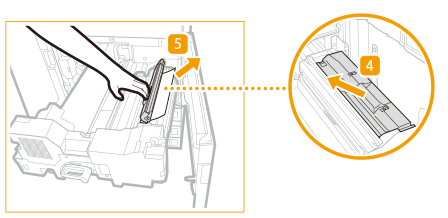

	Deschideţi ghidajul de ieşire interior (C6).
	Verificați dacă în ghidajul de ieșire interior (C6) au rămas bucăți de hârtie. Dacă hârtia este blocată, trageți-o ușor în direcția săgeții, păstrând ghidajul de ieșire interior (C6) deschis. Ghidajul de ieşire interior (C6) şi zonele din jurul său sunt supuse la temperaturi ridicate. Când scoateţi hârtia blocată, aveţi grijă să nu atingeţi nimic în această zonă.
	Readuceți ghidajul de ieșire interior (C6) în poziția inițială.

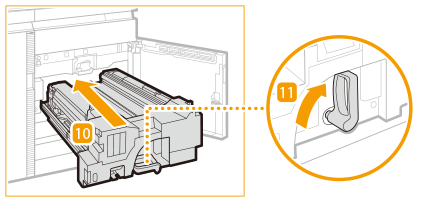

	Împingeți ușor unitatea de transport de fixare înapoi în aparat, ținând levierul C2. Când apăsați unitatea de transport de fixare, levierul C2 pe care-l țineți se poate mișca astfel încât să se ridice, dar aceasta nu constituie o defecțiune. Împingeți-o până la capăt și treceți la pasul următor.
	Rotiți levierul C2 spre dreapta pentru a-l bloca.
	Închideţi capacul frontal al unităţii principale. Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
