Blocaje de hârtie în Sensing Unit-B
Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia. „Sensing Unit-B” este un produs opțional. Echipamente opţionale
Pentru lucrări la care hârtia este avansată la unitatea următoare
Locațiile blocajelor de hârtie sunt indicate prin numere, cum ar fi A1 sau A2, prezentate în ilustrația de mai jos.
1
Deschideţi capacul frontal al dispozitivului „Sensing Unit-B”.
2
Coborâţi mânerul ghidajului A1 şi deschideţi ghidajul.
3
Coborâţi mânerul ghidajului A2 şi deschideţi ghidajul.
4
Scoateţi toată hârtia rămasă în interiorul ghidajelor A1 şi A2.
5
Ridicaţi mânerul ghidajului A2 şi închideţi ghidajul.
6
Ridicaţi mânerul ghidajului A1 şi închideţi ghidajul.
7
Ridicaţi mânerul ghidajului A3 şi deschideţi ghidajul.
8
Scoateţi hârtia blocată.
9
Coborâţi mânerul ghidajului A3 şi închideţi ghidajul.
10
Închideţi capacul frontal al dispozitivului „Sensing Unit-B”.
Pentru lucrări la care hârtia este evacuată în tava de ieşire

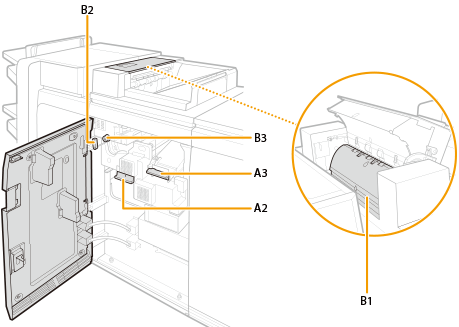

Locațiile blocajelor de hârtie sunt indicate prin numere, cum ar fi A1 sau A2, prezentate în ilustrația de mai jos.
|
Pentru instrucţiuni referitoare la formatele mai mici decât B5, consultaţi Pentru lucrări la care hârtia este avansată la unitatea următoare |
1
Deschideţi capacul frontal al dispozitivului „Sensing Unit-B”.
2
Coborâţi mânerul ghidajului A2 şi deschideţi ghidajul.
3
Scoateţi hârtia blocată.
4
Ridicaţi mânerul ghidajului A2 şi închideţi ghidajul.
5
Ridicaţi mânerul ghidajului A3 şi deschideţi ghidajul.
6
Scoateţi hârtia blocată.
7
Coborâţi mânerul ghidajului A3 şi închideţi ghidajul.
8
Scoateţi hârtia rămasă în zona de ieşire.
9

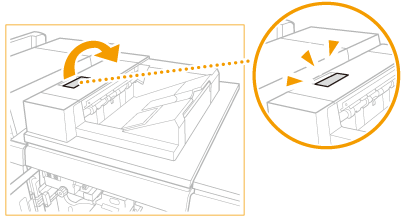

Trageţi pârghia ghidajului de evacuare a hârtiei pentru a deschide capacul.
10
Scoateţi hârtia rămasă în interiorul B1.
11
Închideţi capacul ghidajului de evacuare a hârtiei.
12
Împingeţi levierul ghidajului B2 spre dreapta şi deschideţi ghidajul.
13
Rotiţi butonul de reglaj B3 spre dreapta şi deplasaţi hârtia în ghidaj.
14
Scoateţi hârtia.
15
Împingeţi pârghia ghidajului B2 spre stânga şi închideţi ghidajul.
16
Închideţi capacul frontal al dispozitivului „Sensing Unit-B”.
