Blocaje de hârtie în capacul din față dreapta/trecerea orizontală

Această secțiune descrie modul de eliminare a blocajelor de hârtie care apar în partea cu POD Deck-E/Secondary POD Deck-E. Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia.

Poziția capacului din față dreapta/trecerii orizontale este indicată în ilustrația următoare.


Când deschideți și închideți fiecare ghidaj sau capac, aveți grijă să nu vă prindeți degetele în spațiul liber.


Puteți elimina blocajul de hârtie care apare atunci când ester montat POD Deck-E/Secondary POD Deck-E urmând aceeași procedură pentru eliminarea blocajului de hârtie atunci când doar POD Deck-E este montat. Ilustrația următoare indică locul în care s-a produs blocajul de hârtie. Consultați acest document pentru a îndepărta hârtia blocată. Dacă este montat numai POD Deck-E: Dacă este montat POD Deck-E/Secondary POD Deck-E: Etichetele de pe partea Secondary POD Deck-E sunt indicate cu Da- (ex.: Da-A1), iar cele de pe partea POD Deck-E sunt indicate cu Db-.

Puteți elimina blocajul de hârtie care apare atunci când ester montat POD Deck-E/Secondary POD Deck-E urmând aceeași procedură pentru eliminarea blocajului de hârtie atunci când doar POD Deck-E este montat.

Ilustrația următoare indică locul în care s-a produs blocajul de hârtie. Consultați acest document pentru a îndepărta hârtia blocată.

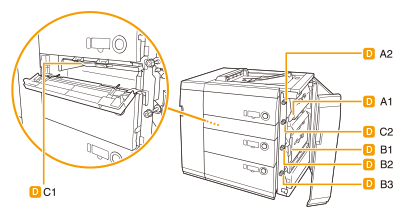

Dacă este montat numai POD Deck-E:

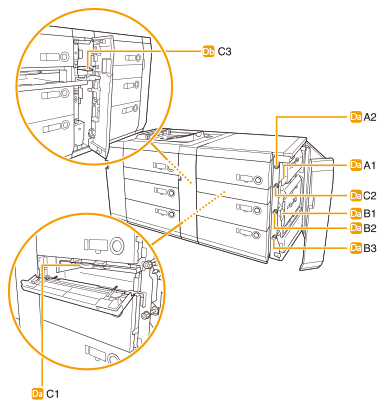

Dacă este montat POD Deck-E/Secondary POD Deck-E:

Etichetele de pe partea Secondary POD Deck-E sunt indicate cu Da- (ex.: Da-A1), iar cele de pe partea POD Deck-E sunt indicate cu Db-.

Deschideţi capacul frontal-dreapta al Consolei POD Deck.

Deschideţi ghidajele (A1 şi B1).

Scoateţi hârtia blocată.

Rotiţi butoanele de reglaj (A2, B2 şi B3) în direcţia săgeţii (sens orar), în locurile cu blocaje de hârtie.

Scoateţi hârtia blocată.

Închideţi ghidajele (A1 şi B1).

Deschideţi capacul trecerii orizontale.

Deschideţi ghidajul (C1).

Scoateţi hârtia blocată.

Rotiţi butonul de reglaj (C2) în direcţia săgeţii (sens orar) şi scoateţi hârtia blocată.

Închideţi ghidajul (C1).

Deschideţi ghidajul (C3) (numai când este montat POD Deck-E/Secondary POD Deck-E).

Îndepărtați hârtia blocată (numai când este montat POD Deck-E/Secondary POD Deck-E).

Închideţi ghidajul (C3) (numai când este montat POD Deck-E/Secondary POD Deck-E).

Închideţi capacul trecerii orizontale.

Închideţi capacul frontal-dreapta al Consolei POD Deck.

Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
