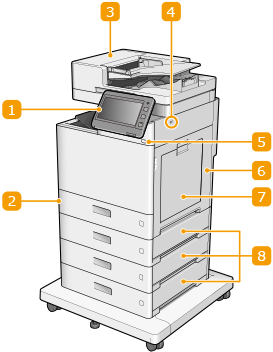

Lato anteriore

Pannello comandi

Il pannello comandi è composto da tasto Home, display, indicatori di stato, ecc. Il pannello comandi consente di eseguire tutte le operazioni e impostazioni specifiche.
Pannello comandi
Schermate di base sul pannello digitale

Cassetto 1

Caricare qui la carta utilizzata più frequentemente.
Cassetto
Metodo base per il caricamento della carta

Alimentatore

Aprire il pannello anteriore quando si sostituiscono le cartucce toner.
Alimentatore a passaggio singolo fronte-retro

Porta memoria USB (lato anteriore destro della macchina)

È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
La macchina può fornire una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.

Interruttore di alimentazione

Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Accensione della macchina
Spegnimento della macchina

Pannello destro dell'unità principale

Aprire il pannello destro per rimuovere gli inceppamenti della carta. Eliminazione degli inceppamenti di carta

Vassoio multiuso

Caricare la carta nel vassoio multiuso quando si desidera utilizzare temporaneamente un tipo di carta diverso da quello caricato nel cassetto.
Vassoio multiuso
Metodo base per il caricamento della carta

Pannello destro del cassetto

Aprire questo pannello quando si verifica un inceppamento della carta.

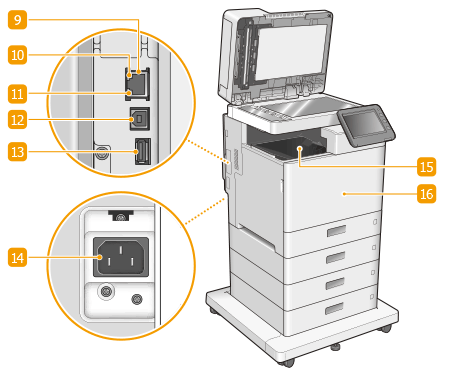

Porta LAN

Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via.
Impostazione dell'ambiente di rete

Indicatore ACT

L'indicatore ACT lampeggia durante l'invio o la ricezione di dati.

Indicatore LNK

L'indicatore LNK lampeggia di luce verde quando la macchina è collegata correttamente a una rete.

Porta USB (per la connessione di un computer)

Collegare un cavo USB quando si collega la macchina a un computer.
La porta USB (per la connessione di un computer) supporta lo standard USB 2.0.

Porta USB (per la connessione di dispositivi USB)

Alla macchina è possibile collegare dei dispositivi come dischi rigidi esterni.
La macchina può fornire una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
La porta USB (per la connessione di dispositivi USB) supporta lo standard USB 2.0.

Presa di alimentazione

Consente di collegare il cavo di alimentazione.

Vassoio di consegna

I fogli stampati escono sul vassoio di consegna.

Pannello anteriore

Aprire per sostituire la cartuccia toner o il contenitore del toner di scarto. Sostituzione della cartuccia toner
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato destro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB.
Lavoro con i dati nel supporto di memoria
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente.
Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina.
È possibile utilizzare un dispositivo di memoria USB con un file system FAT32 (fino a 32 GB) o exFAT (fino a 2 TB).
Dispositivi e tipi di impiego non supportati
Supporti di memoria con funzioni di protezione
Supporti di memoria che non soddisfano le specifiche USB
Lettori di schede di memoria collegati tramite USB
Collegamento dei supporti di memoria tramite cavo di prolunga
Collegamento dei supporti di memoria tramite un hub USB
