Metodo base per il caricamento della carta
Questa sezione descrive il metodo generale per il caricamento di carta comune o riciclata. Caricare i formati e i tipi di carta utilizzati più frequentemente nel cassetto. Quando si utilizza temporaneamente un tipo di carta non caricato nel cassetto, caricarla nel vassoio multiuso.
|
Per le unità Cassette Module-AL o Cassette Feeding Unit-BA opzionali, seguire la procedura per caricare la carta nel cassetto. Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni. La carta può sovrapporsi durante l'alimentazione oppure incepparsi, a seconda della superficie di taglio della carta. Modificando l'orientamento della carta e ricaricandola è possibile ridurre l'effetto della superficie di taglio. Se la carta finisce e la stampa viene interrotta, caricare una nuova risma di carta. La stampa riparte dopo il caricamento della nuova risma di carta. |
Caricamento della carta nel cassetto della carta
Orientamento della carta
Consultare la tabella qui sotto per caricare la carta disponibile con il giusto orientamento.
Carta | Orientamento |
A4, B5, A5 (orizzontale), A6, B6, Legal, Letter, Statement, Executive, Foolscap/Folio, 16K, Personalizzato (orizzontale) |  |
A5 (verticale), Personalizzato (verticale) |  |
Caricamento di carta in formato standard
Per caricare della carta il cui formato si trova sulle marcature di formato del cassetto carta, utilizzare la procedura seguente. Per caricare della carta il cui formato non si trova sulle marcature, consultare Caricamento di carta in formato personalizzato.
1
Estrarre il cassetto della carta fino a bloccarlo.
2

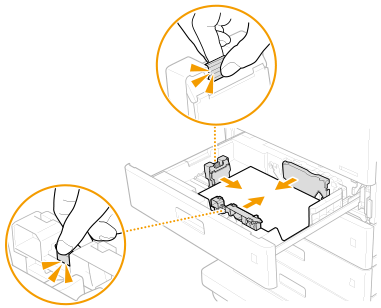

Regolare le guide della carta nella posizione corrispondente al formato di carta in uso.
Tenendo premuta la leva di sblocco, spostare la guida della carta.
Allineare le sporgenze delle guide della carta all'indicatore del formato della carta da caricare.
3
Caricare la carta con il bordo della risma a contatto con il lato destro del cassetto.
Inserire la carta con il lato di stampa rivolto verso l'alto.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
Quando si caricano fogli con logo, vedere Caricamento di carta prestampata.
4
Inserire il cassetto della carta.
»
Se necessario, procedere con Specifica del tipo e del formato carta nel cassetto.
Il formato della carta viene rilevato automaticamente.Formati carta rilevabili automaticamente
* Se il formato carta rilevato non corrisponde a quello caricato, è possibile che la carta non sia stata caricata correttamente. Caricare nuovamente la carta.
* Se è caricata carta di un formato che non può essere rilevato automaticamente, oppure se viene rilevato un formato diverso anche dopo aver caricato nuovamente la carta, modificare l'impostazione del formato carta.
Quando si cambia il tipo di carta
Le impostazioni predefinite per il tipo di carta sono <Comune 2>. Se si carica nella macchina un tipo di carta diverso, accertarsi di modificare l'impostazione. In caso contrario, la macchina potrebbe non stampare correttamente.
 Stampa sul retro di un foglio stampato (2° lato su pagina fronte-retro)È possibile stampare sul retro della carta stampata. Appiattire la carta stampata e inserirla nel vassoio multiuso con il lato da stampare rivolto verso il basso (il lato stampato in precedenza verso l'alto). Quindi, premere <2° lato pag. fronte-retro> nella schermata per selezionare il tipo di carta. Utilizzare solo i fogli stampati con questa macchina. Non è possibile stampare sul lato su cui si è stampato in precedenza. |
Caricamento di carta in formato personalizzato
Per caricare della carta con un formato personalizzato o altra carta il cui formato non si trova sulle marcature di formato del cassetto carta, utilizzare la procedura seguente.
1
Estrarre il cassetto della carta fino a bloccarlo.
2

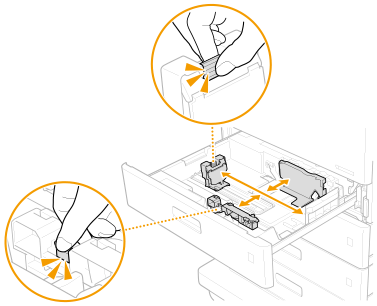

Separare le guide della carta.
Premere la leva di sblocco, quindi far scorrere le guide della carta verso l'esterno.
3
Caricare la carta con il bordo della risma a contatto con il lato destro del cassetto.
Posizionare la risma di carta con il lato di stampa rivolto verso l'alto.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.Quando si caricano fogli con logo, vedere Caricamento di carta prestampata.
4

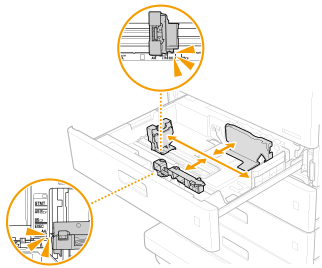

Allineare le guide della carta ai bordi del foglio.
Premere la leva di sblocco e spostare le guide della carta all'interno fino ad allinearle perfettamente ai bordi della carta.
Allineare le guide della carta appoggiandole bene ai bordi del foglio
Guide della carta non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
5
Inserire il cassetto della carta.
»
Continuare con Specifica del tipo e del formato carta nel cassetto
Impostare il formato (lunghezza del lato) della carta caricata.
Quando si cambia il tipo di carta
Se si carica nella macchina un tipo di carta diverso, assicurarsi di modificare l'impostazione. In caso contrario, la macchina non è in grado di stampare correttamente.
Stampa sul retro di un foglio stampato (2° lato su pagina fronte-retro)È possibile stampare sul retro della carta stampata. Appiattire la carta stampata e inserirla nel vassoio multiuso con il lato da stampare rivolto verso il basso (il lato stampato in precedenza verso l'alto). Quindi, premere <2° lato pag. fronte-retro> nella schermata per selezionare il tipo di carta. Utilizzare solo i fogli stampati con questa macchina. Non è possibile stampare sul lato su cui si è stampato in precedenza. |
Caricamento carta nel vassoio multiuso
Orientamento della carta
Consultare la tabella qui sotto per caricare la carta disponibile con il giusto orientamento.
Carta | Orientamento |
A4, B5, A5 (orizzontale), A6, B6, Legal, Letter, Statement, Executive, 3" x 5", 16K, Personalizzato (orizzontale), Busta | |
A5 (verticale), Personalizzato (verticale) | |
1
Aprire il vassoio multiuso.
2
Far scorrere le guide della carta verso l'esterno.
Regolare la larghezza delle guide della carta in modo che sia leggermente superiore alla larghezza della carta.
3
Inserire a fondo la carta nel vassoio multiuso.
Inserire la carta con il lato di stampa rivolto verso il basso.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Non superare la guida limite della carta quando si caricano i fogli
Accertarsi che la risma di carta non superi la guida di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.Se si usano buste o carta con logo, fare attenzione all'orientamento durante il caricamento nell'alimentatore.
Caricamento di buste
Caricamento di carta prestampata.
Caricamento di buste
Caricamento di carta prestampata.
4
Allineare le guide della carta ai bordi del foglio.
Allineare le guide della carta alla larghezza del foglio.
Allineare le guide della carta appoggiandole bene ai bordi del foglio
Guide della carta non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
»
Continuare con Specifica del tipo e del formato carta nel vassoio multiuso
Quando si cambia il tipo di carta
L'impostazione predefinita per il tipo di carta è <Comune 2>. e si carica nella macchina un tipo di carta diverso, accertarsi di modificare l'impostazione. In caso contrario, la macchina potrebbe non stampare correttamente.
|
Stampa sul retro di un foglio stampato (2° lato su pagina fronte-retro)È possibile stampare sul retro della carta stampata. Appiattire la carta stampata e inserirla nel vassoio multiuso con il lato da stampare rivolto verso il basso (il lato stampato in precedenza verso l'alto). Quindi, premere <2° lato pag. fronte-retro> nella schermata per selezionare il tipo di carta. Se si verifica un inceppamento della carta, caricare una busta alla volta. Utilizzare solo i fogli stampati con questa macchina. Non è possibile stampare sul lato su cui si è stampato in precedenza. |
