Bahagian Depan
Dulang output
Kertas bercetak ialah output kepada dulang output.
Panel Kawalan
Panel kawalan mengandungi kekunci nombor, paparan, penunjuk status, dll. Anda boleh menjalankan semua operasi dan menentukan tetapan dari panel kawalan.
Laci kertas
Muatkan jenis kertas yang kerap anda gunakan ke dalam laci kertas.
Suis kuasa
Tekan suis kuasa untuk HIDUPKAN dan MATIKAN mesin.
Penutup kanan unit utama
Buka penutup kanan apabila mengosongkan kertas tersekat. Mengalihkan Kertas Tersekat
Dulang Pelbagai Guna
Muatkan kertas ke dalam dulang pelbagai guna buat sementara waktu apabila anda mahu menggunakan jenis kertas yang berbeza daripada kertas yang dimuatkan dalam laci kertas.
Penutup kanan laci kertas
Buka ini apabila kertas tersekat berlaku.

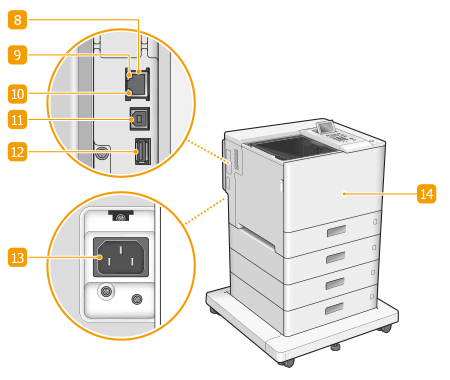

Port LAN
Sambungkan kabel LAN apabila menyambungkan mesin ke penghala LAN berwayar dsb. Penyediaan Persekitaran Rangkaian
Penunjuk ACT
Penunjuk ACT berkelip ketika data dihantar atau diterima.
Penunjuk LNK
Penunjuk LNK berkelip hijau apabila mesin tidak disambungkan ke rangkaian dengan betul.
Port USB (untuk sambungan komputer)
Sambungkan kabel USB apabila menyambungkan mesin dan komputer.
Port USB (untuk sambungan komputer) menyokong USB 2.0.
Port memori USB (untuk sambungan peranti USB)
Anda boleh menyambungkan peranti seperti peranti memori USB ke mesin. Menyambungkan Peranti Memori USB
Mesin boleh membekalkan kuasa maksimum sebanyak 5 V 500 mA. Menyambungkan peranti yang memerlukan lebih kuasa boleh merosakkan mesin.
Sesetengah jenis media memori mungkin tidak dapat menyimpan data dengan betul.
Port USB (untuk sambungan peranti USB) menyokong USB 2.0.
Soket kuasa
Sambungkan kord kuasa.
Penutup hadapan
Buka untuk menggantikan kartrij toner atau bekas toner sisa. Menggantikan Katrij Toner
Menyambungkan Peranti Memori USB
Anda boleh menyambungkan peranti memori USB ke port USB yang terletak di sebelah kiri mesin dan mencetak data secara terus dari peranti memori USB.
 |
Pastikan peranti memori USB disesuaikan dengan betul apabila menyambungkannya ke mesin. Jika ia tidak disambungkan dengan betul, ia boleh menyebabkan peranti memori USB atau mesin pincang tugas. Pastikan anda mematuhi prosedur yang betul apabila menanggalkan peranti memori USB. Memasukkan/Menanggalkan Media Ingatan Kegagalan berbuat demikian boleh menyebabkan peranti memori USB atau mesin pincang tugas. Anda boleh menggunakan peranti memori USB dengan sistem fail FAT32 (sehingga 32 GB) atau exFAT (sehingga 2 TB). |
 |
Peranti dan penggunaan yang tidak disokong.Media ingatan dengan fungsi keselamatan Media memori tidak mencapai spesifikasi USB Pembaca kad memori bersambung melalui USB Menyambungkan media memori melalui kabel sambungan Menyambungkan media memori melalui hab USB |
