A nyomtatott kép átviteli beállításainak módosítása
Ha a kinyomtatott kép összességében világosabb színű vagy torzabb, mint normál papírra nyomtatva, akkor bejegyezheti ezt a papírt egyedi papírtípusként, és beállíthatja a másodlagos traszferfeszültséget (a feszültséget, amikor a kép a papírra kerül). A beállítás eredményei a papírtípus megadásakor és a nyomtatás végrehajtásakor érvényesülnek.
MEGJEGYZÉS
A kinyomtatott kép átviteli feltételeinek módosításakor a nyomtatási pozíció beállításai is változhatnak. Szükség szerint beállítja a nyomtatási pozíciót. A nyomtatási pozíció beállítása
1. lépés: Saját papírtípusok bejegyzése
Regisztrálja egyedi papírtípusként azt a papírt, amelyhez be szeretné állítani a másodlagos transzferfeszültséget. Gyakran használt papírtípusok bejegyzése
2. lépés: Másodlagos transzferfeszültség beállítása
A másodlagos transzferfeszültség beállításához Ön vagy ellenőrizhet szemrevételezéssel egy kinyomtatott tesztábrát a kézi beállítás elvégzéséhez, vagy elvégezheti a beállítást automatikusan is a tesztábra beolvasásával.
Beállítás a tesztábra szemrevételezésével
Nyomtassa ki a táblázatot, ellenőrizze vizuálisan, és manuálisan állítsa be a legmegfelelőbb mérőmezőt.
A vezérlőpulton állítsa be a másodlagos átviteli feszültséget. A beállítási értékeket a számítógépről, a Távoli felhasználói felület segítségével állíthatja be, de a táblázatot nem nyomtathatja ki.
Rendszergazdai vagy eszközadminisztrátori jogosultság szükséges.
Rendszergazdai vagy eszközadminisztrátori jogosultság szükséges.
1
Jelentkezzen be rendszergazdaként a készülékre. Bejelentkezés a készülékre
2
A vezérlőpulton válassza ki a [
Beáll./Bejegyzés] elemet a [Főmenü] képernyőn vagy egy másik képernyőn.
Beáll./Bejegyzés] elemet a [Főmenü] képernyőn vagy egy másik képernyőn.Megjelenik a [Beállítás/Bejegyzés] képernyő.
3
Nyomja meg a következőt: [Beállítások]
[Papír beállítás] [Papírtípus kezelés beállítás].
[Papír beállítás] [Papírtípus kezelés beállítás].Megjelenik a [Papírtípus kezelés beállítás] képernyő.
4
Válassza ki a regisztrált egyéni papírtípust, és nyomja meg a [Részletek/Szerkesztés] gombot.
Megjelenik a [Adatok/Szerkesztés] képernyő.
5
Nyomja meg a következőt: [Változtat], itt: [Másod transzferfesz. beállítás].
Megjelenik a beállítási módszer kiválasztására szolgáló képernyő.
Nyomja meg a [Lapolvasó nélkül] lehetőséget.
Megjelenik a [Másod transzferfesz. beállítás] képernyő.
7
Nyomja meg a [Ábranyomtatás beállításai] lehetőséget.
Megjelenik a [Ábranyomtatás beállításai] képernyő.
8
Állítsa be a feszültségtartományt és a nyomtatási oldalt a nyomtatandó diagramhoz, majd nyomja meg a [Következő] gombot.
A másodlagos transzferfeszültség finom beállításához állítsa a [Táblázat nyomtatásának típusa] beállítást [Finombeállításhoz] értékre. Kinyomtat a készülék egy táblázatot, amelyben a beállítási értékek ±1-es lépésekben szerepelnek.
Ha nagyobb mértékű beállítást szeretne végrehajtani, állítsa ezt [Durvabeállításhoz] értékre. Kinyomtat a készülék egy táblázatot, amely a készülék állapotának megfelelő lépéseket tartalmazza.
Ha nagyobb mértékű beállítást szeretne végrehajtani, állítsa ezt [Durvabeállításhoz] értékre. Kinyomtat a készülék egy táblázatot, amely a készülék állapotának megfelelő lépéseket tartalmazza.
A papír mindkét oldalának beállításához állítsa a [Nyomtatott oldal] beállítást [Mindkét oldal] értékre. Használható papír kétoldalas nyomtatáshoz
Állítsa a [Nyomtatott oldal] beállítást [Csak elülső oldal] értékre az alábbi esetekben:
Ha a [2-oldalas lap 2. oldala] beállítása egyéni papír esetében „Be” [Adatok/Szerkesztés] képernyő
Ha papír van betöltve a többfunkciós tálcába, és a képernyőn a [2-oldalas lap 2. oldala] beállítás van kiválasztva a papírfajta beállításánál A többfunkciós tálcába helyezett papír méretének és típusának beállítása
9
Válassza ki a beállítandó egyéni papírral betöltött papírforrást, és nyomja meg az [OK] gombot.
Ekkor ismét megjelenik a [Másod transzferfesz. beállítás] képernyő.
10
Nyomja meg a [Ábranyomtatás] lehetőséget.
A készülék kinyomtatja a táblázatot.
11
Nézze meg a táblázatot, és válassza ki a legmegfelelőbb foltot.
A bíborvörös színnel nyomtatott számérték az aktuális beállított érték.
Ellenőrizze a számértékeket növekvő sorrendben a negatív értékektől a pozitív értékekig, majd hasonlítsa össze azt a pozíciót, ahol a sűrűség egyenletesnek tűnik, a következő két értékkel, és válassza ki azt az értéket, amelyet a legmegfelelőbbnek tart.
Ha a kiválasztott értékek között nem látható különbség, akkor a három közül a középsőt kell kiválasztani.
Ha a kiválasztott értékek között nem látható különbség, akkor a három közül a középsőt kell kiválasztani.
Ha a diagram a papír mindkét oldalára van nyomtatva, válassza ki a legmegfelelőbb foltot külön az elülső és a hátoldalhoz. Az elülső oldalra „*” jel van nyomtatva, a hátsó oldalra pedig „**” jel.

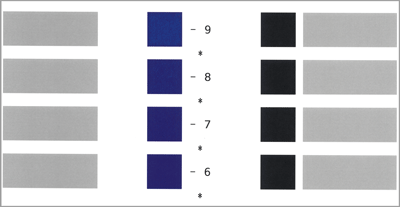

Példa: Amikor a sűrűség egyenletesnek tűnő pozíciója „-8”
Hasonlítsa össze a „-8”, „-7” és a „-6” értékeket, és válassza ki a legmegfelelőbbnek ítélt értéket.
Ha nem látja a különbséget a három érték között, válassza a „-7” értéket.
Hasonlítsa össze a „-8”, „-7” és a „-6” értékeket, és válassza ki a legmegfelelőbbnek ítélt értéket.
Ha nem látja a különbséget a három érték között, válassza a „-7” értéket.
12
Írja be a diagramon bejelölt értéket.
Nyomja meg az [Elülső oldal] vagy a [Hátoldal] gombot a kiválasztáshoz, majd írja be az értéket.
A [±] gomb megnyomásával a beírt érték előjelét pozitívra vagy negatívra változtathatja.
Írjon be értéket a [Hátoldal] beállításnál az alábbi esetekben:
Ha a [2-oldalas lap 2. oldala] beállítása egyéni papír esetében „Be” [Adatok/Szerkesztés] képernyő
Ha papír van betöltve a többfunkciós tálcába, és a képernyőn a [2-oldalas lap 2. oldala] beállítás van kiválasztva a papírfajta beállításánál A többfunkciós tálcába helyezett papír méretének és típusának beállítása
13
Nyomja meg a következőt: [OK] [Bezárás].
[Bezárás].A beállítás ezzel érvénybe lép.
Automatikus beállítás a diagram beolvasásával
Nyomtassa ki a diagramot, majd olvassa be a diagramot a legmegfelelőbb folt automatikus beállításához.
Az automatikus beállítás elvégzéséhez használja a vezérlőpultot. A Távoli felhasználói felület segítségével számítógépről nem lehet automatikus beállítást végrehajtani.
Rendszergazdai vagy eszközadminisztrátori jogosultság szükséges.
Rendszergazdai vagy eszközadminisztrátori jogosultság szükséges.
1
Jelentkezzen be rendszergazdaként a készülékre. Bejelentkezés a készülékre
2
A vezérlőpulton válassza ki a [Beáll./Bejegyzés] elemet a [Főmenü] képernyőn vagy egy másik képernyőn. [Főmenü] képernyő
Beáll./Bejegyzés] elemet a [Főmenü] képernyőn vagy egy másik képernyőn. [Főmenü] képernyőMegjelenik a [Beállítás/Bejegyzés] képernyő.
3
Nyomja meg a következőt: [Beállítások] [Papír beállítás] [Papírtípus kezelés beállítás].
[Papír beállítás] [Papírtípus kezelés beállítás].Megjelenik a [Papírtípus kezelés beállítás] képernyő.
4
Válassza ki a regisztrált egyéni papírtípust, és nyomja meg a [Részletek/Szerkesztés] gombot.
Megjelenik a [Adatok/Szerkesztés] képernyő.
5
Nyomja meg a [Változtat] gombot a [Másod transzferfesz. beállítás] lehetőségnél.
Megjelenik a beállítási módszer kiválasztására szolgáló képernyő.
6
Nyomja meg a [Lapolvasó használata] lehetőséget.
Megjelenik a [Másod transzferfesz. beállítás] képernyő.
7
Nyomja meg a [Ábranyomtatás beállításai] lehetőséget.
Megjelenik a [Ábranyomtatás beállításai] képernyő.
8
Állítsa be a nyomtatandó diagram típusát és nyomtatási oldalát, majd nyomja meg a [Következő] gombot.
A másodlagos transzferfeszültség finom beállításához állítsa a [Táblázat nyomtatásának típusa] beállítást [Finombeállításhoz] értékre. Kinyomtat a készülék egy táblázatot, amelyben a beállítási értékek ±1-es lépésekben szerepelnek.
Ha nagyobb mértékű beállítást szeretne végrehajtani, állítsa ezt [Durvabeállításhoz] értékre. Kinyomtat a készülék egy táblázatot, amely a készülék állapotának megfelelő lépéseket tartalmazza.
Ha nagyobb mértékű beállítást szeretne végrehajtani, állítsa ezt [Durvabeállításhoz] értékre. Kinyomtat a készülék egy táblázatot, amely a készülék állapotának megfelelő lépéseket tartalmazza.
A papír mindkét oldalának beállításához állítsa a [Nyomtatott oldal] beállítást [Mindkét oldal] értékre. Használható papír kétoldalas nyomtatáshoz
Állítsa a [Nyomtatott oldal] beállítást [Csak elülső oldal] értékre az alábbi esetekben:
Ha a [2-oldalas lap 2. oldala] beállítása egyéni papír esetében „Be” [Adatok/Szerkesztés] képernyő
Ha papír van betöltve a többfunkciós tálcába, és a képernyőn a [2-oldalas lap 2. oldala] beállítás van kiválasztva a papírfajta beállításánál A többfunkciós tálcába helyezett papír méretének és típusának beállítása
9
Válassza ki a beállítandó egyéni papírral betöltött papírforrást, és nyomja meg az [OK] gombot.
Ekkor ismét megjelenik a [Másod transzferfesz. beállítás] képernyő.
10
Nyomja meg a [Táblázat Nyomt/beolv] lehetőséget.
Megjelenik a [Táblázat Nyomt/beolv] képernyő.
11
Nyomja meg a [Nyomtatás indul] lehetőséget.
A készülék kinyomtatja a táblázatot.
12
A beállítás elvégzéséhez olvassa be a diagramot.
Beolvasás a másolóüveg használatával
1
Nyissa ki az adagolót.
2
Kövesse a képernyőn megjelenő utasításokat, és helyezze a diagramot a másolóüvegre.
3
Hajtsa le óvatosan az adagolót.
4
Nyomja meg a [Beolvasás indul] lehetőséget.
A diagram beolvasásra kerül.
A beállítás befejezése után [A beállítás kész.] jelenik meg.
A beállítás befejezése után [A beállítás kész.] jelenik meg.
* Ha a diagram a papír mindkét oldalára van nyomtatva, kövesse a képernyőn megjelenő utasításokat a diagram újbóli elhelyezéséhez az üvegen, és nyomja meg a [Beolvasás indul] gombot.
5
Vegye el a diagramot a másolóüvegről.
13
Nyomja meg a következőt: [OK] [Bezárás].
[Bezárás].A módosított beállítások érvénybe lépnek.
MEGJEGYZÉS
Speciális papír, például előre lyukasztott, átlátszó címkék vagy színes papír használata esetén előfordulhat, hogy nem tudja elvégezni a szkennelést (automatikus beállítást). Ebben az esetben manuálisan állítsa be. 1. lépés: Saját papírtípusok bejegyzése
* Nyomtassa ki újra a diagramot a manuális beállítási eljárás szerint.
* Nyomtassa ki újra a diagramot a manuális beállítási eljárás szerint.
