Розміщення оригіналів
Розміщуйте документи, фотографії та інші друковані матеріали («оригінальні примірники»), які потрібно сканувати, надіслати по факсу чи скопіювати, на сканувальному склі чи в завантажувальному лотку.
Виберіть, що використовувати (сканувальне скло чи завантажувальний лоток), залежно від типу документа й завдання.
Виберіть, що використовувати (сканувальне скло чи завантажувальний лоток), залежно від типу документа й завдання.
Сканувальне скло
Дає змогу сканувати оригінальні примірники у фіксованому положенні. Оригінальні примірники слід розміщувати по одному, але це забезпечує дуже точне сканування.
На сканувальному склі можна також розмістити такі оригінальні примірники:
На сканувальному склі можна також розмістити такі оригінальні примірники:
книги, товстий папір, тонкий папір та інші оригінальні посібники, які не можна розміщувати в завантажувальному лотку;
калька, прозорі плівки й інші прозорі оригінальні примірники.
Пристрій подавання
У пристрої подавання можна розмістити кілька аркушів оригіналів. Розміщені оригінальні примірники подаються й скануються автоматично по одному аркушу.
Оригінальні примірники можна сканувати одночасно з обох боків.
Оригінальні примірники можна сканувати одночасно з обох боків.
Незалежно від того, чи використовується сканувальне скло, чи пристрій подавання, під час копіювання на папір із логотипом або використання функції скріплення чи перфорації, звертайте увагу на орієнтацію оригінального примірника.
ВАЖЛИВО
Розміщуйте сухі оригінальні примірники
Перш ніж розміщувати оригінальні примірники, переконайтеся, що на них повністю висохли чорнило, коректурна рідина чи клей.
Розміщення оригіналів на склі експонування
Розмір оригінальних примірників, які можна розміщувати на сканувальному склі, наведено в основних технічних характеристиках апарата. Основні технічні характеристики
1
Відкрийте пристрій подавання.
Повністю відкрийте пристрій подавання. Якщо оригінальний примірник розміщено з не повністю відкритим пристроєм подавання, розмір оригінального примірника може бути визначено неправильно.
2

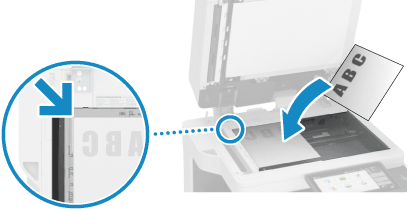

Розмістіть оригінальний примірник стороною, яка сканується, донизу на сканувальному склі, вирівнявши кут оригінального примірника за верхнім лівим кутом сканувального скла.
Під час сканування прозорих оригінальних примірників
Скануючи кальку, прозорі плівки й інші прозорі оригінальні примірники, розмістіть вгорі аркуш звичайного білого паперу.
Під час сканування обох боків оригінального примірника
Розмістіть оригінал так, щоб верхня та нижня частини оригіналу були правильно розташовані з вашої точки зору.
Під час сканування розгорнутих оригінальних примірників

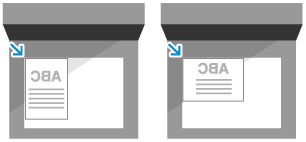

Під час сканування розгорнутого оригінального примірника (наприклад, книги чи журналу) розміщуйте оригінальний примірник так, щоб його верхній край був вирівняний з верхнім краєм і верхнім лівим кутом сканувального скла.
3
Обережно закрийте пристрій подавання.
Не застосовуйте силу, закриваючи пристрій подавання під час розміщення книги, журналу або іншого товстого оригінального примірника.
4
Коли сканування оригінального примірника буде завершено, приберіть оригінальний примірник зі сканувального скла.
ПРИМІТКА
Позначки розміру оригінального примірника вздовж країв сканувального скла також вказують на розміри оригінальних примірників, які апарат не розпізнає автоматично.
Розміщення оригіналів у пристрої подавання
Можна розмістити кілька оригінальних примірників різних розмірів.
Розмірі та типи оригінальних примірників, які можна розмістити в пристрої подавання, дивіться в технічних характеристиках пристрою подавання. Технічні характеристики двостороннього однопрохідного пристрою подавання
Розмірі та типи оригінальних примірників, які можна розмістити в пристрої подавання, дивіться в технічних характеристиках пристрою подавання. Технічні характеристики двостороннього однопрохідного пристрою подавання
ВАЖЛИВО
Щоб попередити зминання паперу всередині завантажувального лотка, не розташовуйте наведені нижче оригінальні примірники.
Зім’ятий, загнутий, скручений або надірваний папір
Копіювальний папір, крейдований папір, тонкий напівпрозорий папір або прозорі плівки
Папір, скріплений скобами чи скріпками, або папір із наліпками
документи, надруковані за допомогою принтера для термодруку
Папір із перфорацією
1
Розсуньте напрямні назовні так, щоб відстань між ними була трохи більшою, ніж ширина оригіналу.
2

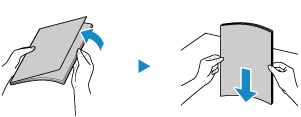

Перегорніть оригінальні примірники та вирівняйте їхні краї.
Перегортайте аркуші паперу невеликими партіями та вирівнюйте краї, кілька разів стукнувши аркушами по рівній поверхні.
3

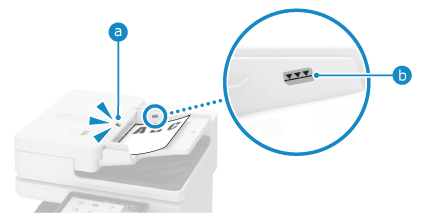

Покладіть оригінали в подавач стороною для сканування догори.
Якщо оригінал розміщено правильно, засвітиться індикатор встановлення оригіналу (
).
).Вставте оригінал так, щоб його край прилягав до подавача.
Переконайтеся, що висота стосу розміщених оригінальних примірників не перевищує лінію максимального навантаження (
). Це може призвести до порушень подавання чи зминання паперу.
). Це може призвести до порушень подавання чи зминання паперу.Розміщення візитної картки
Завантажте візитну картку в альбомній орієнтації.
Розміщення оригіналу на тонкому папері
Оригінали на тонкому папері може бути складно розмістити. Крім того, за високої температури та вологості вони можуть зминатися.
Сканування двосторонніх оригіналів
Розмістіть оригінал так, щоб його верх і низ були правильно розташовані з вашого боку.
Розміщення кількох оригіналів різних розмірів
Оригінали однакової висоти розміщуйте, вирівнюючи їх за висотою. /b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Оригінали різної висоти розміщуйте так, щоб верхні ліві кути були вирівняні з вашого боку.
Запобіжні заходи під час розміщення оригіналів різних форматів
Не всі розміри оригіналів можна поєднувати під час розміщення. Технічні характеристики двостороннього однопрохідного пристрою подавання
Розміщення оригіналів несумісних розмірів може призвести до пошкодження оригіналів або зминання паперу.
Розміщення оригіналів несумісних розмірів може призвести до пошкодження оригіналів або зминання паперу.
Не розміщуйте разом оригінали на папері різної товщини або якості. Це може спричинити зминання паперу.
Якщо розмістити в подавачі оригінали різної висоти, коротші з них не фіксуватимуться напрямними, тому під час сканування вони можуть перекоситися.
Розміщення довгого оригіналу
Підтримуйте оригінал рукою під час сканування або коли він виходить із апарата.
Докладні відомості про розміри довгих оригіналів, які можна розмістити в подавачі, дивіться в технічних характеристиках подавача апарата. Технічні характеристики двостороннього однопрохідного пристрою подавання
4
Вирівняйте пересувні напрямні за краями оригіналів.
Надто вільне або надто туге вирівнювання пересувних напрямних може призвести до порушень подавання чи зминання паперу.
5
Коли сканування оригіналів буде завершено, приберіть виведені оригінали з лотка виведення оригіналів.
