Зминання паперу в головному блоці
Видаліть зім’ятий папір із головного блока. Дотримуйтесь інструкцій на панелі керування, щоб побачити місце зминання паперу та видалити його.
Якщо папір розірвався, обов’язково вийміть всі його залишки.
Якщо видалити папір не можна, не намагайтеся видалити його силою. Подивіться на панель керування та видаліть зім’ятий папір в іншому місці.
Якщо папір розірвався, обов’язково вийміть всі його залишки.
Якщо видалити папір не можна, не намагайтеся видалити його силою. Подивіться на панель керування та видаліть зім’ятий папір в іншому місці.
Порядок роботи відрізняється в разі використання довгих аркушів паперу.
* Якщо встановлено додатковий внутрішній фінішер, див. нижче:
ВАЖЛИВО
Відкриття правої кришки головного блока
Торкаючись руками, на яких міститься електростатичний заряд, внутрішньої сторони головного блоку, ви можете пошкодити компоненти. Перш ніж виконувати таку роботу, як заміна частин або видалення зминання паперу всередині головного блоку, міцно візьміться за ручку та відкрийте праву кришку основного блоку. Металева пластина, розташована за ручкою, знімає статичну електрику.
Якщо ви перериваєте таку роботу, як заміна частин або видалення зминання паперу всередині головного блоку, закрийте праву кришку основного блоку. При відновленні роботи, міцно візьміться за ручку й відкрийте праву кришку головного блока. Це гарантує, що будь-яка статична електрика на ваших руках буде розряджена.
Якщо зім’ято папір, відмінний від довгих аркушів
Необхідні підготовчі операції
Закрийте кришку та ящик для паперу, якщо вони відкриті.
1

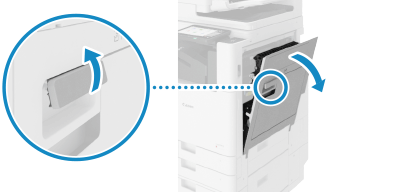

Потягніть за важіль і відкрийте праву кришку головного блока.
2
Якщо зминання паперу сталося в блоці перевертання, обережно витягніть папір у напрямку стрілки.
3
Якщо зминання паперу сталося в області виведення, обережно витягніть папір у напрямку стрілки.
4
Перевірте, чи зім’ято папір усередині вузла фіксації.
1
Відкрийте верхню кришку вузла фіксації.
2
Якщо папір зім’ято, обережно витягніть його в напрямку стрілки.
Якщо папір не вдається видалити
Обережно витягніть папір знизу.
3
Закрийте верхню кришку вузла фіксації.
5
Якщо папір зім’ято в області виведення всередині правої кришки головного блока, обережно витягніть його в напрямку стрілки.
6
Перевірте, чи зім’ято папір всередині блока двостороннього друку.
1

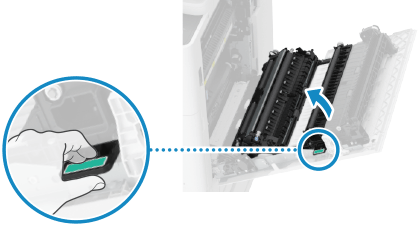

Підніміть зелений важіль і відкрийте блок двостороннього друку.
2
Якщо папір зім’ято, обережно витягніть його в напрямку стрілки.
3

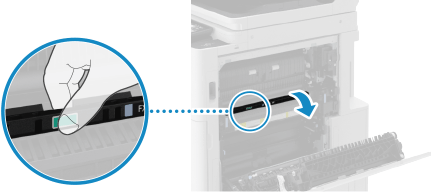

Закрийте блок двостороннього друку.
4

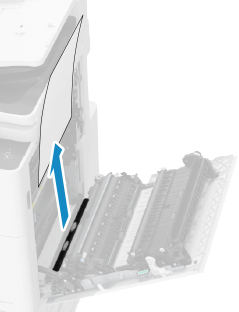

Якщо папір зім’ято в нижній частині блока двостороннього друку, обережно витягніть його в напрямку стрілки.
7
Якщо папір зім’ято поблизу ящика для паперу 1, обережно витягніть його в напрямку стрілки.
8
Обережно закрийте праву кришку головного блока до клацання.
Після усунення зминання паперу екран із зазначенням зминання паперу зникне й друк автоматично відновиться.
Якщо з’явиться екран із зазначенням зминання паперу в іншому місці, продовжуйте виконувати інструкції на екрані, щоб видалити зім’ятий папір.
Якщо з’явиться екран із зазначенням зминання паперу в іншому місці, продовжуйте виконувати інструкції на екрані, щоб видалити зім’ятий папір.
Якщо зім’ято довгий аркуш паперу /b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
[Азія/Океанія][Північна та Південна Америка]
1
Видаліть папір, завантажений у багатоцільовий лоток.
2

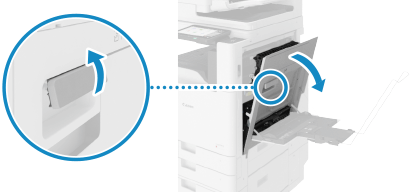

Потягніть за важіль і відкрийте праву кришку головного блока.
3
Якщо папір зім’ято в багатоцільовому лотку, обережно витягніть його у напрямку стрілки.
4
Перевірте, чи не зім’ято папір усередині вузла фіксації.
Якщо не вдається вхопитися за верхній край паперу
1

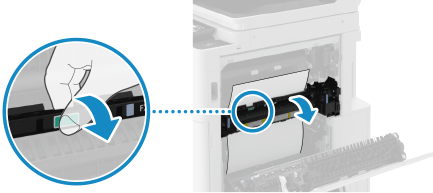

Візьміться за зелений важіль і відкрийте вузол фіксації.
2

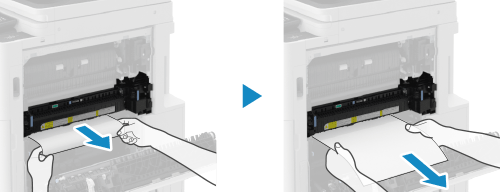

Обережно витягніть папір в напрямку стрілки, доки не вийде нижній край паперу.
3
Обережно витягніть залишки паперу в напрямку стрілки.
4
Закрийте вузол фіксації.
Якщо вдається вхопитися за верхній край паперу
1

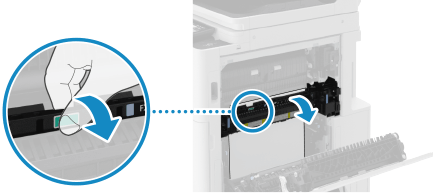

Візьміться за зелений важіль і відкрийте вузол фіксації.
2
Обережно витягніть папір в напрямку стрілки.
3
Закрийте вузол фіксації.
5
Перевірте, чи зім’ято папір у вихідному блоці.
Якщо папір частково зім’ято у вихідному блоці
1
Візьміться за зелений важіль і відкрийте вузол фіксації.
2
Якщо край паперу увійшов через верхню частину, повільно витягніть папір в напрямку стрілки, доки край не вийде.
3
Обережно витягніть залишки паперу в напрямку стрілки.
4
Закрийте вузол фіксації.
Якщо з вихідного блоку виходить лише край паперу
1
Обережно витягніть папір з боку вихідного лотка в напрямку стрілки.
6
Обережно закрийте праву кришку головного блока до клацання.
Після усунення зминання паперу екран із зазначенням зминання паперу зникне, і друк автоматично відновиться. Якщо з’явиться екран із зазначенням зминання паперу в іншому місці, продовжуйте виконувати інструкції на екрані, щоб видалити зім’ятий папір.
ПРИМІТКА
Якщо зминання паперу неодноразово повторюється
Перевірте стан апарата й паперу. Зминання паперу, яке неодноразово повторюється
