חסימות נייר ביחידה הראשית
יש להוציא את הנייר התקוע מתוך היחידה הראשית. פעל לפי ההוראות בלוח הבקרה כדי לבדוק את מיקום חסימת הנייר ולהסיר את הנייר התקוע.
אם הנייר נקרע, הקפידו להסיר את כל החלקים כדי שלא יישארו חלקים.
אם אינך יכול להסיר את הנייר, אל תנסה להסירו בכוח. בדוק את לוח הבקרה והסר את הנייר התקוע במיקום אחר.
אם הנייר נקרע, הקפידו להסיר את כל החלקים כדי שלא יישארו חלקים.
אם אינך יכול להסיר את הנייר, אל תנסה להסירו בכוח. בדוק את לוח הבקרה והסר את הנייר התקוע במיקום אחר.
נוהל ההפעלה שונה בעת שימוש בנייר ארוך.
* אם יחידת הגימור הפנימית האופציונלית מותקנת, יש לעיין בהוראות הבאות:
חשוב
בעת פתיחת המכסה הימני של היחידה הראשית
נגיעה בחלק הפנימי של היחידה הראשית עם מטען אלקטרוסטטי בידיים עלולה לגרום נזק לרכיבים. לפני ביצוע עבודה כגון החלפת חלקים או הסרת חסימות נייר בתוך היחידה הראשית, אחוז בידית היטב ופתח את המכסה הימני של היחידה הראשית. לוחית המתכת הממוקמת מאחורי הידית מפרקת כל חשמל סטטי.
אם יש להפסיק עבודה כגון החלפת חלקים או הוצאת נייר תקוע מתוך היחידה הראשית, יש לסגור את המכסה הימני של היחידה הראשית. בעת חידוש העבודה, יש לאחוז בידית היטב ולפתוח את המכסה הימני של היחידה הראשית. פעולה זו מאפשרת לפרוק כל מטען חשמלי סטטי שעל הידיים.
אם נתקע נייר שאינו נייר גיליון ארוך
הכנות דרושות
סגור את המכסה ואת מגירת הנייר אם הם פתוחים.
1

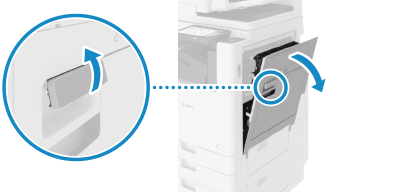

משוך את הידית ופתח את המכסה הימני של היחידה הראשית.
2
אם נייר נתקע בתוך יחידת ההיפוך, יש למשוך אותו בעדינות בכיוון החץ.
3
אם נייר תקוע באזור הפלט, יש למשוך אותו בעדינות החוצה בכיוון החץ.
4
יש לבדוק אם יש נייר תקוע במכלול התיקון.
1

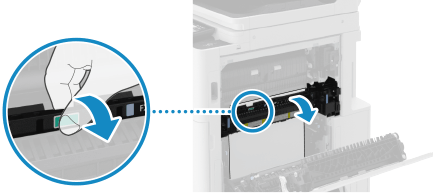

יש לפתוח את המכסה העליון של מכלול התיקון.
2
אם נייר תקוע, משוך אותו בעדינות והוצא אותו עם כיוון החץ.
אם לא ניתן להסיר את הנייר התקוע

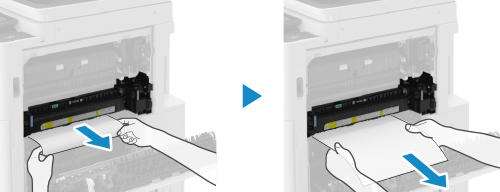

יש למשוך בעדינות את הנייר מלמטה.
3

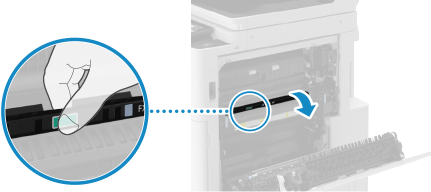

יש לסגור את המכסה העליון של מכלול התיקון.
5
אם נייר תקוע באזור היציאה שבתוך המכסה הימני של היחידה הראשית, יש למשוך אותו בעדינות בכיוון החץ ולהוציא אותו.
6
יש לבדוק אם יש נייר תקוע ביחידת הדופלקס.
1

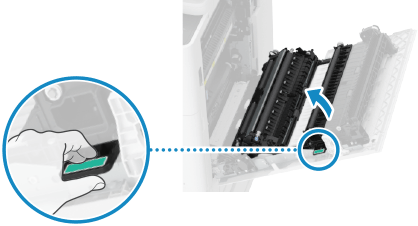

יש להרים את הידית הירוקה ולפתוח את יחידת הדופלקס.
2
אם נייר תקוע, משוך אותו בעדינות והוצא אותו עם כיוון החץ.
3
יש לסגור את יחידת הדופלקס.
4

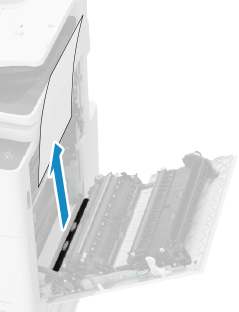

אם תקוע נייר באזור התחתון של יחידת הדופלקס, יש למשוך אותו בעדינות ולהוציא אותו עם כיוון החץ.
7
אם נייר תקוע באזור מגירת הנייר 1, יש למשוך אותו בעדינות בכיוון החץ ולהוציא אותו.
8
סגור בעדינות את המכסה הימני של היחידה הראשית עד שתשמע קליק.
לאחר שחרור חסימת הנייר, המסך המציין חסימת נייר נעלם וההדפסה מתחדשת אוטומטית
.אם מופיע מסך המציין חסימת נייר במיקום אחר, המשך לפעול לפי ההוראות שעל המסך כדי להסיר את הנייר התקוע.
.אם מופיע מסך המציין חסימת נייר במיקום אחר, המשך לפעול לפי ההוראות שעל המסך כדי להסיר את הנייר התקוע.
אם גיליון נייר ארוך נתקע /b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
[אסיה/אוקיאניה][אמריקה]
1
הסר את הנייר שנטען במגש הרב-תכליתי.
2

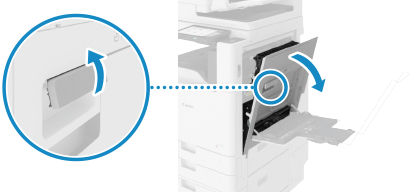

משוך את הידית ופתח את המכסה הימני של היחידה הראשית.
3
אם נייר תקוע באזור הפלט, משוך אותו בעדינות החוצה בכיוון החץ.
4
בדוק אם תקוע נייר במכלול התיקון.
אם אינך יכול לתפוס את הקצה העליון של הנייר
1

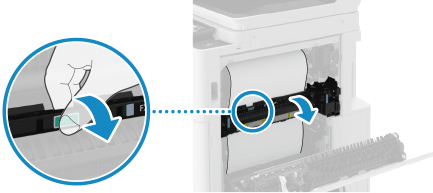

החזיקו את הידית הירוקה ופתחו את מכלול הקיבוע.
2
משוך בעדינות את הנייר החוצה בכיוון החץ עד שהקצה התחתון של הנייר ייצא החוצה.
3
משוך בעדינות את הנייר הנותר בכיוון החץ.
4
סגור את מכלול הקיבוע.
אם אתה יכול לתפוס את הקצה העליון של הנייר
1
החזיקו את הידית הירוקה ופתחו את מכלול הקיבוע.
2
משוך בעדינות את הנייר החוצה בכיוון החץ.
3
סגור את מכלול הקיבוע.
5
בדוק אם נתקע נייר ביחידת הפלט.
אם נייר תקוע חלקית ביחידת הפלט
1
החזיקו את הידית הירוקה ופתחו את מכלול הקיבוע.
2
אם קצה הנייר נכנס בחלק העליון, משכו את הנייר החוצה באיטיות בכיוון החץ עד שהקצה יצא.
3
משוך בעדינות את הנייר הנותר בכיוון החץ.
4
סגור את מכלול הקיבוע.
אם רק קצה הנייר יוצא מיחידת הפלט
1
משוך בעדינות את הנייר מצד מגש הפלט בכיוון החץ.
6
סגור בעדינות את המכסה הימני של היחידה הראשית עד שתשמע קליק.
כאשר חסימת הנייר הוסרה, המסך המציין חסימת נייר נעלם וההדפסה תתחדש אוטומטית. אם מופיע מסך המציין חסימת נייר במיקום אחר, המשך לפעול לפי ההוראות שעל המסך כדי להסיר את הנייר התקוע.
