Az eredetik elhelyezése
A beolvasni, faxolni vagy másolni kívánt dokumentumokat, fényképeket vagy egyéb nyomtatott anyagokat („eredeti dokumentumok”) az üveglapon vagy az adagolóban helyezheti el.
A dokumentumtípusnak és a használatnak megfelelően határozza meg, hogy az üveglapot vagy az adagolót fogja-e használni.
A dokumentumtípusnak és a használatnak megfelelően határozza meg, hogy az üveglapot vagy az adagolót fogja-e használni.
Üveglap
A másolóüvegen rögzített pozícióban olvashatja be az eredeti dokumentumokat. A dokumentumokat egyesével kell elhelyezni, azonban ez a módszer rendkívül pontos beolvasást tesz lehetővé.
Az üveglapon a következő típusú dokumentumokat is elhelyezheti:
Az üveglapon a következő típusú dokumentumokat is elhelyezheti:
Könyvek, vastag papír, vékony papír és más olyan eredeti dokumentumok, amelyek nem helyezhetők az adagolóba
Pauszpapír, írásvetítő fólia és egyéb áttetsző dokumentumok
Adagoló
Több eredeti dokumentumlapot is behelyezhet az adagolóba. Az eredeti dokumentumokat a készülék automatikusan, egyesével adagolja és olvassa be.
Az eredeti dokumentumok mindkét oldalát egyszerre be lehet olvasni.
Az eredeti dokumentumok mindkét oldalát egyszerre be lehet olvasni.
Függetlenül attól, hogy a másolóüveget vagy az adagolót használja, logós papírra másol, illetve a tűzés vagy lyukasztás funkciót használja, ügyeljen az eredeti dokumentum tájolására.
FONTOS
Csak száraz dokumentumokat helyezzen be
Az eredeti dokumentumok elhelyezése előtt győződjön meg róla, hogy a dokumentumon teljesen megszáradt-e a tinta, javítófolyadék vagy ragasztó.
Dokumentumok elhelyezése az üveglapon
Az üveglapon elhelyezhető eredeti dokumentumok méretével kapcsolatban tekintse meg a készülék specifikációit. Alapvető specifikációk
1
Nyissa ki az adagolót.
Nyissa ki teljesen az adagolót. Ha az eredeti dokumentumot úgy helyezi be, hogy az adagoló nincs teljesen nyitva, előfordulhat, hogy az eredeti dokumentum méretét nem érzékeli megfelelően a készülék.
2

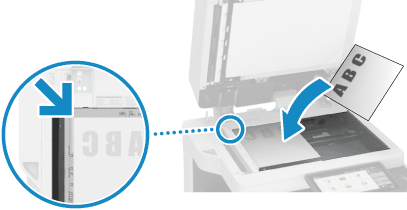

Helyezze el a másolóüvegen az eredeti dokumentumot a beolvasandó oldalával lefelé, fekvő tájolással, és közben igazítsa a papír sarkát a másolóüveg bal felső sarkához.
Átlátszó eredetik beolvasásakor
Pauszpapír, írásvetítő fólia és egyéb áttetsző dokumentumok beolvasásakor tegyen a dokumentumra egy sima fehér papírlapot.
Az eredeti mindkét oldalának beolvasásakor
Helyezze el az eredeti dokumentumot úgy, hogy annak felső és alsó széle megfelelően legyen beállítva az Ön nézőpontjából nézve.
A kinyíló eredeti példányok szkennelésekor
Ha szétnyitott eredeti dokumentumot, például könyvet vagy magazint olvas be, helyezze el az eredeti dokumentumot úgy, hogy annak felső széle a másolóüveg felső széléhez és bal felső sarkához legyen igazítva.
3
Hajtsa le óvatosan az adagolót.
Ne nyomja erőszakosan be az adagolót, amikor könyvet, magazint vagy más vastag eredeti dokumentumot helyez el.
4
Ha végzett az eredeti dokumentum beolvasásával, vegye le a dokumentumot az üveglapról.
MEGJEGYZÉS
A másolóüveg szélein található eredeti méretjelölések olyan eredeti méreteket is jeleznek, amelyeket a készülék nem ismer fel automatikusan.
Dokumentum behelyezése az adagolóba
Több különböző méretű eredetit helyezhet el.
Az adagolóban elhelyezhető eredeti dokumentumok méretével és típusával kapcsolatban tekintse meg az adagoló specifikációit. A 2 oldalas egylapos adagoló műszaki adatai
Az adagolóban elhelyezhető eredeti dokumentumok méretével és típusával kapcsolatban tekintse meg az adagoló specifikációit. A 2 oldalas egylapos adagoló műszaki adatai
FONTOS
Az adagoló belsejében bekövetkező papírelakadás megelőzése érdekében ne helyezze az adagolóba a következőket:
Gyűrött, behajtott, felpöndörödött vagy szakadt papír
Indigós papír, bevonattal ellátott papír, vékony, áttetsző papír és írásvetítő fóliák
Tűzött vagy csíptetett papír, vagy öntapadós jegyzetekkel ellátott papír
Hőnyomtatóval nyomtatott papír
Lyukasztott papír
1
Tolja ki a papírvezetőket, amíg az eredetinél kissé szélesebb helyzetbe nem állnak.
2

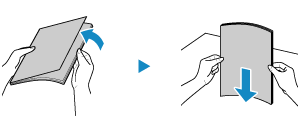

Pörgesse át az eredeti dokumentumokat, és igazítsa egymáshoz a lapok éleit.
Pörgesse át a papírt kis kötegekben, és a papírt néhányszor egy sík felülethez koppintva igazítsa egymáshoz a lapok éleit.
3

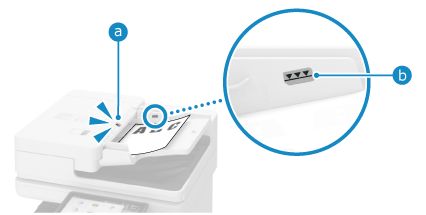

Helyezze az eredeti példányokat a beolvasandó oldalukkal felfelé a lapadagolóba.
Ha az eredeti dokumentumot megfelelően helyezte be, az eredeti készlet jelzőfénye (
) kigyullad.
) kigyullad.Úgy helyezze be a papírt, hogy az eredeti dokumentum széle hozzáérjen a lapadagolóhoz.
Ügyeljen arra, hogy a behelyezett eredeti dokumentumok ne lépjék túl a betöltési korlát vonalát (
). Ha az eredetik magassága túllépi a betöltési határvonalat, az hibás adagoláshoz vagy papírelakadáshoz vezethet.
). Ha az eredetik magassága túllépi a betöltési határvonalat, az hibás adagoláshoz vagy papírelakadáshoz vezethet.Névjegykártya behelyezése
Töltse be a névjegykártyát fekvő tájolásban.
Vékony papírra nyomtatott eredeti dokumentum elhelyezése
A vékony papírból készült eredeti dokumentumokat nehéz lehet elhelyezni, vagy a magas hőmérsékletű és páratartalmú használati környezet miatt meggyűrődhetnek.
Kétoldalas eredeti dokumentum beolvasása
Helyezze el az eredeti dokumentumot úgy, hogy annak felső és alsó széle megfelelően legyen elhelyezve az Ön nézőpontjából nézve.
Több különböző méretű eredeti dokumentum behelyezése
Azonos magasságú eredeti dokumentumok esetén helyezze el őket úgy, hogy a magasságuk egy vonalban legyen. /b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)

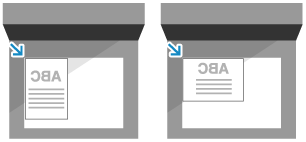

Különböző magasságú eredeti dokumentumok esetén helyezze el őket úgy, hogy a bal felső sarkukat az Ön nézőpontjából nézve összeigazítja.
Óvintézkedések különböző méretű eredeti dokumentumok elhelyezésekor
Az együttesen elhelyezhető eredeti méretek kombinációira korlátozások vannak érvényben. A 2 oldalas egylapos adagoló műszaki adatai
Az eredeti dokumentumok nem megfelelő kombinációjának elhelyezése az eredeti dokumentumok károsodásához vagy papírelakadáshoz vezethet.
Az eredeti dokumentumok nem megfelelő kombinációjának elhelyezése az eredeti dokumentumok károsodásához vagy papírelakadáshoz vezethet.
Ne helyezzen el együtt különböző vastagságú vagy minőségű eredeti dokumentumokat. Ha mégis így tesz, akkor elakadhat a papír.
Ha különböző magasságú eredeti dokumentumokat helyez az adagolóba, a rövidebb eredeti dokumentumokat nem fogják rögzíteni a papírvezetők, és lehet, hogy azokat ferdén olvassa be a készülék.
Hosszú eredeti dokumentum behelyezése
Tartsa meg a kezével az eredeti dokumentumot a beolvasás vagy kiadás közben.
Az adagolóban elhelyezhető hosszú eredeti dokumentumok méretével kapcsolatban tekintse meg az adagoló specifikációit. A 2 oldalas egylapos adagoló műszaki adatai
4
Igazítsa a papírvezetőket a dokumentum széleihez.
Ha a papírvezetők túl lazán vagy túl szorosan helyezkednek el, akkor több lap behúzását vagy papírelakadást okozhatnak.
5
Ha végzett az eredeti dokumentumok beolvasásával, vegye ki a kiadott eredeti dokumentumokat az eredeti kimeneti tálcából.
