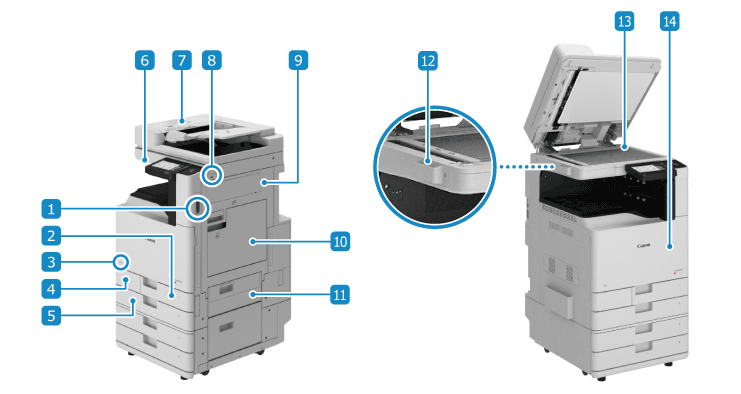

Elülső oldal
TápkapcsolóKapcsolja be és ki a gép tápellátását. A készülék be- és kikapcsolása
1. papírfiókGyakran használt papír betöltése. Papírfiók
Tonerkazetta kódjaEz a kód annak az eredeti tonerkazettának a típusát jelzi, amely a készülékkel használható. Olyan kóddal ellátott tonerkazettát használjon, amelynek betűi megegyeznek a készülék elején található kóddal.
Használtfesték-tartályA haználtfesték-tartály cseréjekor ezt a fedelet nyissa ki.
2. papírfiókGyakran használt papír betöltése. Betölthet olyan papírt is, amely nem adagolható be az 1. papírfiókba.Papírfiók
VezérlőpultHasználja az érintőképernyő kijelzőjét a gép működtetéséhez és állapotának ellenőrzéséhez. Vezérlőpult
AdagolóTöbb eredeti dokumentumlapot is behelyezhet az adagolóba. A behelyezett eredeti dokumentumokat a készülék automatikusan, egyenként adagolja és szkenneli. 2 oldalas egylapos adagoló
USB-port (USB-eszközökhöz) (jobb oldal elöl)Csatlakoztathat egy kereskedelmi forgalomban kapható USB-memóriaeszközt vagy USB-billentyűzetet.
*Támogatja az USB 2.0 szabványt.
A fő egység jobb oldali fedeleNyissa ki a fedelet, ha papírelakadás keletkezik a készülékben.
Többcélú tálcaHa ideiglenesen a papírfiókba betöltött papírtól különböző papírt használ, tegye azt a többcélú tálcába. Többcélú tálca
Papíradagoló jobb felső fedelePapírelakadás esetén nyissa ki.
Az üvegtisztító kendő tárolódobozaAz üvegtisztító kendőt tárolja.
ÜveglapHelyezze az üveglapra azokat a könyveket, vastag lapokat, vékony lapokat és más olyan eredeti dokumentumokat, amelyek nem helyezhetők az adagolóba. A behelyezett eredeti dokumentumokat a gép álló állapotban olvassa be. Az eredetik elhelyezése
A fő egység elülső borításaNyissa ki a tonerkazetta és a dobegység cseréjéhez, valamint a LED nyomtatófej tisztításához.
FONTOS
Ha olyan eszközt csatlakoztat az USB-porthoz, amelynek tápellátási kapacitása meghaladja a készülék által biztosított alábbi értékeket (USB-eszközök esetén), a készülék károsodhat.
Jobb oldalon elöl: 5 V, 500 mA
Jobb oldalon hátul: 5 V, 900 mA
Ne nyomja erőszakosan be az adagolót, amikor könyvet, magazint vagy más vastag eredeti dokumentumot helyez a másolóüvegre.
MEGJEGYZÉS
A gép konfigurációjával kapcsolatos részletekért opciók telepítése esetén, valamint az opcionális berendezések alkatrészeinek megnevezéséért lásd a következőket.
A készülék hatékony használatának biztosítása érdekében rendszeresen tisztítsa meg a készülék felületét és a másolóüveget.
Ha az adagoló használata során az alábbi problémákat észleli, akkor tisztítsa meg adagolót: Az adagoló tisztítása
Szennyeződések kerülnek az eredeti dokumentumokra
Gyakran elakadnak az eredeti dokumentumok
Beolvasás, másolás vagy faxküldés után a nyomatok elmosódottnak tűnnek
Az eredeti méretet nem ismeri fel megfelelően a készülék
