Document Insertion Unit-K1
Se è impostato il modo Aggiunta copertina, Inserimento fogli, Separatore lavori o Opuscolo, è possibile utilizzare la carta caricata nell'unità di inserimento del documento come copertina o foglio di inserimento. Se Document Insertion Unit-K1 è installato sul finisher, è possibile utilizzare carta diversa dalle pagine dei documenti principali per una copertina o foglio di inserimento.

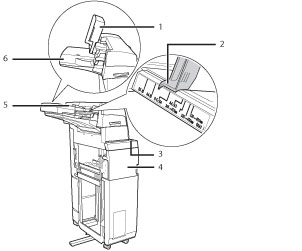

Parti e relative funzioni
|
1.
|
Vassoio superiore
È possibile caricare la carta che si desidera utilizzare come copertina, fogli di inserimento o separatore di lavori, ecc.
|
|
2.
|
Vassoio inferiore
È possibile caricare la carta che si desidera utilizzare come copertina, fogli di inserimento o separatore di lavori, ecc.
|
|
3.
|
Coperchio del vassoio
Sollevare per caricare carta nel vassoio inferiore.
|
|
4.
|
Guide scorrevoli
Regolare le guide scorrevoli in funzione della larghezza dell'originale.
|
|
5.
|
Interruttore principale
Portare l'interruttore sulla posizione "I" per accendere il Document Insertion Unit-K1. (Vedere "Alimentazione principale e tasto risparmio energetico".)
|
|
6.
|
Pannello anteriore
Aprire questo pannello per rimuovere i fogli inceppati. (Vedere "Document Insertion Unit-K1 (opzionale)".)
|
Inseritore
Inseritore
Se è impostato il modo Aggiunta copertina, Inserimento fogli, Separatore lavori o Opuscolo, è possibile utilizzare la carta caricata nell'unità di inserimento del documento come copertina o foglio di inserimento. Se Document Insertion Unit-K1 è installato sul finisher, è possibile utilizzare carta diversa dalle pagine dei documenti principali per una copertina o foglio di inserimento.
|
IMPORTANTE
|
|
Prima del posizionamento nel Document Insertion Unit-K1 appiattire il più possibile i fogli arrotolati o incurvati.
Non posizionare nella Document Insertion Unit-K1 carta dei tipi indicati di seguito. In caso contrario, si possono verificare inceppamenti.
Fogli di inserimento strappati
Fogli arrotolati o arricciati
Fogli di inserimento graffati o pinzati
Lucidi o altri fogli di inserimento molto trasparenti
Etichette
Alcuni tipi di carta non possono essere utilizzati con il Document Insertion Unit-K1. Per maggiori informazioni al riguardo, contattare un rivenditore autorizzato Canon.
|
Impostazioni di pinzatura dell'unità di inserimento dei documenti e tabella dei risultati di stampa
|
Come posizionare la copertina/originale
|
Impostazioni di pinzatura/Risultati
consegnati |
||
|
Document Insertion Unit-K1*1
|
Alimentatore
|
Vetro di lettura
|
|
 |
 |
 |
Angolo: In alto a sinistra
Doppia: sinistra
 A4
|
 |
 |
 |
Angolo: In basso a sinistra
Doppia: sinistra
 A3
|
 |
 |
Angolo: In alto a destra
Doppia: destra
A3
|
|
 |
 |
 |
Angolo: In basso a sinistra
Doppia: sinistra  A4
|
 |
 |
Angolo: In alto a destra
Doppia: destra
A4
|
|
 |
 |
 |
Angolo: In alto a sinistra
Doppia: sinistra
 A3
|
 |
|
|
Angolo: In alto a destra
Doppia: destra
 A4
|
|
|
|
|
Angolo: In alto a sinistra
 A3
|
|
|
|
Angolo: In basso a destra
A3
|
|
|
|
|
|
Angolo: In alto a sinistra
 A4
|
|
|
|
Angolo: In basso a destra
A4
|
|
 |
|
|
Angolo: In alto a destra
Doppia: destra
 A3
|
|
|
|
|
Pinzatura a sella
 |
*1 La carta può essere caricata sia sul vassoio superiore che inferiore. Caricare la carta rivolta nello stesso modo sia nel vassoio superiore che inferiore.
|
NOTA
|
|
Per istruzioni su come caricare la carta nel Document Insertion Unit-K1, vedere "Caricamento della carta nella Document Insertion Unit-K1 (opzionale)".
|
