Clasificación de impresiones
Puede seleccionar los modos de acabado para clasificar impresiones de varias formas, por páginas o juegos de impresiones.
Para la información acerca de los productos opcionales necesarios para utilizar esta función, consulte "Productos opcionales necesarios para cada función".
|
IMPORTANTE
|
|
Los modos de acabado no pueden utilizarse con trabajos sin tique de trabajo.
Cerciórese de ajustar correctamente el tipo de papel. Si no ajustase correctamente el tipo de papel, especialmente cuando utilice tipos especiales de papel, como papel grueso, la calidad de la imagen se vería adversamente afectada. Además, la unidad de fijación podría ensuciarse, o podrían producirse atascos de papel, y sería necesario el servicio de reparación.
Si establece el modo Grapar, Taladrar, o Pliegue Z, la cara del papel que se imprime saldrá siempre cara abajo.
|
Especificación del modo de acabado
1.
Pulse
→ [Retener].
→ [Retener].
2.
Seleccione el trabajo que desee → pulse [Detalles/Editar] → [Editar/confi. tique trabajo].
3.
Pulse [Editar] bajo <Opciones globales>.
4.
Pulse [Acabado].
5.
Seleccione el destino de salida → pulse [Siguiente].
Esta pantalla solamente se mostrará cuando se haya instalado la unidad de acabado y el Apilador de Alta Capacidad G1.
Si esta pantalla no se muestra, vaya al paso 6.
Si selecciona [Unidad de acabado], vaya al paso 6.
Si selecciona [Apilador], seleccione el destino de salida en la lista desplegable.
|
NOTA
|
|
Si selecciona [Apilador], podrá cambiar el destino de salida para cada trabajo a [Área de apilamiento] o [Bandeja de salida].
|
6.
Establezca el modo de acabado deseado.
 |
 |
|
Cuando el destino de salida está establecido a la unidad de acabado
|
Cuando el destino de salida está establecido al área de apilamiento del apilador
|
Seleccione [Clasificar (por juegos)], [Agrupar (por páginas)], o [Grapar].
Orden de páginas (Clasificar):
Cuando imprima varias copias de un archivo, podrá clasificar la salida en impresiones separadas.

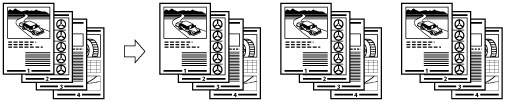

Ejemplo: Tres impresiones de cada página clasificadas por orden de página
Pulse [Clasificar (por juegos)] → [Aceptar].
Misma página (Agrupar):
Cuando imprima varias copias de un archivo, podrá agrupar juntas cada página.

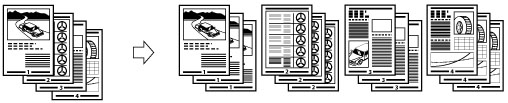

Ejemplo: Tres impresiones de cada página agrupadas por página
Pulse [Agrupar (por páginas)] → [Aceptar].

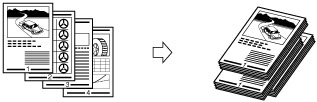

Orden de páginas (Grapar):
Cuando imprima varias copias de un archivo, podrá grapar la salida para impresiones separadas.
Si selecciona [Esquina]:
Grapa la salida en un lugar.
Si selecciona [Doble]:
Grapa la salida en dos lugares, en el lado izquierdo o el derecho.
Si selecciona [Grapar cuadernillo]:
Grapa la salida en dos lugares a lo largo de la posición de grapado de cuadernillos.
Pulse [Grapar] → [Siguiente].
Seleccione el tipo y la posición de grapado → pulse [Aceptar].
Si selecciona [Grapar cuadernillo], podrá especificar las opciones siguientes:
Seleccionare el papel
Pulse [Cambiar] para <Selección papel> → seleccione el origen de papel → pulse [Aceptar].
Recortar los bordes del cuadernillo
Cuando tanto la Cizalla de Cuadernillos D1 como la Cizalla de Cuadernillos de Doble Hoja A1 están instaladas en la U. Acabado Cuadernillos AM2:
Pulse [Recortar] → seleccione [Especificar por tam. acabado] o [Especificar por anchura recorte] → seleccione [Recorte vertical] o [Recorte en 3 bordes] → especifique el tamaño de acabado o la anchura de recorte que desee → pulse [Aceptar] → [Aceptar].
Cuando solamente está instalada la Cizalla de Cuadernillos D1 en la U. Acabado Cuadernillos AM2:
Pulse [Recortar].
Ajustar la posición de recorte
Cuando tanto la Cizalla de Cuadernillos D1 como la Cizalla de Cuadernillos de Doble Hoja A1 están instaladas en la U. Acabado Cuadernillos AM2:
Pulse [Recortar] → [Ajustar pos. de recorte] → ajuste la posición de recorte utilizando [-] o [+] → pulse [Aceptar] → [Aceptar].
Cuando solamente está instalada la Cizalla de Cuadernillos D1 en la U. Acabado Cuadernillos AM2:
Pulse [Ajustar] → [Ajustar anch. recorte] → especifique la anchura de recorte → pulse [Aceptar] → [Cerrar].
Ajustar fuerza de prensa de grapado de cuadernillo
Pulse [Prensa grap. de cuadern.] → ajuste la fuerza de prensa de grapado de cuadernillo → pulse [Aceptar].
Agregar una portada
Pulse [Agregar portada] → seleccione si desea imprimir en la portada → pulse [Aceptar].
Si alimenta el papel de portada desde la Unidad de Inserción M1, seleccione [Dejar en blanco].
Cambiar la posición de grapado de cuadernillo
Cuando tanto la Cizalla de Cuadernillos D1 como la Cizalla de Cuadernillos de Doble Hoja A1 están instaladas en la U. Acabado Cuadernillos AM2:
Pulse [Cambiar pos. grap./pliegue] → seleccione el tamaño de papel → ajuste la posición de grapado de cuadernillo utilizando [-] o [+] → pulse [Aceptar] → [Cerrar].
Cuando solamente está instalada la Cizalla de Cuadernillos D1 en la U. Acabado Cuadernillos AM2:
Pulse [Ajustar] → [Cambiar pos. grap./pliegue] → seleccione el tamaño de papel → ajuste la posición de grapado de cuadernillo utilizando [-] o [+] → pulse [Aceptar] → [Cerrar].
Cuando está instalada la Unidad de Acabado de Cuadernillos T1:
Pulse [Cambiar pos. grap./pliegue] → seleccione el tamaño de papel → ajuste la posición de grapado de cuadernillo utilizando [-] o [+] → pulse [Aceptar] → [Cerrar].
|
IMPORTANTE
|
|
El papel utilizado para la página de portada deberá ser del mismo tamaño que el utilizado para el documento principal.
Si carga papel preimpreso para utilizarlo como página de portada en la unidad de inserción de documentos, deberá cargar el papel cara arriba.
A continuación se muestra el gramaje del papel que puede utilizarse cuando está instalada la U. Acabado Cuadernillos AM2.
Para la página de portada y el documento principal: 52 g/m2 a 300 g/m2 (14 lb bond a 110 lb cover)
A continuación se muestra el gramaje del papel que puede utilizarse cuando está instalada la Unidad de Acabado de Cuadernillos T1.
Para el documento principal: 60 g/m2 a 220 g/m2 (16 lb bond a 80 lb cover)
Para la página de portada: 60 g/m2 a 256 g/m2 (16 lb bond a 140 lb index)
El modo [Grapar cuadernillo] sólo podrá establecerse con impresión a doble cara.
La precisión de los pliegues creados en el modo Grapar cuadernillo pueden variar dependiendo del tipo de papel y del número de hojas.
El modo Recortar se puede establecer si la Cizalla de Cuadernillos D1 o la Cizalla de Cuadernillos de Doble Hoja A1 está instalada en la U. Acabado Cuadernillos AM2.
|
Otros modos compatibles con Acabado
Desplazar
Si establece [Desplazar], podrá especificar el número de juegos de impresión para desplazar. Las impresiones se desplazarán ligeramente en sentido vertical en la bandeja de salida como se muestra a continuación.
Cara arriba/Cara abajo
Para especificar el que las hojas impresas salgan cara arriba o cara abajo, pulse [Cara arriba/Cara abajo] y seleccione entre lo siguiente:
|
[Auto]:
|
Si está imprimiendo un original de una sola página, las hojas impresas saldrán cara arriba. De lo contrario, las hojas impresas saldrán cara abajo.
|
|
[Cara abajo (orden normal)]:
|
Las hojas impresas saldrán siempre cara abajo.
|
|
[Cara arriba (orden inverso)]:
|
Las hojas impresas saldrán siempre cara arriba.
|
Recortar
Cuando estén instaladas la Cizalla de Cuadernillos D1 y Cizalla de Cuadernillos de Doble Hoja A1:
El equipo recorta los bordes exteriores y la parte superior/inferior de las impresiones en el modo Grapar cuadernillo.
Cuando solamente esté instalada la Cizalla de Cuadernillos D1:
El equipo recorta los bordes exteriores de las impresiones en el modo Grapar cuadernillo.
|
IMPORTANTE
|
|
Sólo puede establecer [Recortar] si selecciona [Grapar cuadernillo].
|
|
NOTA
|
|
Si están instaladas la Cizalla de Cuadernillos D1 y Cizalla de Cuadernillos de Doble Hoja A1, podrá seleccionar individualmente el recorte del borde exterior.
|
Prensa de grapado de cuadernillo
Este modo le permite comprimir un lomo de cuadernillo grapado.
|
IMPORTANTE
|
|
El modo Prensa grap. de cuadern. se establece automáticamente cuando se selecciona [Grapar cuadernillo].
|
|
NOTA
|
|
Para asegurarse de que la opción [Prensa grap. de cuadern.] es efectiva, tendrá que grapar en cuadernillo más de nueve hojas de papel (incluyendo una hoja de portada).
|
Funciones de acabado disponibles con cada unidad opcional
: Disponible-: No disponible
|
Unidad opcional
|
Clasificar (por juegos)
|
Agrupar (por páginas)
|
Desplazar
|
Grapar
|
Taladrar*2
|
Taladrado múltiple*2
|
Plegar*2
|
Recortar
|
Cara arriba/Cara abajo
|
Prensa grap. de cuadern.
|
||||
|
Esquina
|
Doble
|
Grapar cuadernillo
|
Pliegue cuadernillo
|
Pliegue Z, Pliegue C, Pliegue central, Pliegue Z acordeón, Pliegue doble paralelo
|
Bordes exteriores del cuadernillo
|
Parte superior/inferior del cuadernillo
|
||||||||
|
Ninguna
|
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Bandeja de Salida sencilla (250 hojas)-A1
|
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado AM1
|
|
|
|
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado AM1 y Unidad taladradora
|
|
|
*1 |
|
|
-
|
*1 |
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado AM1, Taladradora Profesional B1, y Unidad Adaptadora para Taladradora Profesional C1
|
|
|
*1 |
|
|
-
|
*1 |
*1 |
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado AM1 y Unidad Plegadora de Papel F1
|
|
|
|
|
|
-
|
-
|
-
|
-
|
|
-
|
-
|
|
-
|
|
U. Acabado Cuadernillos AM2
|
|
|
|
|
|
|
-
|
-
|
|
-
|
-
|
-
|
|
|
|
U. Acabado Cuadernillos AM2 y Unidad taladradora
|
|
|
*1 |
|
|
|
*1 |
-
|
|
-
|
-
|
-
|
|
|
|
U. Acabado Cuadernillos AM2, Taladradora Profesional B1, y Unidad Adaptadora para Taladradora Profesional C1
|
|
|
*1 |
|
|
|
*1 |
*1 |
|
-
|
-
|
-
|
|
|
|
U. Acabado Cuadernillos AM2 y Unidad Plegadora de Papel F1
|
|
|
|
|
|
|
-
|
-
|
|
|
-
|
-
|
|
|
|
U. Acabado Cuadernillos AM2 y Cizalla de Cuadernillos D1
|
|
|
|
|
|
|
-
|
-
|
|
-
|
|
-
|
|
|
|
U. Acabado Cuadernillos AM2, Cizalla de Cuadernillos D1, y Cizalla de Cuadernillos de Doble Hoja A1
|
|
|
|
|
|
|
-
|
-
|
|
|
|
|
|
|
|
Apilador de Alta Capacidad G1
|
|
|
*3 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado Grapadora T1
|
|
|
|
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado Grapadora T1, y Taladradora externa
|
|
|
|
|
|
-
|
|
-
|
-
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado de Cuadernillos T1
|
|
|
|
|
|
|
-
|
-
|
|
-
|
-
|
-
|
|
-
|
|
Unidad de Acabado de Cuadernillos T1 y Taladradora externa
|
|
|
|
|
|
|
|
-
|
|
-
|
-
|
-
|
|
-
|
*1 Cuando utilice tamaños de papel personalizados, y esté establecido el modo Taladrar y el modo Desplazar, el borde del papel puede resultar curvado o arrugado. En este caso, desactive el modo Desplazar.
*2 Estos modos están disponibles para un ticket de trabajo que solamente se aplica a ciertas páginas de un trabajo (partición). Para más información, consulte "Editar las opciones de cada partición".
*3 Este modo solamente está disponible cuando el destino salida está establecido al [Área de apilamiento] del apilador.
Número máximo de hojas que se pueden grapar
El número máximo de hojas que pueden graparse varía dependiendo del tipo del tamaño del papel.
Cuando esté instalada la Unidad de Acabado AM1 o U. Acabado Cuadernillos AM2
|
Tamaño de papel
|
Esquina
|
Doble
|
Grapar cuadernillo*
|
|
330 x 483 mm
|
-
|
-
|
25 hojas
|
|
305 x 457 mm
|
-
|
-
|
25 hojas
|
|
SRA3
|
-
|
-
|
25 hojas
|
|
A3
|
50 hojas
|
50 hojas
|
25 hojas
|
|
A4R
|
50 hojas
|
50 hojas
|
25 hojas
|
|
A4
|
100 hojas
|
100 hojas
|
-
|
|
A5R
|
-
|
-
|
-
|
|
A5
|
-
|
-
|
-
|
* Sólo puede establecer Grapar cuadernillo si está instalada la U. Acabado Cuadernillos AM2.
Cuando está instalada la Unidad de Acabado Grapadora T1 o Unidad de Acabado de Cuadernillos T1
|
Tamaño de papel
|
Esquina
|
Doble
|
Grapar cuadernillo*1
|
|
305 x 457 mm (12" x 18")
|
-
|
-
|
16 hojas
|
|
SRA3 (12 5/8" x 17 11/16")
|
-
|
-
|
-
|
|
A3
|
30 hojas
|
30 hojas
|
16 hojas
|
|
B4
|
30 hojas
|
30 hojas
|
16 hojas
|
|
A4R
|
30 hojas
|
30 hojas
|
16 hojas
|
|
A4
|
50 hojas
|
50 hojas
|
-
|
|
B5R
|
-
|
-
|
-
|
|
B5
|
50 hojas
|
50 hojas
|
-
|
|
A5R
|
-
|
-
|
-
|
|
A5
|
-
|
-
|
-
|
|
11" x 17"
|
30 hojas
|
30 hojas
|
16 hojas
|
|
LGL
|
30 hojas
|
30 hojas
|
16 hojas
|
|
LTRR
|
30 hojas
|
30 hojas
|
16 hojas
|
|
LTR
|
50 hojas
|
50 hojas
|
-
|
|
EXEC
|
50 hojas
|
50 hojas
|
-
|
|
STMTR
|
-
|
-
|
-
|
|
STMT
|
-
|
-
|
-
|
*1 Sólo puede establecer Grapar cuadernillo si está instalada la Unidad de Acabado de Cuadernillos T1.
|
NOTA
|
|
Para información sobre la orientación del original y del papel al realizar el grapado, consulte "Relación entre la orientación del original y la orientación del papel".
|
|
NOTA
|
|
Para información sobre los productos opcionales que pueden utilizarse con este equipo, consulte lo siguiente:
Puede hacer que se muestre la información detallada del papel seleccionado pulsando [Detalles].
|
