将纸张添加到侧纸仓-B1(可选)
如果本机安装了“侧纸仓-B1”，则打印作业将有一个附加供纸器。
下图指示“侧纸仓-B1”的位置。
“侧纸仓-B1”最多可以容纳3,500张纸(80 g/m2)。
|
须知
|
|
如果本机处于“睡眠”模式(不显示触摸面板显示屏幕，只有
 (节能)亮)，可能无法打开纸仓。在这种情况下，按 (节能)重新激活本机，然后按纸仓上的开启按钮。如果需要抬起升降装置(例如，如果有物体掉入纸仓)，则请勿抬起升降装置50 mm以上或者斜向抬起，否则可能导致本机发生故障或损坏。
 |
|
注释
|
|
“侧纸仓-B1”是可选产品。
有关可以添加的纸张的信息，请参阅"可用的纸张材料."
|
将纸张添加到侧纸仓-B1
如果在纸仓无纸时选择该纸仓，或在打印作业过程中纸仓中的纸张用尽，则触摸面板显示屏幕上显示提示添加纸张的屏幕。
按照以下步骤将纸张添加到纸仓中。
 注意 |
|
处理纸张时，请小心不要被纸张边缘割破手。
|
|
须知
|
|
如果在使用“装订”模式打印时纸张用尽并且打印停止，请勿取出准备要装订的输出页。(清除卡纸后，会恢复打印和装订。)
|
|
注释
|
|
如果打印期间出现提示添加纸张的信息，则在添加正确的纸张后，自动执行剩余的打印作业。如果选择不同的供纸器，剩余的打印作业在按[确定]后开始执行。
|
1.
打开纸仓。
2.
准备要添加的纸张。
|
注释
|
|
为获得高质量打印输出，请使用Canon推荐的纸张。
添加纸张前，务必将纸张呈扇形展开几次，并对齐边缘以便于送入。
|
3.
紧靠纸仓左壁添加纸叠。
4.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好送纸准备。
|
注意 |
|
关闭纸仓时，请小心不要夹住手指，否则可能导致人身伤害。
|
|
须知
|
|
在以下情况下，调整尺寸更改板以符合正在添加的纸张尺寸。(See "更改侧纸仓-B1的纸张尺寸.")
首次将纸张添加到纸仓中时。
添加纸张时，因正在添加的纸张尺寸与当前尺寸更改板设置的纸张尺寸不相符，纸叠的边缘可能会在纸仓中卷曲或者纸张边缘和尺寸更改板间出现间隙。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
 请勿将下列类型的纸张添加到“侧纸仓-B1”中。否则可能会导致卡纸。
严重卷曲或褶皱的纸张
薄草纸
使用热转印打印机打印过的纸张
背面使用热转印打印机打印过的纸张
在将纸张添加到纸仓中之前，必须展平卷曲的纸张。
请勿将先前复印过的纸张添加到“侧纸仓-B1”中，否则可能导致本机发生故障或损坏。要在正面已复印的纸张的反面进行复印(“双面”复印第2面)时，请始终使用“旁路堆栈供纸器-B1”输送纸张。
请勿在纸叠旁的纸仓留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。
“侧纸仓-B1”内部安装了纸张通风机。请勿将纸夹或其他异物插入通风机口。
如果在低湿度的环境中将纸张添加到“侧纸仓-B1”中，则可能会发生卡纸。如果发生卡纸，请按照触摸面板显示屏幕上的说明清除卡纸。此外，请确保添加的纸张未卷曲。(See "侧纸仓-B1(可选).")添加前必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记(
 )，或者未将纸盒完全推入纸仓中，则无法进行复印或打印。确保纸叠高度不超过添加限制标记(
)。务必检查纸仓是否安装到位。
|
|
注释
|
|
将纸张添加到纸仓时，确保纸张尺寸设置为与正在添加的纸张尺寸相同。
将纸张添加到后限位挡板的辊下面。
 逐次添加纸叠，一次可以添加约550张纸。如果纸仓可以容纳更多的纸张，升降装置将会下降。
添加纸张时，请确保纸叠高度不超过20 mm。如果纸叠高度超过20 mm，则纸叠的边缘可能会卷曲或起皱，并可能导致打印质量不佳。
有关将标签纸添加到纸仓中的说明，请参阅"添加标签纸."
有关添加透明胶片/透明薄膜的说明，请参阅"添加透明胶片/透明薄膜."
如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。
将纸张添加到纸仓中时，向上的一面为打印面。
如果出现问题，如打印质量不佳或卡纸，尝试翻转纸叠并将其重新装入。
有关已有打印内容纸张(即上面已印有徽标或图案的纸张)的打印方向的详细信息，请参阅"原稿方向和纸张方向的关系."
用原包装将剩余的纸张重新包好，存放在干燥且远离阳光直射的地方。
如果纸张用尽并且打印停止，请装入新纸叠。装入新纸叠后打印重新开始。
 |
更改侧纸仓-B1的纸张尺寸
本节介绍如何更改“侧纸仓-B1”的纸张尺寸。
1.
在“设置/注册”的[参数选择]的[纸张设置]中注册“侧纸仓-B1”所需的纸张尺寸。
有关注册“侧纸仓-B1”的纸张尺寸的说明，请参阅"注册供纸器的纸张尺寸和类型."
2.
打开纸仓。
|
注释
|
|
即使按开启按钮，纸仓开启也可能需要一些时间。
|
3.

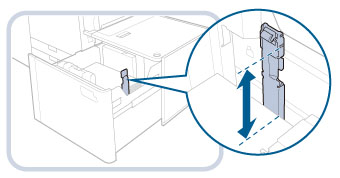

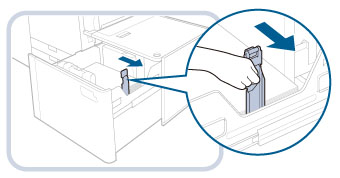

滑动后限位挡板，直到其不再夹持要放置的纸张。
按下图所示，按住并滑动后限位挡板。
4.
取出所有添加的纸张。
5.
握紧手柄，如下所示。不要松开手柄，滑动外侧尺寸更改板和内侧尺寸更改板，直到其不再夹持要放置的纸张。
6.
添加所需纸张，使其高度约为10 mm。
|
注意 |
|
添加纸张时，请小心不要被纸张边缘割破手。
|
|
须知
|
|
要添加大于B4的纸张，请先关闭纸仓以升高内部的升降装置，打开纸仓，然后添加纸张。如果在内部升降装置处于最低位置时添加大于B4的纸张，则可能无法正确添加纸张，并可能发生卡纸。
请勿将纸张或任何其他物品放置在纸仓的留空部分。否则可能会损坏本机。
|
7.
滑动外侧尺寸更改板和内侧尺寸更改板，使其与所需纸张尺寸对齐。
8.

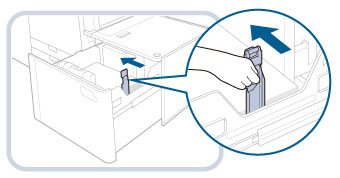

滑动后限位挡板使其与所需纸张尺寸对齐，如下所示。
|
须知
|
|
如果后限位挡板没有正确对齐，则可能发生卡纸，图像质量可能下降，或者本机内部可能变脏。请确保在后限位挡板与纸仓上方和底部的纸张尺寸标记正确对齐的情况下添加纸张。
|
9.
将所有剩余纸张添加到纸仓中。
|
注释
|
|
添加纸张时，请确保纸叠高度不超过20 mm。如果纸叠高度超过20 mm，则纸叠的边缘可能会卷曲或起皱，并可能导致打印质量不佳。
|
10.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
11.
更改介质片上的纸张尺寸并将其插入介质板。
|
注意 |
|
将纸仓恢复原位时，请小心不要夹住手指，否则可能导致人身伤害。
|
|
须知
|
|
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
请正确调整外侧尺寸更改板、内侧尺寸更改板和后限位挡板，以免卡纸、弄脏打印件或弄脏本机内部。
在将纸张添加到纸仓中之前，必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记(
)，或者未将纸仓完全推入本机中，则无法进行复印或打印。确保纸叠高度不超过添加限制标记(
)。务必检查纸仓是否安装到位。
请勿在纸仓留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。
|
|
注释
|
|
如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。
将纸张添加到“侧纸仓-B1”中时，向上的一面为打印面。
如果出现问题，如打印质量不佳或卡纸，尝试翻转纸叠并将其重新装入。但是，不能翻转纹理纸、单面覆膜纸和已打印的纸张。请更换新纸张。
添加纸张时，请确保纸叠高度不超过20 mm。如果纸叠高度超过20 mm，则纸叠的边缘可能会卷曲或起皱，并可能导致打印质量不佳。
|
将信封添加到侧纸仓-B1
有关如何将信封添加到“侧纸仓-B1”中的详细信息，请参阅“信封输送器附件-G1”的使用说明手册。
可用的信封类型和添加限制
根据信封类型，添加限制有所不同。
|
信封类型
|
添加限制(高度)
|
添加限制标记
|
|
Nagagata 3*1
|
160 mm*4
|
-
|
|
Yougatanaga 3*2
|
100 mm
|
 |
|
Kakugata 2*3*5
|
||
|
9"×12"
|
||
|
6"×9"
|
||
|
No. 10(COM10)
|
||
|
ISO-C5
|
||
|
DL
|
||
|
Monarch
|
70 mm
|
 |
|
10"×13"*6
|
45 mm
|
-
|
*1 如果使用侧面开口的信封，确保信封叠的高度不超过100 mm。添加限制以 指示。
指示。*2 根据制造商，某些类型的信封可能不需要安装“信封输送器附件-G1”。
*3 如果使用侧面开口的信封，确保信封叠的高度不超过45 mm。添加限制未指示。
*4 如果使用Nagagata 3，确保信封叠的高度不超过160 mm。添加限制未指示。
*5 添加信封需要安装“信封输送器附件-G1”的“支撑托盘”。
*6 不需要安装“信封输送器附件-G1”。
|
须知
|
|
确保信封叠高度不超过添加限制标记。
|
信封输送方向
将信封添加到“侧纸仓-B1”中时，根据信封类型和信封盖口是否折叠，正确的输送方向有所不同。
如果使用Nagagata 3或Kakugata 2：
*1 输送方向
*2 打印面
如果使用No.10(COM10)、ISO-C5、DL、Monarch或Yougatanaga 3：
*1 输送方向
*2 打印面
|
注释
|
|
将信封添加到“侧纸仓-B1”中时，向上的一面为打印面。用手按添加的信封，直至信封的表面与送纸口平齐。
|
