分页装订处理器-K1/鞍式分页装订处理器-K1/打孔组件-BG1/内置裁切组件-A1

“分页装订处理器-K1”和“鞍式分页装订处理器-K1”具备以下分页装订处理模式：“分套”、“分组”、“偏移”和“装订”。

“鞍式分页装订处理器-K1”还具备“鞍式装订”模式。

如果安装了“打孔组件-BG1”，则也可以使用“打孔”模式。

“内置裁切组件-A1”具备“裁边”模式。

部件及其功能

分页装订处理模式

可以输出的纸张尺寸

注意
使用分页装订处理器时，请勿将手指或手放在分页装订处理器上。否则可能造成人身伤害或损坏分页装订处理器。从分页装订处理器的托盘取出纸张时，请勿将手放置在分页装订处理器的输出托盘上。该托盘可能会向上移动，因而可能会夹手。如果安装了分页装订处理器，请勿将手放入托盘中正在执行装订操作的部分(辊附近)，否则可能会导致人身伤害。

注意

使用分页装订处理器时，请勿将手指或手放在分页装订处理器上。否则可能造成人身伤害或损坏分页装订处理器。

从分页装订处理器的托盘取出纸张时，请勿将手放置在分页装订处理器的输出托盘上。该托盘可能会向上移动，因而可能会夹手。

如果安装了分页装订处理器，请勿将手放入托盘中正在执行装订操作的部分(辊附近)，否则可能会导致人身伤害。

须知
请勿在分页装订处理器的托盘内放置除输出纸张以外的任何物品，否则可能会损坏托盘。请勿在分页装订处理器托盘下面放任何异物，否则可能会损坏托盘。要安装“分页装订处理器-K1”或“分页装订处理器-K1”，需要安装“缓冲区组件-J1”。如果创建一个使用覆膜纸或插页作为封面的鞍式装订书本，根据所使用的覆膜纸的类型，封面后面的页上打印的图像可能粘贴到封面或插页的背面。如果创建鞍式装订书本或使用“装订”(“角订”/“双订”)模式时使用覆膜纸或插页作为封面，则根据使用覆膜纸的类型，复印套可能会弄脏封面表面(墨粉条纹)。如果创建一个使用覆膜纸作为封面的鞍式装订书本，则根据使用覆膜纸的类型，封面折痕周围可能出现裂纹。如果使用“装订”(“角订”/“双订”)模式装订使用覆膜纸作为封面的多个复印套，根据所使用的覆膜纸的类型，复印套的装订针可能会造成已输出复印套的封面表面脏污。

须知

请勿在分页装订处理器的托盘内放置除输出纸张以外的任何物品，否则可能会损坏托盘。

请勿在分页装订处理器托盘下面放任何异物，否则可能会损坏托盘。

要安装“分页装订处理器-K1”或“分页装订处理器-K1”，需要安装“缓冲区组件-J1”。

如果创建一个使用覆膜纸或插页作为封面的鞍式装订书本，根据所使用的覆膜纸的类型，封面后面的页上打印的图像可能粘贴到封面或插页的背面。

如果创建鞍式装订书本或使用“装订”(“角订”/“双订”)模式时使用覆膜纸或插页作为封面，则根据使用覆膜纸的类型，复印套可能会弄脏封面表面(墨粉条纹)。

如果创建一个使用覆膜纸作为封面的鞍式装订书本，则根据使用覆膜纸的类型，封面折痕周围可能出现裂纹。

如果使用“装订”(“角订”/“双订”)模式装订使用覆膜纸作为封面的多个复印套，根据所使用的覆膜纸的类型，复印套的装订针可能会造成已输出复印套的封面表面脏污。

部件及其功能

外视图

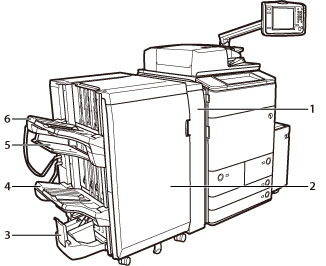

鞍式分页装订处理器-K1和缓冲区组件-J1	分页装订处理器-K1

1.	缓冲区组件-J1 主机安装“分页装订处理器-K1”或“鞍式分页装订处理器-K1”需要“缓冲区组件-J1”。打开“缓冲区组件-J1”可以取出卡纸。(请参阅“缓冲区组件-J1(可选)”)
2.	前盖板在以下情况下打开该盖板：更换装订针盒、清除卡纸或清除装订组件和鞍式装订处理器中的卡针清除打孔废屑/裁边废屑/废装订针取出分页装订处理器中的卡纸有关详细信息，请参阅“维护”和“问题解决”。
3.	书本托盘(鞍式分页装订处理器-K1) 鞍式装订或鞍式折叠的打印件输出至此托盘。
4.	输出托盘C 打印件输出至此托盘。使用某些功能时，可以通过设置“托盘指定”模式指定本托盘用于输出打印件。(请参阅“输出托盘指定”)
5.	输出托盘B 打印件输出至此托盘。使用某些功能时，可以通过设置“托盘指定”模式指定本托盘用于输出打印件。(请参阅“输出托盘指定”)
6.	输出托盘A 打印件输出至此托盘。使用某些功能时，可以通过设置“托盘指定”模式指定本托盘用于输出打印件。(请参阅“输出托盘指定”)

内视图

1.	打孔废屑托盘(打孔组件-BG1) 拉出打孔废屑托盘可以取出打孔废屑。(请参阅“清除打孔废屑(打孔组件-BG1)”)
2.	废装订针托盘拉出废装订针托盘可以取出废装订针。(请参阅“清除废装订针(分页装订处理器-K1/鞍式分页装订处理器-K1)”)
3.	裁边废屑托盘(内置裁切组件-A1) 拉出裁边废屑托盘可以取出裁边废屑。(请参阅“清除裁边废屑(内置裁切组件-A1)”)

分页装订处理模式

“分页装订处理器-K1”和“鞍式分页装订处理器-K1”具备以下分页装订处理模式：

分套模式

打印件自动按页序分套。

分组模式

同一页原稿的所有打印件分为一组。

偏移模式

输出的打印件交替移动至托盘前部和后部。
根据原稿方向，纸张按垂直(纵向)或水平(横向)方向输出。例如，对于A4R原稿，纸张按水平方向输出。对于A4原稿，纸张按垂直方向输出。

装订模式

打印件自动按页序分套并装订。在如下位置装订打印件：

原稿放在稿台玻璃上时：

角订区域		双订区域

1 左上 2 右上 3 右下 4 左下		5 左页边 6 右页边

原稿放在输稿器中时：

角订区域		双订区域

1 右上 2 左上 3 左下 4 右下		5 右页边 6 左页边

鞍式装订模式

将打印件制作成书本，即沿页中央折叠然后装订。

打孔模式

在已打印的纸张上打两个到四个孔(根据纸张尺寸)。

打孔区域如下图所示。

稿台玻璃	输稿器

* 打孔区域

孔间距如下图所示。

打孔组件-BG1


2孔	4孔
* 80 mm

鞍式折叠模式

本机将纸张折叠为原尺寸的一半。

裁边模式

利用“裁边”模式可以剪裁已打印纸张的边缘。

须知
不能对轻于60 g/m2的纸张设置“鞍式装订”模式和“书本”模式。请勿选择“分页装订处理”模式。可以装订以下尺寸纸张：A3、B4、A4、A4R、B5、8K、16K。不能装订描图纸、透明胶片、标签或信封。可以对以下尺寸纸张进行鞍式装订：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、自定义尺寸(210 mm×279.3 mm到297 mm×487.7 mm)或自定义尺寸(297.1 mm×279.3 mm到330.2 mm×487.7 mm) 不能鞍式装订描图纸、透明胶片、带孔纸、标签纸1、标签纸2、标签或信封。可以在以下尺寸纸张上打孔：安装了“打孔组件-BG1”时双孔：A3、A4、A4R 四孔：A3、A4 无法在重磅纸4、单面覆膜纸4、双面覆膜纸4、纹理纸4、描图纸、透明胶片、带孔纸、标签或信封上打孔。可以对以下尺寸纸张进行鞍式折叠：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、自定义尺寸(210 mm×279.3 mm到297 mm×487.7 mm)或自定义尺寸(297.1 mm×279.3 mm到330.2 mm×487.7 mm) 不能鞍式折叠描图纸、透明胶片、带孔纸、标签纸1、标签纸2、标签或信封。可以对以下尺寸纸张进行裁边：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、自定义尺寸(210 mm×279.3 mm到297 mm×487.7 mm)或自定义尺寸(297.1 mm×279.3 mm到330.2 mm×487.7 mm) 不能对重磅纸(210到300 g/m2)、覆膜纸(210到300 g/m2)、纹理纸、描图纸、透明胶片、带孔纸、标签纸1、标签纸2、标签、信封或未装订的纸叠进行裁边。

须知

不能对轻于60 g/m2的纸张设置“鞍式装订”模式和“书本”模式。请勿选择“分页装订处理”模式。

可以装订以下尺寸纸张：A3、B4、A4、A4R、B5、8K、16K。

不能装订描图纸、透明胶片、标签或信封。

可以对以下尺寸纸张进行鞍式装订：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、自定义尺寸(210 mm×279.3 mm到297 mm×487.7 mm)或自定义尺寸(297.1 mm×279.3 mm到330.2 mm×487.7 mm)

不能鞍式装订描图纸、透明胶片、带孔纸、标签纸1、标签纸2、标签或信封。

可以在以下尺寸纸张上打孔：

安装了“打孔组件-BG1”时
双孔：A3、A4、A4R
四孔：A3、A4

无法在重磅纸4、单面覆膜纸4、双面覆膜纸4、纹理纸4、描图纸、透明胶片、带孔纸、标签或信封上打孔。

可以对以下尺寸纸张进行鞍式折叠：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、自定义尺寸(210 mm×279.3 mm到297 mm×487.7 mm)或自定义尺寸(297.1 mm×279.3 mm到330.2 mm×487.7 mm)

不能鞍式折叠描图纸、透明胶片、带孔纸、标签纸1、标签纸2、标签或信封。

可以对以下尺寸纸张进行裁边：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、自定义尺寸(210 mm×279.3 mm到297 mm×487.7 mm)或自定义尺寸(297.1 mm×279.3 mm到330.2 mm×487.7 mm)

不能对重磅纸(210到300 g/m2)、覆膜纸(210到300 g/m2)、纹理纸、描图纸、透明胶片、带孔纸、标签纸1、标签纸2、标签、信封或未装订的纸叠进行裁边。

注释

有关分页装订处理器维护(如更换装订针)的说明，请参阅“维护”。有关清除卡纸和卡针的说明，请参阅“问题解决”。

如果设置了“分套”或“分组”模式，随着输出纸叠的数量和厚度的增加，输出托盘会逐渐下移。输出托盘达到堆放极限后，后面的打印件被自动输出到下一个可用托盘。所有可用托盘都达到堆放极限后，将停止打印。从托盘中取出所有输出纸张。托盘上移后打印继续进行。

如果设置了“分套”或“分组”模式时按[偏移]，则每套打印件在输出到输出托盘前会向托盘的前部和后部交替移动大约30 mm。

设置“装订”模式后，随着输出纸叠的数量和厚度的增加，输出托盘会下移。输出托盘达到堆放极限，或已输出100套打印件或预定义的纸叠高度后，将停止打印和装订。从输出托盘中取出所有已装订打印件后，继续打印和装订。

使用“装订”模式时，请勿在执行作业期间从输出托盘取出纸叠。作业完成后请取出纸叠。

“装订针-N1”是“分页装订处理器-K1”的标准配置。

“装订针-N1”和“装订针-P1”是“鞍式分页装订处理器-K1”的标准配置。

如果要对“装订”模式使用50张以上(80 g/m2)的A3、B4、A4R纸张，或100张以上(80 g/m2)A4、B5纸张，则复印件/打印件仅偏移但不装订。此外，选择覆膜纸或重磅纸时，即使纸张数量(包括插页或作业分隔页)低于分页装订处理器的设置限制，也可能无法使用“装订”模式。

如果本机在装订过程中停止运行，并且出现信息<添加装订针到装订组件。>，则表明装订针几乎用完，必须更换装订针箱。要继续操作，请更换装订针箱。(请参阅“维护”)

只有安装了“鞍式分页装订处理器-K1”才能使用“鞍式装订”模式。

根据纸张重量和类型(包括封面纸张(最重300 g/m2))，可以鞍式装订的最大纸张数量可能会不同。

薄纸/普通纸(60 g/m2到81 g/m2)：	20张
普通纸(82 g/m2到105 g/m2)：	10张
重磅纸(106 g/m2到220 g/m2)：	5张
覆膜纸(106 g/m2到209 g/m2)：	5张
覆膜纸(210 g/m2到220 g/m2)：	3张

在“鞍式装订”模式下建立的折叠准确度会根据纸张类型和数量而有所差异。

有关安装了“折纸组件-G1”时可以Z形折叠和装订的最大纸张数量的信息，请参阅“同时使用装订模式和Z形折叠模式”。

只有安装了“打孔组件-BG1”才能使用“打孔”模式。

只有安装了“鞍式分页装订处理器-K1”，才能使用“鞍式折叠”模式。

最多鞍式折叠5张纸(80 g/m2)，然后输出。

只有“鞍式分页装订处理器-K1”安装了“内置裁切组件-A1”才能使用“裁边”模式。

最多可以对20张纸(80 g/m2)(包括封面纸张(300 g/m2))进行裁边。

可以输出的纸张尺寸

可以从“分页装订处理器-K1”/“鞍式分页装订处理器-K1”的输出托盘输出的纸张尺寸说明如下。但是，根据设置的功能，可能无法输出某些纸张尺寸。

：可用

-：不可用

纸张尺寸		托盘A	托盘B	托盘C	书本托盘
330 mm×483 mm
305 mm×457 mm
SRA3
A3
A4					-
A4R
A5R					-
B4
B5					-
B5R					-
8K					-
16K					-
16KR					-
自定义尺寸(100 mm×148 mm到330.2 mm×487.7 mm)					*
信封	No.10(COM10)				-
	Monarch				-
	DL				-
	ISO-C5				-
	Nagagata 3				-
	Yougatanaga 3				-
	Kakugata 2(横向放置/纵向放置)				-
	自定义尺寸(139.7 mm×182 mm到330.2 mm×487.7 mm)				-

*可输出的自定义尺寸纸张在210 mm×279.3 mm到297 mm×487.7 mm或297.1 mm×279.3 mm到330.2 mm×487.7 mm之间。

注释
只有安装了“鞍式分页装订处理器-K1”时，才可以使用“书本托盘”。
