스테이플 피니셔-K1/소책자 피니셔-K1/펀처 유니트-BF1/펀처 유니트-BG1/Inner Booklet Trimmer-A1
스테이플 피니셔-K1 및 소책자 피니셔-K1에는 소트, 그룹, 시프트 및 스테이플 모드가 장착되어 있습니다.
또한 소책자 피니셔-K1에는 중철 모드가 있습니다.
펀처 유니트-BF1/펀처 유니트-BG1이 장착된 경우, 구멍 펀치 모드도 사용할 수 있습니다.
Inner Booklet Trimmer-A1에는 재단 모드가 제공됩니다.
 주의 |
|
피니셔를 사용 중인 경우 피니셔에 손가락 또는 손을 놓지 마십시오. 이 경우 부상을 입거나 피니셔가 손상될 수 있습니다.
 피니셔 트레이에서 용지를 제거할 때 피니셔의 배지 트레이에 손을 놓지 마십시오. 트레이가 위로 이동하여 손이 끼일 수도 있습니다.
피니셔를 장착한 경우, 스테플링이 수행되는 트레이 부위 (롤러 근처)에 손을 놓지 마십시오. 부상을 입을 수 있습니다.
 |
|
중요
|
|
피니셔의 트레이 위에 출력 용지 이외의 다른 물체를 놓지 마십시오. 트레이가 손상될 수 있습니다.
피니셔 트레이 아래에 물건을 놓지 마십시오. 트레이가 손상될 수 있습니다.
 스테이플 피니셔-K1 또는 스테이플 피니셔-K1을 장착하려면 버퍼 패스 유니트-J1이 필요합니다.
표지용 코팅지 또는 삽입지를 사용하여 중철 제본을 제작하는 경우, 사용하는 코팅지 종류에 따라 표지 다음 페이지에 인쇄된 이미지가 표지 뒷면이나 삽입지 뒷면에 들러붙을 수 있습니다.
표지용 코팅지 또는 삽입지를 사용하여 중철 제본이나 스테이플(코너/더블) 모드를 제작하는 경우, 사용하는 코팅지 종류에 따라 복사본 세트가 표지면(토너 줄무늬)을 지저분하게 할 수 있습니다.
표지용 코팅지를 사용하여 중철 제본을 제작하는 경우, 사용하는 코팅지 종류에 따라 표지의 접힌 부분 주위에 금이 생길 수 있습니다.
표지용 코팅지를 사용하여 스테이플(코너/더블) 모드로 여러 복사본 세트를 스테이플하는 경우, 사용하는 코팅지 종류에 따라 복사본 세트의 스테이플이 이미 출력된 복사본 세트의 표지면을 지저분하게 할 수 있습니다.
|
|
참고
|
|
펀처 유닛의 이름은 지역에 따라 다를 수 있습니다.
|
각 부분 명칭 및 기능
외부도
 |
 |
|

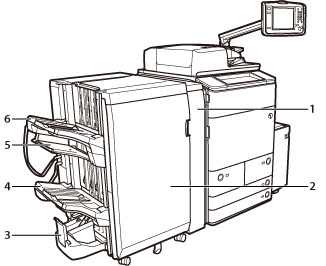

소책자 피니셔-K1 및 버퍼 패스 유니트-J1
|
스테이플 피니셔-K1
|
|
1.
|
버퍼 패스 유니트-J1
스테이플 피니셔-K1 또는 소책자 피니셔-K1을 본체에 장착하려면 버퍼 패스 유니트-J1이 필요합니다. 걸린 용지를 제거하려면 버퍼 패스 유니트-J1을 엽니다. (See "버퍼 패스 유니트-J1 (선택 품목 제품).")
|
|
2.
|
앞커버
다음 경우에 이 커버를 엽니다:
스테플러 유니트 및 중철 유니트에 있는 스테이플 카트리지를 교체하고 걸린 용지를 제거하거나 걸린 스테이플을 제거할 때
펀치 쓰레기/재단 쓰레기/스테이플 쓰레기를 버릴 때
피니셔에서 걸린 용지를 제거할 때
|
|
3.
|
제본 트레이(소책자 피니셔-K1)
중철되거나 중철 접기된 인쇄물이 이 트레이로 출력됩니다.
|
|
4.
|
배지트레이 C
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.")
|
|
5.
|
배지트레이 B
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.")
|
|
6.
|
배지트레이 A
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.")
|
내부도
|
1.
|
펀치 쓰레기통(펀처 유니트-BF1/펀처 유니트-BG1)
펀치 쓰레기를 제거하려면 펀치 쓰레기통을 잡아 당깁니다. (See "펀치 쓰레기 제거(펀처 유니트-BF1/펀처 유니트-BG1).")
|
|
2.
|
스페이플 쓰레기통
스페이플 쓰레기를 버리려면 스테이플 쓰레기통을 잡아 당깁니다. (See "스테이플 쓰레기 제거(스테이플 피니셔-K1/소책자 피니셔-K1).")
|
|
3.
|
재단 쓰레기통(Inner Booklet Trimmer-A1)
재단 쓰레기를 버리려면 재단 쓰레기통을 잡아 당깁니다. (See "재단 쓰레기 제거(Inner Booklet Trimmer-A1).")
|
마무리 모드
스테이플 피니셔-K1 및 소책자 피니셔-K1에는 다음과 같은 마무리 모드가 제공됩니다.
소트 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트됩니다.
그룹 모드
동일한 원고 페이지의 모든 인쇄물이 모두 함께 세트로 그룹화됩니다.
시프트 모드
인쇄 배지가 트레이 앞뒤로 번갈아 전환됩니다.
용지는 원고의 방향에 따라 수직(세로) 방향 또는 수평(가로) 방향으로 출력됩니다. 예를 들면, A4R 원고의 경우, 용지는 수평 방향으로 출력됩니다. A4 원고의 경우, 용지는 수직 방향으로 출력됩니다.
용지는 원고의 방향에 따라 수직(세로) 방향 또는 수평(가로) 방향으로 출력됩니다. 예를 들면, A4R 원고의 경우, 용지는 수평 방향으로 출력됩니다. A4 원고의 경우, 용지는 수직 방향으로 출력됩니다.
스테이플 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트되고 스테이플 됩니다. 인쇄물이 스테이플 되는 위치는 다음과 같습니다:

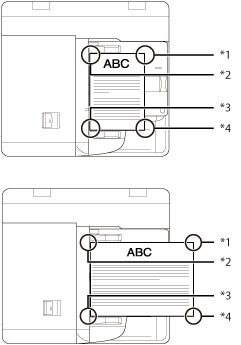

원고를 원고대에 세트한 경우:
|
코너 스테이플 영역
|
더블 스테이플 영역
|
|
 |
|
 |
|
*1 상단 왼쪽
*2 상단 오른쪽
*3 하단 오른쪽
*4 하단 왼쪽
|
*5 왼쪽면
*6 오른쪽면
|

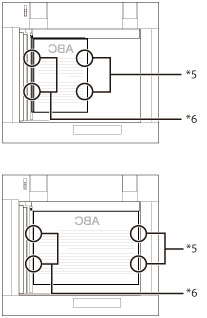

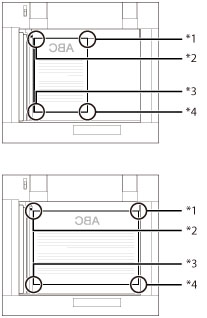

원고를 피더에 세트한 경우:
|
코너 스테이플 영역
|
더블 스테이플 영역
|
|
 |
|
 |
|
*1 상단 오른쪽
*2 상단 왼쪽 *3 하단 왼쪽 *4 하단 오른쪽 |
*5 오른쪽면
*6 왼쪽면 |

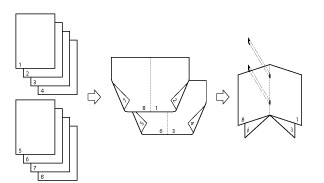

중철 모드
인쇄물의 페이지를 접고 중앙에 스테이플한 소책자로 만듭니다.
구멍펀치 모드
구멍 2 ~ 4개(용지 크기에 따라)가 인쇄된 용지에 펀치됩니다.

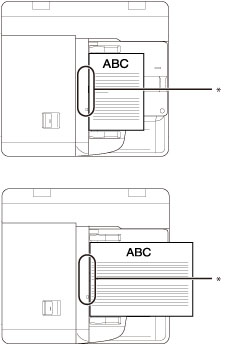

구멍 펀치 영역은 다음 그림과 같습니다.
|
원고대
|
피더
|
 |
 |
|
* 구멍 펀치 영역
|
펀치 구멍 사이의 거리는 다음 그림과 같습니다.
펀처 유니트-BF1
 |
|
구멍 3개
|
|
* 108 mm
|
펀처 유니트-BG1
 |
 |
|
구멍 2개
|
구멍 4개
|
|
* 80 mm
|
중철접기 모드
용지 크기의 반으로 용지를 접습니다.
재단 모드
재단 모드를 사용하여 인쇄된 용지의 가장자리를 재단할 수 있습니다.
|
중요
|
|
중철 모드와 제본 모드는 60 g/m2 미만의 용지에는 설정할 수 없습니다. 마무리 모드를 선택하지 마십시오.
다음 용지는 스테이플할 수 있습니다: A3, B4, A4, A4R, B5
트레이싱 용지, OHP 필름, 라벨 용지 또는 봉투는 스테이플할 수 없습니다.
다음 용지 크기를 중철할 수 있습니다: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, B4, A4R, 사용자설정 크기(210 mm x 279.3 mm ~ 297 mm x 487.7 mm) 또는 사용자설정 크기(297.1 mm x 279.3 mm ~ 330.2 mm x 487.7 mm)
트레이싱 용지, OHP 필름, 펀치된 용지, 인덱스지 1 또는 2, 라벨 용지 또는 봉투는 중철할 수 없습니다.
다음 용지 크기는 구멍을 뚫을 수 있습니다:
펀처 유니트-BF1이 장착된 경우
A3, A4 펀처 유니트-BG1이 장착된 경우
구멍 두 개: A3, A4, A4R 구멍 네 개: A3, A4 두꺼운 용지 4, 단면 코팅지 4, 양면 코팅지 4, 엠보스지 4, 트레이싱 용지, OHP 필름, 펀치된 용지, 라벨 용지 또는 봉투에는 펀치 구멍을 만들 수 없습니다.
다음 용지 크기를 중철 접기할 수 있습니다: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, B4, A4R, 사용자설정 크기(210 mm x 279.3 mm ~ 297 mm x 487.7 mm) 또는 사용자설정 크기(297.1 mm x 279.3 mm ~ 330.2 mm x 487.7 mm)
트레이싱 용지, OHP 필름, 펀치된 용지, 인덱스지 1 또는 2, 라벨 용지 또는 봉투는 중철 접기할 수 없습니다.
다음 용지 크기를 재단할 수 있습니다: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, B4, A4R, 사용자설정 크기(210 mm x 279.3 mm ~ 297 mm x 487.7 mm) 또는 사용자설정 크기(297.1 mm x 279.3 mm ~ 330.2 mm x 487.7 mm)
두꺼운 용지(210 ~ 300 g/m2), 코팅지(210 ~ 300 g/m2), 엠보스지, 트레이싱 용지, OHP 필름, 펀치된 용지, 인덱스지 1 또는 2, 라벨 용지, 봉투 또는 스테이플되지 않은 용지는 재단할 수 없습니다.
|
|
참고
|
||||||||||
|
소트 또는 그룹 모드를 설정한 경우, 출력되는 용지의 양과 두께가 증가하면서 배지 트레이는 아래로 이동합니다. 배지 트레이가 적재 한계가 되면 후속 인쇄물은 사용할 수 있는 다음 트레이로 자동 배지됩니다. 사용할 수 있는 트레이가 모두 적재 한계가 되면, 인쇄가 중지됩니다. 출력된 용지를 배지 트레이에서 모두 제거하십시오. 트레이가 위로 이동하고 인쇄가 다시 시작됩니다.
소트 또는 그룹 모드를 설정할 때 [시프트]를 누르면 배지 트레이로 출력되기 전에 각각의 인쇄물 세트가 트레이 앞/뒤로 번갈아 약 30mm 이동됩니다.
스테이플 모드를 설정한 경우, 출력되는 용지의 양과 두께가 증가하면서 배지 트레이는 아래로 이동합니다. 배지 트레이가 적재 한계가 되면 인쇄물 100 세트 또는 미리 설정한 높이의 용지가 모두 출력되면 인쇄와 스테이플링이 중지됩니다. 배지 트레이에서 스테이플된 인쇄물을 모두 제거하면 인쇄 및 스테이플 작업이 다시 시작됩니다.
스테이플 모드를 사용하는 경우 작업 시 배지 트레이에서 출력된 용지를 제거하지 마십시오. 작업이 완료된 후에만 출력된 용지를 제거하십시오.
스테이플 피니셔-K1에는 스테이플-N1이 기본으로 제공됩니다.
소책자 피니셔-K1에는 스테이플-N1과 스테이플-P1이 기본으로 제공됩니다.
스테이플 모드를 A3, B4, A4R 용지(80 g/m2) 50매 이상 또는 A4, B5 용지(80 g/m2) 100매 이상에 사용하는 경우, 복사본/인쇄물은 시프트되지만 스테이플되지는 않습니다. 또한 코팅지나 두꺼운 용지를 선택하면 삽지나 구분종이를 포함한 용지 매수가 피니셔의 설정 제한 미만이어도 스테이플 모드를 사용하지 못할 수 있습니다.
스테이플하는 동안 <스테이플러 유니트에 스테이플을 보급해 주십시오.> 메시지가 나타나면서 정지한 경우, 거의 모든 스테이플을 사용한 것이므로 스테이플 케이스를 교체해야 합니다. 계속하려면 스테이플 케이스를 교체하시기 바랍니다. (See "유지보수.")
중철 모드는 소책자 피니셔-K1이 장착된 경우에만 사용할 수 있습니다.
중철할 수 있는 최대 매수는 용지 무게 및 종류(표지 포함(최대 300 g/m2))에 따라 다릅니다.
중철 모드로 작성된 접기의 정확성은 용지 종류 및 용지 매수에 따라 달라질 수도 있습니다.
Paper Folding Unit-G1을 장착한 경우 Z접기 및 스테이플할 수 있는 최대 용지 매수에 대한 자세한 내용은 "Z접기 모드의 스테이플 모드."를 참고하십시오.
구멍 펀치 모드는 펀처 유니트-BF1/펀처 유니트-BG1이 장착된 경우에만 사용할 수 있습니다.
중철접기 모드는 소책자 피니셔-K1이 장착된 경우에만 사용할 수 있습니다.
용지(80 g/m2) 5매까지 중철 접기된 후 출력됩니다.
재단 모드는 Inner Booklet Trimmer-A1이 소책자 피니셔-K1에 장착된 경우에만 사용할 수 있습니다.
표지 1매(300 g/m2)를 포함하여 용지(80 g/m2)를 20매까지 재단할 수 있습니다.
|
출력할 수 있는 용지 크기
스테이플 피니셔-K1/소책자 피니셔-K1의 배지 트레이에서 배지될 수 있는 용지 크기는 아래와 같습니다. 단, 일부 용지 크기는 설정 기능에 따라 배지되지 않을 수 있습니다.
: 사용 가능-: 사용 불가능
|
용지 크기
|
트레이 A
|
트레이 B
|
트레이 C
|
제본 트레이
|
|
|
330 mm x 483 mm
|
|
|
|
|
|
|
305 mm x 457 mm
|
|
|
|
|
|
|
SRA3
|
|
|
|
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
B4
|
|
|
|
|
|
|
B5
|
|
|
|
-
|
|
|
B5R
|
|
|
|
-
|
|
|
사용자설정 크기(100 mm x 148 mm ~ 330.2 mm x 487.7 mm)
|
|
|
|
* |
|
|
봉투
|
No.10(COM10)
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2(가로로 세트/세로로 세트)
|
|
|
|
-
|
|
|
사용자설정 크기(139.7 mm x 182 mm ~ 330.2 mm x 487.7 mm)
|
|
|
|
-
|
|
*사용자설정 용지 크기는 210 mm x 279.3 mm ~ 297 mm x 487.7 mm 또는 297.1 mm x 279.3 mm ~ 330.2 mm x 487.7 mm인 경우에만 출력할 수 있습니다.
|
참고
|
|
제본 트레이는 소책자 피니셔-K1이 장착된 경우에만 사용할 수 있습니다.
|
