Tri des copies
Il est possible de sélectionner les modes de Finition pour trier les copies de différentes façons, par page ou par jeux de copies.
Pour plus d'informations sur les produits en option nécessaires pour utiliser cette fonction, voir "Produits en option requis pour chaque fonction".
|
IMPORTANT
|
|
Veiller à bien définir le type de papier. La qualité de l'image pourrait sinon s'en trouver affectée. De plus, l'ensemble de fixation pourrait s'encrasser ou des bourrages papier pourraient se produire, nécessitant l'intervention d'un technicien.
Les modes Finition ne sont pas définissables si un format libre, format personnalisé, les transparents, le papier calque ou les étiquettes sont sélectionnés.
Si l'on sélectionne le mode Agrafage, Perforation ou Pli en Z, la feuille de papier est toujours éjectée face imprimée vers le bas.
|
Sélection du mode de finition
1.
Appuyer sur [Copie].
2.

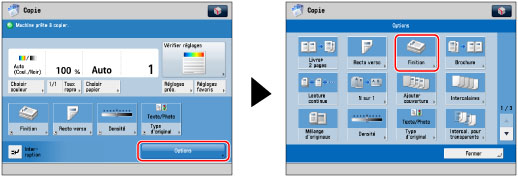

Appuyer sur [Options] → [Finition].
3.
Spécifier le mode de finition souhaité.
Tri des copies par jeux dans l'ordre des pages (Tri séquentiel)
Lors de l'impression de plusieurs copies d'un original, il est possible de trier les sorties en copies distinctes.
Exemple : trois copies de chaque page triées dans l'ordre des pages
Appuyer sur [Tri séq. (Ordre pages)] → [OK].
Tri des copies par groupes de pages identiques (Tri groupé)
Lors de l'impression de plusieurs copies d'un original, il est possible de regrouper chaque page.
Exemple : trois copies de chaque page groupées par page
Appuyer sur [Tri groupé (Pages ident)] → [OK].
Agrafage des pages triées (Agrafage)
Lors de l'impression de plusieurs copies d'un original, il est possible d'agrafer les sorties en copies distinctes.
Si l'on sélectionne [En coin] :
Pour agrafer la sortie à un emplacement.
Si l'on sélectionne [Double] :
Pour agrafer la sortie à deux emplacements, côté gauche ou côté droit.
Si l'on sélectionne [Piqûre à cheval] :
Pour agrafer la sortie à deux emplacements, le long de la position de piqûre à cheval.
Appuyer sur [Agrafage] → [Suivant].
Sélectionner la position et le type de papier voulu → appuyer sur [OK].
Si l'on sélectionne [Piqûre à cheval], il est possible d'ajouter une couverture.
Pour ajouter une couverture, appuyer sur [Ajouter couverture] → indiquer si la couverture doit être imprimée → appuyer sur [OK].
Si l'on charge les couvertures dans l'Unité d'insertion/Pli de document-H1 ou l'Unité d'insertion de Document-L1, sélectionner [Vierge].
Pour modifier le papier du corps du document ou la couverture, appuyer sur [Modifier] sous <Choisir papier> → sélectionner le papier à utiliser → appuyer sur [OK].
Il est possible de modifier la position de piqûre à cheval en fonction du format papier.
Pour régler la position de piqûre à cheval, appuyer sur [Modifier pos. pli/P.A.C.] → sélectionner le format papier. Régler la position de piqûre à cheval à l'aide de [-] ou [+] → appuyer sur [OK]→ [OK].
|
IMPORTANT
|
|
Le format papier utilisé pour la couverture doit être identique à celui du corps du document.
Si l'on charge dans l'unité d'insertion de document le papier préimprimé à utiliser comme couverture, celui-ci doit être orienté vers le haut.
Seul du papier d'un grammage compris entre 60 et 220 g/m2 peut être utilisé pour le corps du document.
Plus épais que celui du corps du document, et un grammage de 60 g/m à plus de 256 g/m2 peut être utilisé pour les couvertures.
Le mode [Piqûre à cheval] peut être défini uniquement si l'option Copie recto verso est réglée.
La précision des plis créés en mode Piqûre à cheval peut varier selon le type de papier et le nombre de feuilles.
|
|
REMARQUE
|
|
Pour utiliser le mode Piqûre à cheval, l'original doit déjà être sous forme de brochure, comme illustré ci-dessus. (Voir "Mode Brochure".)
|
4.
Appuyer sur [Fermer].
Autres modes compatibles avec la finition
Perforation
La machine effectue deux perforations ou plus dans la sortie.
Pli
La sortie est décrite ci-dessous.
Pli en Z
La machine plie en Z le format A3 ou A4R en format A4 ou A5, respectivement.
|
IMPORTANT
|
|
Si les modes Pli en Z et Agrafage sont tous les deux activés et que le nombre de feuilles pliées en Z est supérieur à 10, les impressions sont triées, mais pas agrafées.
|
Pli parallèle
Le papier A4R est plié trois fois selon un pli parallèle.
|
IMPORTANT
|
|
Pour que la face imprimée soit pliée vers l'intérieur, sélectionner [En ht (Ordre inverse)] pour [Face en haut/Face en bas].
|
Pli cavalier
La machine plie respectivement les formats A3 ou A4R en formats A4 ou A5.
|
IMPORTANT
|
|
[Pli cavalier] ne peut être défini que si la copie recto verso est réglée.
Un pli cavalier est appliqué à chaque feuille une par une, qui est ensuite déposée.
|
Rotation de 90 degrés
Si les copies utilisent le même format, les feuilles sont automatiquement triées en jeux organisés par ordre de page. Ces jeux sont ensuite déposés alternativement dans un sens puis dans l'autre comme suit :
|
IMPORTANT
|
|
Il est possible de définir [Rotation de 90 degrés] dans les cas suivants :
Le format papier disponible est sélectionné manuellement
Si le format de papier compatible avec Rotation de 90 degrés est chargé horizontalement et verticalement
Si l'option [Activer/désactiver choix auto cassette] pour la source papier sélectionnée est réglée sur "Oui" (Voir "Activation de la sélection automatique de la cassette".)
Si aucun des formats papier ne peut subir de rotation, les sorties sont simplement triées.
|
Décalage
Le nombre de jeux de copies à décaler peut également être précisé si on active le mode [Décalage]. Les copies sont légèrement décalées verticalement dans le réceptacle de sortie, tel qu'illustré ci-dessous :
Fonctions de finition disponibles avec chaque équipement en option
: disponible- : non disponible
Si le Module de Finition agrafage-P1/Module de Finition P.A.C.-P1 est installé :
|
Périphérique en option
|
Tri séq.
(Ordre pages) |
Tri groupé
(Pages identiques) |
Décalage
|
Rotation de 90 degrés
|
Agrafage
|
Perforation
|
Pli
|
Coupe
|
Face en haut/Face en bas
|
|||
|
En coin
|
Double
|
Piqûre à cheval
|
Pli cavalier
|
Pli en Z,
Pli parallèle |
||||||||
|
Aucun
|
 |
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Réceptacle-Q1
|
|
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Bac Décalé-E1
|
-
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Module de Finition agrafage-P1
|
|
|
|
-
|
|
|
-
|
-
|
-
|
-
|
-
|
|
|
Module de Finition agrafage-P1 et Unité de perforation
|
|
|
|
-
|
|
|
-
|
|
-
|
-
|
-
|
|
|
Module de Finition agrafage-P1 / Unité d'insertion/Pli de document-H1
|
|
|
|
-
|
|
|
|
-
|
-
|
|
-
|
|
|
Module de Finition P.A.C.-P1
|
|
|
|
-
|
|
|
|
-
|
|
-
|
-
|
|
|
Module de Finition P.A.C.-P1 et Unité de perforation
|
|
|
|
-
|
|
|
|
|
|
-
|
-
|
|
|
Module de Finition P.A.C.-P1 / Unité d'insertion/Pli de document-H1
|
|
|
|
-
|
|
|
|
-
|
|
|
-
|
|
Nombre maximal de feuilles pouvant être agrafées
Si le Module de Finition agrafage-P1 ou le Module de Finition P.A.C.-P1 est installé
|
Format papier
|
En coin
|
Double
|
Piqûre à cheval*
|
|
305 x 457 mm
|
-
|
-
|
16 feuilles
|
|
SRA3
|
-
|
-
|
-
|
|
A3
|
30 feuilles
|
30 feuilles
|
16 feuilles
|
|
A4R
|
30 feuilles
|
30 feuilles
|
16 feuilles
|
|
A4
|
50 feuilles
|
50 feuilles
|
-
|
|
A5R
|
-
|
-
|
-
|
|
A5
|
-
|
-
|
-
|
* Piqûre à cheval ne peut être défini que si le Module de Finition P.A.C.-P1 est installé.
|
REMARQUE
|
|
Pour plus d'informations sur l'orientation de l'original et l'orientation du papier lors de l'agrafage, voir "Relation entre l'orientation de l'original et celle du papier".
|
|
IMPORTANT
|
|
Pour plus d'informations sur les modes qu'il est impossible de définir en combinaison avec celui-ci, voir "Combinaisons de fonctions impossibles".
|
|
REMARQUE
|
|
Pour plus d'informations sur les produits en option, voir les rubriques suivantes :
Si l'option [Finition] n'est pas réglée, les feuilles sont déposées de la même façon que lorsque l'option [Tri groupé (Pages ident)] est réglée.
Si l'option [Tri séquentiel auto.] est réglée sur "Oui", le mode Tri séquentiel ou Tri séquentiel décalé est automatiquement activé lorsque les originaux sont placés dans le chargeur. (Voir "Activation du tri séquentiel automatique".)
Il est possible d'afficher les informations détaillées sur le papier sélectionné en appuyant sur
 . |
