プリンターの接続方法（LPD/RAW）

プロトコルを設定します。
Windowsをお使いのとき
Mac OS Xをお使いのとき
Linuxをお使いのとき
UNIXをお使いのとき

Windowsをお使いのとき

新規にプリンタードライバーをインストールするとき

1
プリンタードライバーをインストールします。
「プリンタードライバー インストールガイド」のネットワーク上のプリンターを自動探索する手順にしたがって、プリンタードライバーをインストールしてください。
「プリンタードライバー インストールガイド」の表示方法は、「インストールする」を参照してください。
メモ
LPDを使用するとき
上記手順でプリンタードライバーをインストールした場合、プリントアプリケーションはRAWとなります。 LPDをお使いになるときは、上記手順でプリンタードライバーをインストールしたあと、ポートを変更してください。

ポートを変更するとき

1
プリンターフォルダーを表示します。
「Windowsの基本操作／個別情報」
2
本プリンターのアイコンを右クリックして、ポップアップメニューから［プリンターのプロパティ］または［プロパティ］を選択します。
3

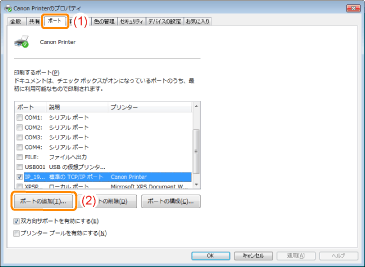

次の操作を行います。
(1)
［ポート］ページを表示します。
(2)
［ポートの追加］をクリックします。
4
ポートの種類を選択します。
(1)
［Standard TCP/IP Port］を選択します。
(2)
［新しいポート］をクリックします。
5
［次へ］をクリックします。
6
プリンターのIPアドレスまたは名前を入力します。
(1)
［プリンター名またはIPアドレス］にプリンターのIPアドレスまたは名前*を入力します。
*
DNSサーバーに登録するDNS名（最大で半角 78 文字）
(2)
［次へ］をクリックします。
重要
プリンターが検出できなかったとき
次の画面が表示されますので、どちらかの操作を行ってください。
画面の指示にしたがって再検索を行う
［デバイスの種類］を設定する
(1)
［標準］を選択して、［Canon Network Printing Device with P9100］を選択します。
(2)
［次へ］をクリックします。
メモ
入力値がわからないとき
入力値はプリンターのIPアドレスの設定によって変わります。
詳しくは、［ポートを設定するときの値について］をお読みください。あるいはネットワーク管理者にお問い合わせください。
7
［完了］をクリックします。
8
［閉じる］をクリックします。
9

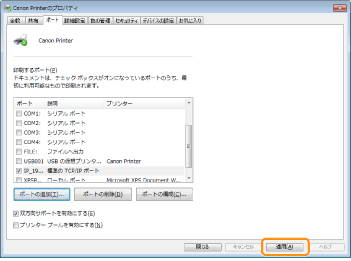

［適用］をクリックします。
LPDを使用するときは、手順10に進みます。
RAWを使用するときは、手順11に進みます。
10

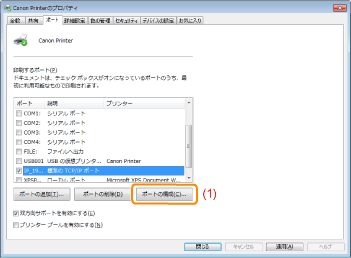

LPDを使用するときは、ポートの構成情報を変更します。
(1)
［ポートの構成］をクリックします。
(2)
［LPR］を選択します。
(3)
［キュー名］に「lp」と入力します。
(4)
［OK］をクリックします。
11
［OK］をクリックします。
メモ
使わないポートを消去するとき
一覧にあるポートから使わないポートを選んだあと、［ポートの削除］をクリックします。

Mac OS Xをお使いのとき

プリンタードライバーをインストールして、印刷先の設定を行います。
プリンタードライバーのインストール方法や印刷先の設定方法は、Macintosh用マニュアルを参照してください。
Macintosh用マニュアルの表示方法は、「マニュアル表示」を参照してください。

Linuxをお使いのとき

ここでは、LPDを使用した印刷について説明しています。
FTPを使用して印刷する手順については、「FTPクライアント」を参照してください。
重要
設定手順について
ここでは、Red Hat Professional Workstation、Laser5 Linux7.2、TurboLinux10 Desktopの場合の手順で説明します。お使いの環境によっては、設定手順が異なることがあります。
Linux OSをインストールしたPCを単体のワークステーションとして利用する場合も、ここで説明する手順に沿って設定してください。
1
Linuxサーバーにrootユーザーとしてログインします。
重要
Linuxサーバー上のrootユーザー権限を持っていないとき
ネットワーク管理者にお問い合わせください。
2
/etc/hostsファイルを編集して、プリンターをローカルネットワーク上に登録します。
1.
etc/hostsファイルをテキストエディターで開きます。
2.
次の一行を追加します。
書式：
＜プリンターの固定IPアドレス＞（tab）＜プリンター名＞（tab）#＜コメント＞
入力例：
192.168.0.215　　LBP6700　　#追加するプリンター
プリンターに［DNSホスト名］をすでに登録済の場合は、＜プリンター名＞に［DNSホスト名］と同じ文字列を設定してください。
［DNSホスト名］については、「プロトコルを設定する」を参照してください。
3.
/etc/hostsファイルを保存後、テキストエディターを終了します。
重要
必ずプリンターに固定IPアドレスを設定する
Linux OSからの印刷を行うときは、必ずプリンターに固定IPアドレスを設定してください。
IPアドレスを設定する方法については、「IPアドレスを設定する（IPv4）」を参照してください。
3
Linuxサーバー上にスプーリングシステムを設定します。
Red Hat Linuxをお使いのときの設定例
LASER5 Linuxをお使いのときの設定例
Turbolinuxをお使いのときの設定例

Red Hat Linuxをお使いのときの設定例

1.
プリンター設定を立ち上げます。プリンター設定はメニューの「システム設定」→「プリンタ設定」から立ち上げます。
2.
プリンター設定ウィンドウで「新規」をクリックします。
3.
ダイアログが表示されるので「進む」をクリックします。
4.
次の項目を設定して、「進む」をクリックします。
「名前」
プリンターの名前を設定します
「簡単な説明」
プリンターの説明を設定します
5.
次の項目を設定して、「進む」をクリックします。
「プリンタタイプの選択」
「ネットワーク上のUNIX(LPD)」を選択します
「サーバ」
手順2で追加したプリンター名またはプリンターのIPアドレスを設定します
「プリンタ」
「lp」を設定します
6.
次の項目を設定して、「進む」をクリックします。
「プリンタの製造元」
「Canon」を選択します
「モデル」
お使いのプリンターを選択します
7.
設定内容の確認を行い、「適用」をクリックします。
8.
必要に応じてテストページの印刷を行います。
9.
手順4に進みます。

LASER5 Linuxをお使いのときの設定例

1.
デスクトップの「ここからスタート」アイコンをダブルクリックして、Nautilusを立ち上げます。
2.
「システム設定」をダブルクリックします。
3.
「プリンタ設定」をダブルクリックして、printconfを立ち上げます。
4.
printconfのツールバーから「新規」をクリックします。
5.
ダイアログが表示されたら、「次」をクリックします。
6.
次の項目を設定して、「次」をクリックします。
「プリンタ名」
プリンター名を設定します
「プリンタタイプ」
「UNIXプリンタ」を選択します
7.
次の項目を設定して、「次」をクリックします。
「サーバ」
手順2で追加したプリンター名またはプリンターのIPアドレスを設定します
「プリンタ」
「lp」を設定します
8.
「プリンタドライバの選択」でお使いのプリンターを選択して、「次」をクリックします。
9.
設定内容の確認を行い、「完了」をクリックします。
10.
手順4に進みます。

Turbolinuxをお使いのときの設定例

1.
メニューの「設定」→「プリンタ設定」から印刷マネージャを起動します。
2.
印刷マネージャの「現在の印刷システム」を「CUPS（Common UNIXPrint System）」にします。
3.
印刷マネージャの「追加」→「プリンタ/クラスの追加」を選択します。
4.
ダイアログが表示されたら、「次」をクリックします。
5.
「リモートLPDキュー」を選択したあと、「次」をクリックします。
6.
次の項目を設定して、「次」をクリックします。
「ホスト」
手順2で追加したプリンター名またはプリンターのIPアドレスを設定します
「キュー」
「lp」を設定します
7.
次の項目を設定して、「次」をクリックします。
「製造者」
「CANON」を選択します
「モデル」
お使いのプリンターを選択します
8.
必要に応じて「テスト」をクリックしてプリンターテストを行い、「次」をクリックします。
9.
バナーを選択して、「次」をクリックします。
10.
プリンターのクオータを設定して、「次」をクリックします。
11.
ユーザーアカウントを設定して、「次」をクリックします。
12.
「名前」にプリンター名を設定して、「次」をクリックします。
13.
設定内容を確認して、「完了」をクリックします。
14.
手順4に進みます。
4
次の印刷コマンドを実行して、印刷できるかどうか確認します。
書式：
lp -d ＜プリンター名＞ ＜印刷するファイル名＞
入力例：
lp -d LBP6700 report

UNIXをお使いのとき

ここでは、LPDを使用した印刷について説明しています。
FTPを使用して印刷する手順については、「FTPクライアント」を参照してください。
重要
設定手順について
ここで説明する手順は設定例です。お使いの環境によっては、設定手順が異なることがあります。
UNIXOSをインストールしたPCを単体のワークステーションとして利用する場合も、ここで説明する手順に沿って設定してください。
1
UNIXサーバーにrootユーザーとしてログインします。
重要
UNIXサーバー上のrootユーザー権限を持っていないとき
ネットワーク管理者にお問い合わせください。
2
/etc/hostsファイルを編集して、プリンターをローカルネットワーク上に登録します。
1.
/etc/hostsファイルをテキストエディターで開きます。
2.
次の一行を追加します。
書式：
＜プリンターの固定IPアドレス＞（tab）＜プリンター名＞（tab）#＜コメント＞
入力例：
192.168.0.215　　LBP6700　　#追加するプリンター
プリンターに［DNSホスト名］を既に登録済の場合は、＜プリンター名＞に［DNSホスト名］と同じ文字列を設定してください。
［DNSホスト名］については、「プロトコルを設定する」を参照してください。
3.
/etc/hostsファイルを保存後、テキストエディターを終了します。
重要
必ずプリンターに固定IPアドレスを設定する
UNIX OSからの印刷を行うときは、必ずプリンターに固定IPアドレスを設定してください。
IPアドレスを設定する方法については、「IPアドレスを設定する（IPv4）」を参照してください。
3
UNIXサーバー上にスプーリングシステムを設定します。
Solaris 1.xをお使いのときの設定例
Solaris 2.x以降をお使いのときの設定例
HP-UXをお使いのときの設定例
IBM-AIXをお使いのときの設定例

Solaris 1.xをお使いのときの設定例

1.
/etc/printcapファイルに次の内容を追加します。
書式：
:＜印刷キュー名＞|＜コメント＞:¥
:lp=＜デバイスのスペシャルファイル＞:¥
:sd=＜スプールディレクトリ＞:¥
:if=＜ログファイルディレクトリ＞:¥
:rm=＜プリンターのIPアドレスまたはプリンター名＞
入力例：
:print_queue_name|comments:¥
:lp=/var/spool/print_queue_name/.null:¥
:sd=/var/spool/print_queue_name:¥
:if=/var/spool/print_queue_name/log:¥
:rm=printer_host_name
m行には、/etc/hostsファイルに記述した＜プリンター名＞と同じ内容を記述します。
2.
プリンターのスプールディレクトリーを作成します。次のコマンドを実行してください。
書式：
mkdir -p ＜スプールディレクトリ＞
chown daemon ＜スプールディレクトリ＞
入力例：
mkdir -p /var/spool/print_queue_name
chown daemon /var/spool/print_queue_name
＜スプールディレクトリ＞には、/etc/printcapファイルに追加した文字列と同じ内容を記述します。
3.
プリンターのログファイルを作成します。次のコマンドを実行してください。
書式：
cp /dev/null ＜ログファイルディレクトリ＞
入力例：
cp /dev/null /var/spool/print_queue_name/log
4.
手順4に進みます。

Solaris 2.x以降をお使いのときの設定例

1.
admintoolユーティリティーを起動します。
admintoolユーティリティーは、OSに付属のユーティリティーです。詳しい使用方法は、OSの説明書を参照してください。
2.
［Browse］→［Printers］を選択します。
3.
［Edit］→［Add］→［Access to Printer］を順に選択します。
4.
［Printer Name］に任意の印刷キュー名を入力して、［Print Server］にプリンターのIPアドレスまたは名前を入力します。
5.
［OK］を選択します。
6.
手順4に進みます。

HP-UXをお使いのときの設定例

1.
SAMユーティリティーを起動します。
SAMユーティリティーは、OSに付属のユーティリティーです。詳しい使用方法は、OSの説明書を参照してください。
2.
［Printers and Plotters］を選択します。
3.
［Printers and Plotters］メニューから［LP Spooler］を選択します。
4.
［LP Spooler］メニューから［Printers and Plotter］を選択します。
5.
［Action］メニューから［Add Remote Printer/Plotter］を選択します。
6.
［Printer Name］に任意の印刷キュー名を入力して、［Remote System Name］にプリンターのIPアドレスまたは名前を入力します。
7.
［Remote Printer Name］に「lp」と入力します。
8.
［Remote Printer is on a BSD System］を選択します。
9.
［OK］を選択します。
10.
手順4に進みます。

IBM-AIXをお使いのときの設定例

1.
SMITユーティリティーを起動します。
SMITユーティリティーは、OSに付属のユーティリティーです。詳しい使用方法は、OSの説明書を参照してください。
2.
［印刷スプーリング］→［印刷待ち行列の追加］→［remote］の順に選択します。
3.
［標準処理の追加］を選択します。
4.
［追加する待ち行列名］に任意の印刷待ち行列名を入力して、［リモートサーバーのホスト名］にプリンターのIPアドレスまたは名前を入力します。
5.
リモートサーバー上の［待ち行列名］に「lp」と入力します。
6.
リモートサーバー上の［印刷スプーラタイプ］に「BSD」と入力します。
7.
手順4に進みます。
4
次の印刷コマンドを実行して、印刷できるかどうか確認します。
書式：
lp -d ＜印刷キュー名＞ ＜印刷するファイル名＞
入力例：
lp -d print_queue_name report
